2.2.4.1 Varningsskylt W vid strömförsörjningen

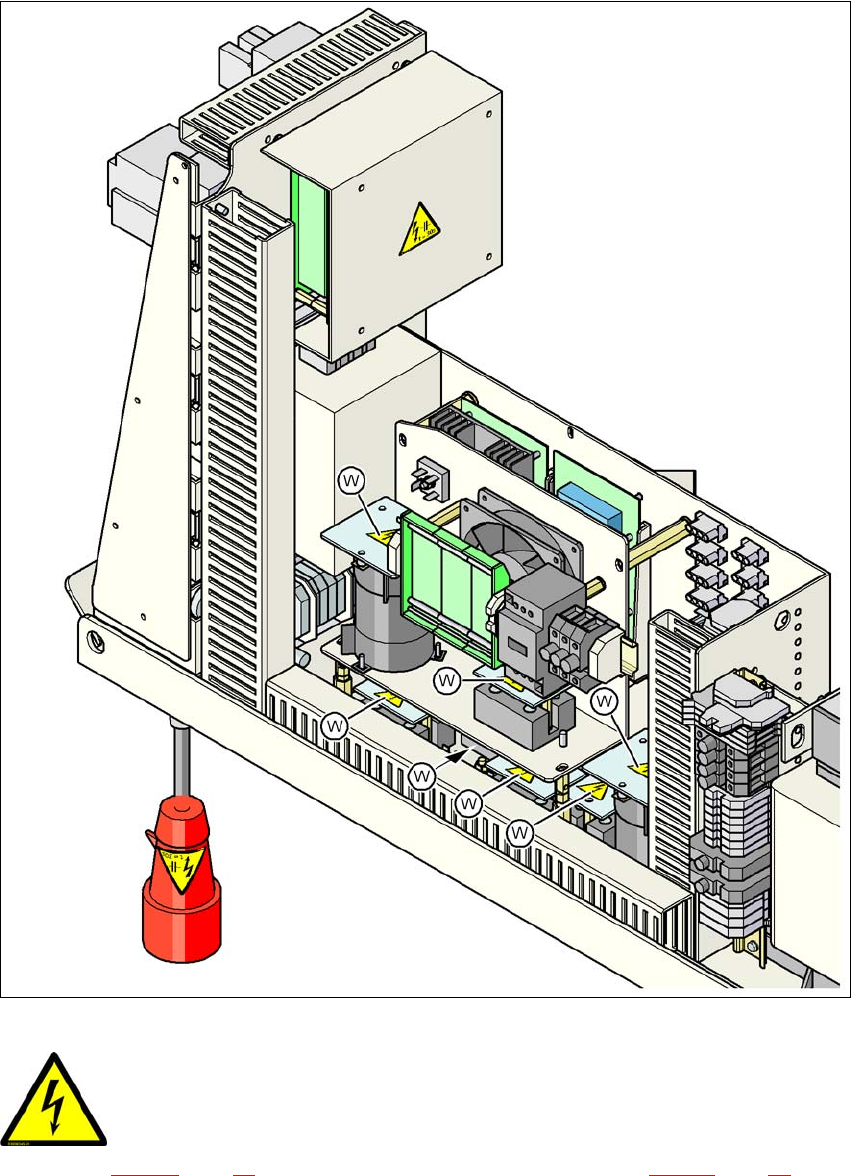

Bild 2.2 - 10 Varningsskylt W vid strömförsörjningen
2
Pos W i bild 2.2 - 10, sida 54 (antal per strömförsörjning: 8) se också bild 2.2 - 11, sida 55.
Skötselinstruktion SIPLACE X-serie 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.2 Varningsskyltar
55
2.2.4.2 Varningsskylt W vid kapslingen över strömförsörjningen till servoförstärkaren
Bild 2.2 - 11 Varningsskylt W vid kapslingen över strömförsörjningen till servoförstärkaren
2
Pos W i bild 2.2 - 11, sida 55 (antal per strömförsörjning: 8) se också bild 2.2 - 10, sida 54.
2.2.4.3 Varningsskylt W207
2
2
2
NÄTSPÄNNING!
Stäng av huvudbrytaren och vänta 30 sekunder tills kondensato-
rerna laddats ur.
NAFTA-området: RISK OF ELECTRIC SHOCK OR BURN!
2 Driftsäkerhet Skötselinstruktion SIPLACE X-serie
2.2 Varningsskyltar Från programversion SR.605.xx Utgåva 07/2008 SE
56
Pos W207 bilder 2.2 - 12, sida 56 och 2.2 - 13, sida 57, artikelnr 03009346-01
(antal per automat: 2 för X2, 3 för X3/X4)
2.2.4.4 Varningsskylt W207 på axelinskjutningsdelen
2

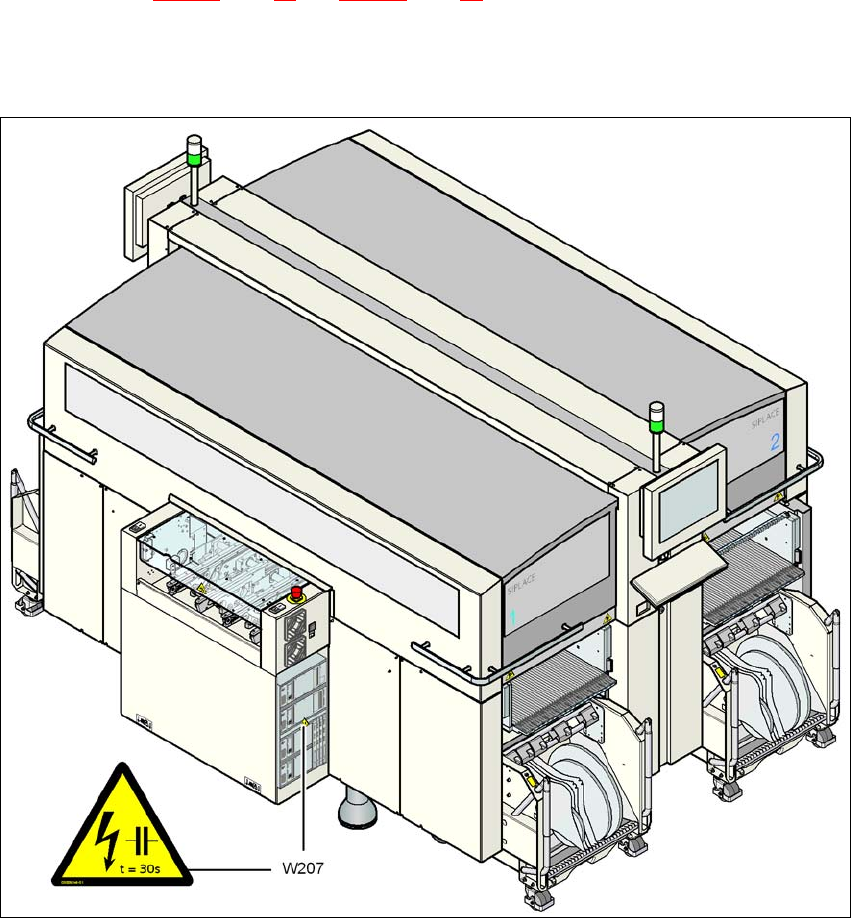

Bild 2.2 - 12 Varningsskylt W207 på makrolonskivan till axelinskjutningsdelen
Pos W207, artikelnr 03009346-01
