00195733-0102_UM_X-Serie_SR605_SV - 第71页
Skötselinstruktion SIPLACE X-serie 2 Driftsäkerhet Från programversion SR.605.xx Utgåva 07/2008 SE 2.5 Säkerhetsföreskrifter för automatens drift 71 2.5.10 Höga temperaturer på C&P20A-ytm onteringshuvud vid k ontinue…
2 Driftsäkerhet Skötselinstruktion SIPLACE X-serie
2.5 Säkerhetsföreskrifter för automatens drift Från programversion SR.605.xx Utgåva 07/2008 SE
70
2.5.7 Anvisning om EGB-säkerhet för automaterna
Använd uteslutande munstycken som är betäckande som ledande. Bara så uppfyller ni förutsätt-
ningarna för EGB-säkerhets för automaterna.
2.5.8 Säkerhetsföreskrifter för att tömma bandavfallsbehållaren
Bandavfallsbehållaren måste för tömning dras ur komponentvagnen. Då finns risk att man kläm-
mer tummarna. För att undvika detta skall säkerhetsanvisningarna i avsnittet 5.4.2
, sidan 331 be-
aktas.
2.5.9 Säkerhetsanvsiningar för korrekt användning av kassationsbehållarna
Beakta följande anvisningar för att undvika en kollisionsfara mellan ytmonteringshuvud och kom-
ponent resp. kassationsbehållare för munstycken:
→ Kontrollera att kassationsbehållaren sitter korrekt i sin hållare.
→ Kontrollera att kassationsbehållaren inte sticker ut över hållaren.
ANM 2
För varje kassationsbehållare går det att i efterhand tilläggsutrusta med en sensor (se avsnitt
6.5, sidan 431), som signaliserar kassationsbehållarens korrekta position.
Skötselinstruktion SIPLACE X-serie 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.5 Säkerhetsföreskrifter för automatens drift
71
2.5.10 Höga temperaturer på C&P20A-ytmonteringshuvud vid kontinuerlig drift
2

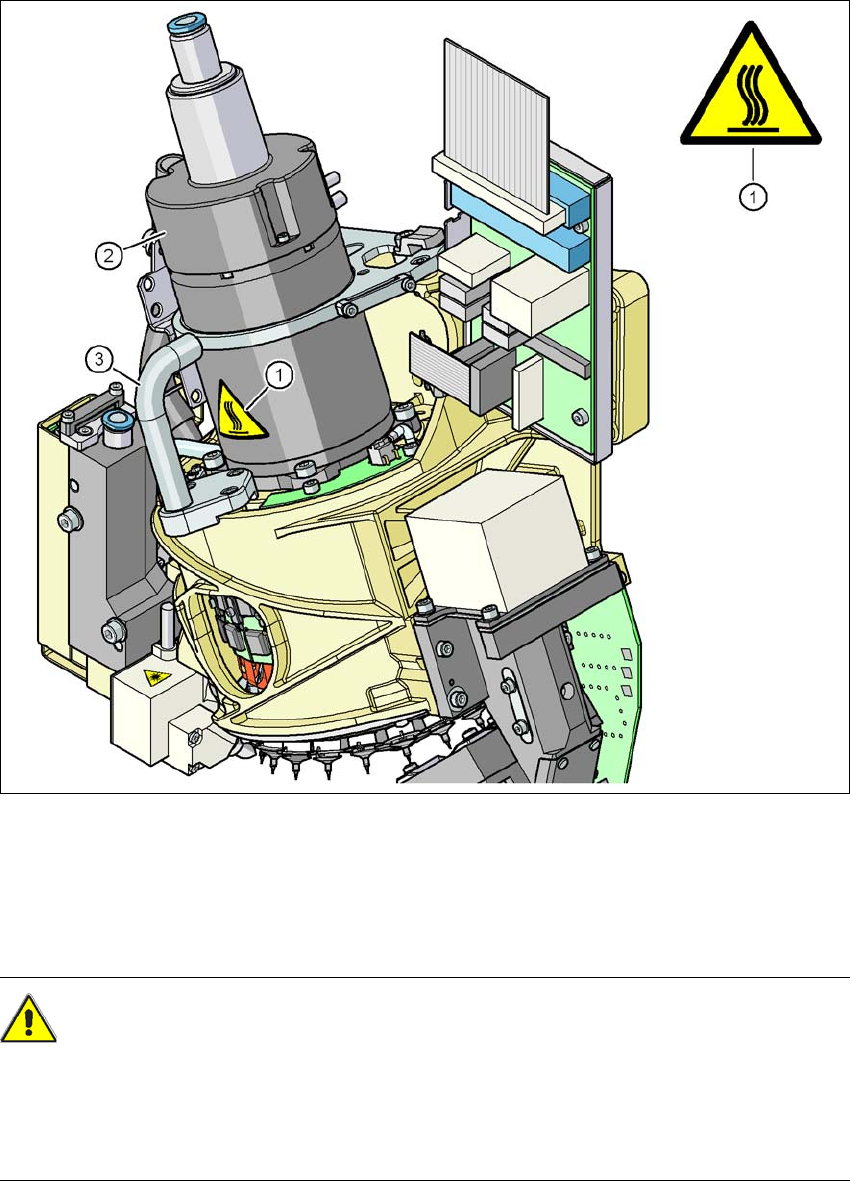

Bild 2.5 - 6 Höga temperaturer på C&P20A-huvudet vid kontinuerlig drift
(1) Temperaturinformationsskylt, art.nr. 03031926-01
(2) Stjärnmotorns kapsling
(3) Handtag
SE UPP
HÖGA TEMPERATURER 2
Stjärnmotorns kapsling och handtaget på ytmonteringshuvudet kan anta höga yttemperaturer vid
kontinuerlig drift och vid en omgivningstemperatur överstigande 22°C. Var försiktig vid beröring
av delarna.
2 Driftsäkerhet Skötselinstruktion SIPLACE X-serie
2.5 Säkerhetsföreskrifter för automatens drift Från programversion SR.605.xx Utgåva 07/2008 SE
72
2.5.11 Hög temperatur på X-matarna vid kontinuerlig drift
2

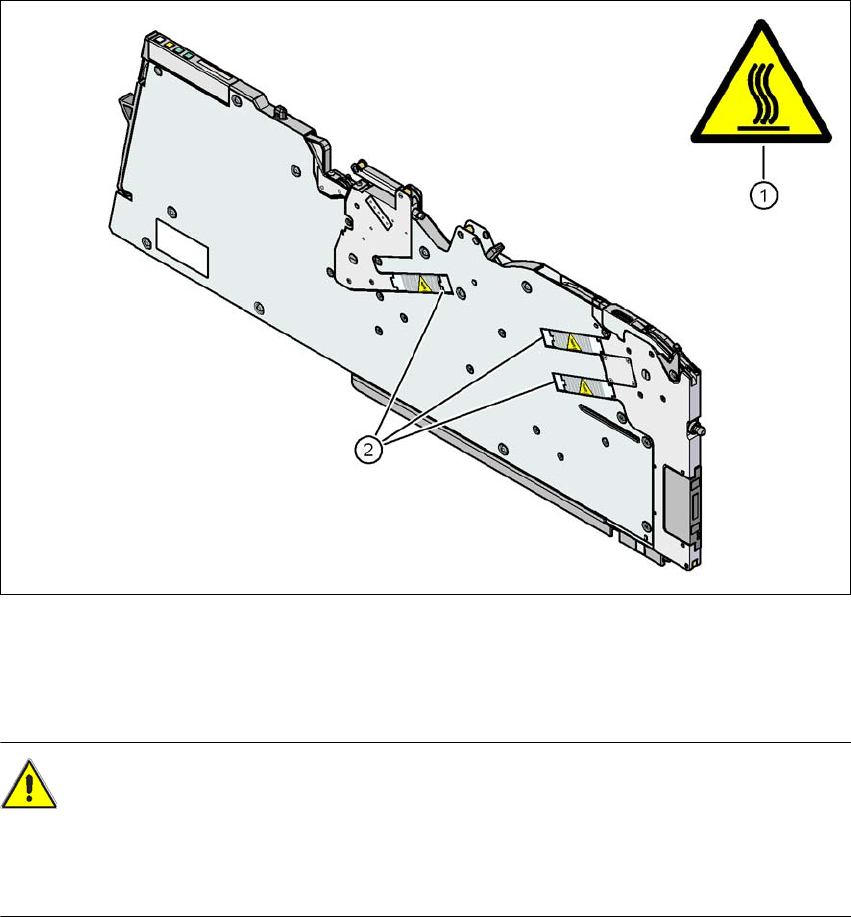

Bild 2.5 - 7 Hög temperatur på X-matarna vid kontinuerlig drift
(1) Temperaturinformationsskylt, art.nr. 03031926-01
(2) Stegmotor
SE UPP
HÖGA TEMPERATURER 2
Stegmotorerna kan vid kontinuerlig drift och en omgivningstemperatur på mer än 22°C anta höga
yttemperaturer. Var försiktig vid beröring av motorerna.
