Skötselinstruktion SIPLACE X-serie 2 Driftsäkerhet Från programversion SR.605.xx Utgåva 07/2008 SE 2.6 Säkerhetsanordningar 75 2.6.2 Bryt are och knapp ar på automaten 2.6.2.1 Placering för bryt are och knap p ar på auto…
2 Driftsäkerhet Skötselinstruktion SIPLACE X-serie
2.6 Säkerhetsanordningar Från programversion SR.605.xx Utgåva 07/2008 SE
74
3 och 4) över in- resp utmatningsband i kretskortstransportören hindrar åtkomst till kretskortstran-
sportören.
Funktion 2
Om en av skyddshuvarna svängs upp eller en av täckluckorna vid kretskorttransportören lyfts,
bryts omedelbart strömförsörjningen till portalaxlarna. Portalaxlarna stoppas. På bildskärmen vi-
sas meddelandet "Close the cover" (Stäng kåpan).
→ För att återuppta driften, stäng skyddskåporna och tryck på en av startknapparna (pos 1, bild
2.6 - 2
).
2

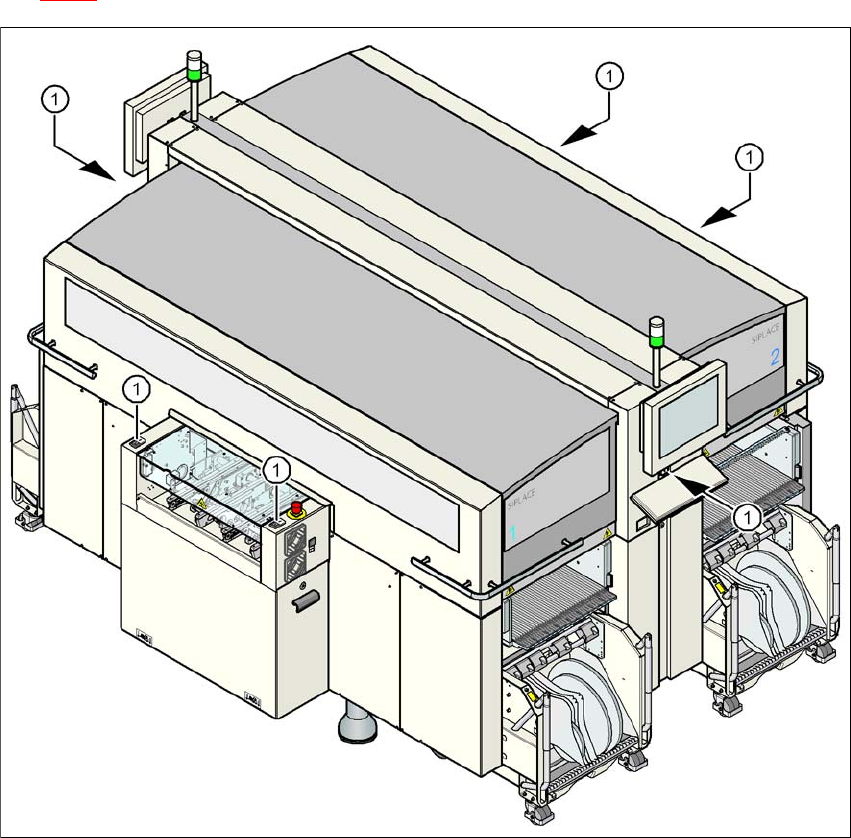

Bild 2.6 - 2 Startknapparnas (vita) placering vid automaten
(1) Startknapp (vit) på automaten
Skötselinstruktion SIPLACE X-serie 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.6 Säkerhetsanordningar
75
2.6.2 Brytare och knappar på automaten
2.6.2.1 Placering för brytare och knappar på automaten
2

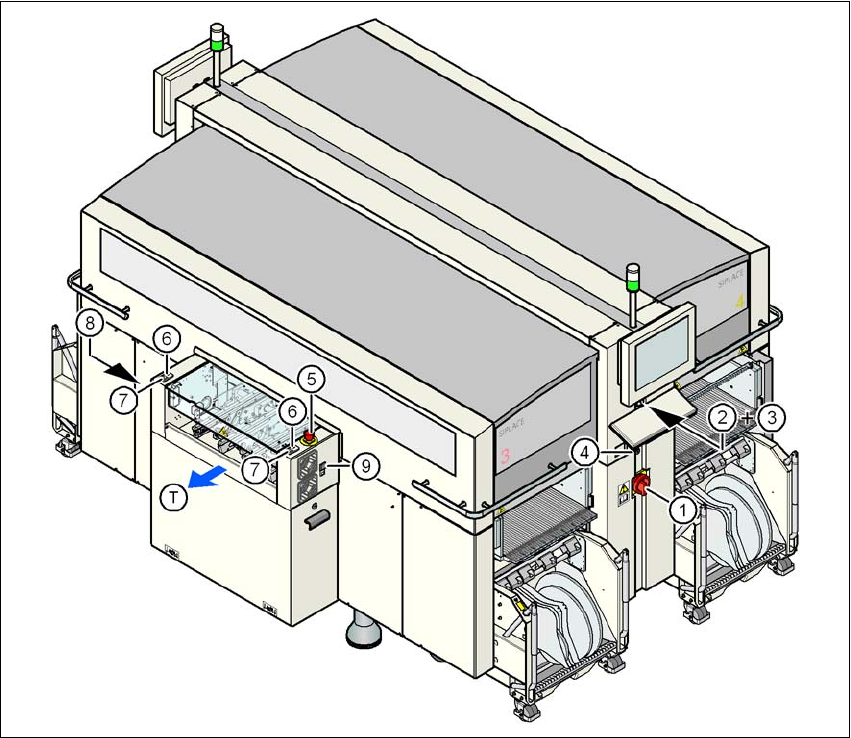

Bild 2.6 - 3 Placering för brytare och knappar - blick på kretskortutmatningssidan
(1) Huvudbrytare
(2) Stoppknapp (svart) på manöverpanelen på strömförsörjningens sida
(3) Startknapp (vit) på manöverpanelen på strömförsörjningens sida
(4) Komponenträkneverk på manöverpanelen på strömförsörjningens sida
(5) NÖDSTOPP-knapp på utmatningssida
(6) Startknapp (vit) på utmatningssida
(7) Stoppknapp (svart) på utmatningssida
(8) Knapp (svart) för till- och fråndockning av komponentvagn, ställplats 2
(9) Knapp (svart) för till- och fråndockning av komponentvagn, ställplats 3
(T) Transportriktning för kretskort
2 Driftsäkerhet Skötselinstruktion SIPLACE X-serie
2.6 Säkerhetsanordningar Från programversion SR.605.xx Utgåva 07/2008 SE
76
2

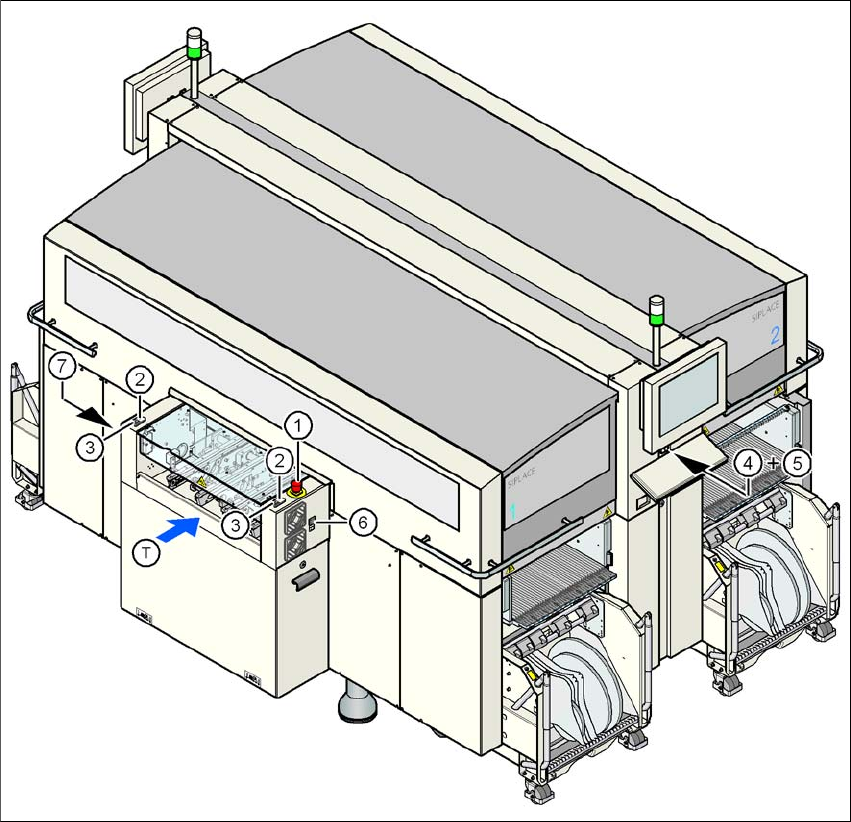

Bild 2.6 - 4 Placering för brytare och knappar - blick på kretskortinmatningssidan
(1) NÖDSTOPP-knapp på inmatningssida
(2) Startknapp (vit) på inmatningssida
(3) Stoppknapp (svart) på inmatningssida
(4) Startknapp (vit) på manöverpanelen på tryckluftsaggregatets sida
(5) Stoppknapp (svart) på manöverpanelen på tryckluftsaggregatets sida
(6) Knapp (svart) för till- och fråndockning av komponentvagn, ställplats 1
(7) Knapp (svart) för till- och fråndockning av komponentvagn, ställplats 4
(T) Transportriktning för kretskort
