2 Driftsäkerhet Skötselinstruktion SIPLACE X-serie 2.6 Säkerhetsanordningar Från programversion SR.605.xx Utgåva 07/2008 SE 78 2.6.2.3 Funktionsbeskrivning Huvudbrytare i läge FRÅN (pos 1, i bild 2.6 - 3 , sida 75 ) 2 Hu…
Skötselinstruktion SIPLACE X-serie 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.6 Säkerhetsanordningar
77
2.6.2.2 Placering för skyddsbrytare på automaten
2

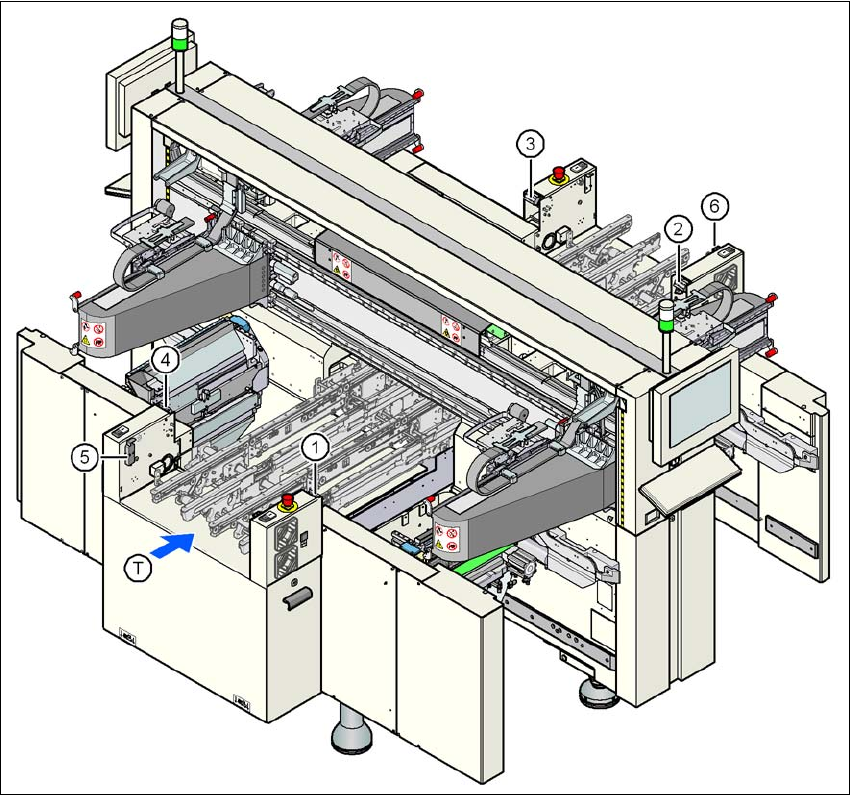

Bild 2.6 - 5 Placering för skyddsbrytare på automaten
2
(1) Skyddskåpsbrytare, ställplats 1
(2) Skyddskåpsbrytare, ställplats 2
(3) Skyddskåpsbrytare, ställplats 3
(4) Skyddskåpsbrytare, ställplats 4
(5) Skyddsbrytare för övertäckningslucka på inmatningssidan för kretskorttransportören
(6) Skyddsbrytare för övertäckningsluckan på utmatningssidan för kretskorttransportören
(T) Transportriktning för kretskort
2 Driftsäkerhet Skötselinstruktion SIPLACE X-serie
2.6 Säkerhetsanordningar Från programversion SR.605.xx Utgåva 07/2008 SE
78
2.6.2.3 Funktionsbeskrivning
Huvudbrytare i läge FRÅN (pos 1, i bild
2.6 - 3, sida 75) 2
Huvudbrytaren skiljer de tre faserna L1, L2 och L3 från nätet.
VARNING
När huvudbrytaren är frånslagen är följande komponenter fortfarande strömförande med livsfarlig
spänning:
– Anslutningsklämmor för nätkabeln L1, L2 och L3 på huvudbrytare Q1
– Nätspänningsfilter Z1
– Serviceuttag X102
– Automatsäkring F1 för serviceuttag
– Alla enskilda ledningar som är strömförande även när huvudbrytaren slagits från är bruna.
→ En ovidkommande aktion med dessa automater kan därför leda till död eller en svår kropps-
skada såsom betydande sakskador.
→ Följ alltid gällande arbetarskyddsföreskrifter och föreskrifter enligt DIN (särskilt DIN EN 60
204, del 1) resp lokala skyddsföreskrifter.
→ Skyddsluckorna till elaggregatet får endast öppnas av personal med särskild behörighet.
Huvudbrytare i läge TILL 2
Efter inkoppling av huvudströmbrytaren startar styrdatorn och maskincontrollern. All matnings-
spänning, utom till mellankretsarna för portalaxlarna (250 V-) och stjärnaxlarna (145 V-) är då in-
kopplad.
Stoppknapp svart (pos 2 och 7 i bild 2.6 - 3, sida 75 och pos 3 och 5 i bild 2.6 - 4, sida 76) 2
Med hjälp av dessa knappar stoppas automaten.
Startknapp vit (pos 3 och 6 i bild 2.6 - 3, sida 75 och pos 2 och 4 i bild 2.6 - 4, sida 76) 2
Efter att huvudbrytaren slagits till uppmanas operatören att trycka på startknappen för att starta
ytmonteringsprocessen. Samma uppmaning ges när en skyddskåpa öppnats eller NÖDSTOPP-
knappen tryckts in.
Komponenträkneverk (pos 4 i bild 2.6 - 3, sida 75) 2
Visar antalet placerade komponenter.
Skötselinstruktion SIPLACE X-serie 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.6 Säkerhetsanordningar
79
NÖDSTOPPS-knapp med tvingande låsning (pos 5 och i bild 2.6 - 3, sida 75 och pos och 1 i bild
2.6 - 4, sida 76) 2
NÖDSTOPP-knappen är försedd med en röd knapp som spärras i intryckt läge. När NÖDSTOPP-
knappen trycks in öppnas kontakten i NÖDSTOPP-kretsen varvid kontaktorsäkerhetskombinatio-
nen (KSK K6) aktiveras. Mellankretsspänningen (250 V-) för portalaxlarna och mellankretsspän-
ningen (145 V-) för stjärnaxlarna, kopplas från. Servoförstärkarna för DP- resp Z-axlarna är
fortfarande spänningssatta med 40 V-. Signalkontakten på NÖDSTOPP-knappen öppnar och på
bildskärmen visas meddelandet "NÖDSTOPP tryckt". Följande delsystem deaktiveras.
– Kretskortstransportör
– Kretskortsfixering
– Breddjustering
– KK-anslag
– Bandkapningsaggregat.
ANM
Ytmonteringsprocessen avbryts och kan återstartas eller stängas av när maskinen åtgärdats. 2
Knappar för till- och fråndockning av komponentvagn 2
På in- och utmatningssidan av automaten, finns alltid två knappar för till- och fråndockning av
komponentvagnen.
– Knapp (pos 6 i bild 2.6 - 4
, sida 76) för till- och fråndockning av komponentvagn på ställplats 1
– Knapp (pos 8 i bild 2.6 - 3
, sida 75) för till- och fråndockning av komponentvagn på ställplats 2
– Knapp (pos 9 i bild 2.6 - 3
, sida 75) för till- och fråndockning av komponentvagn på ställplats 3
– Knapp (pos 7 i bild 2.6 - 4
, sida 76) för till- och fråndockning av komponentvagn på ställplats 4
Komponentvagnen kan dockas på vid stängda skyddshuvar.
Skyddskåpsbrytare 1, 2, 3 och 4 (pos 1, 2, 3 och 4 i bild 2.6 - 5, sida 77) och skyddsbrytare för
övertäckningsluckorna på in- och utmatningssidorna på kretskorttransportören (pos 5 och 6
i bild
2.6 - 5, sida 77) 2
Dessa brytare kontrollerar om skyddskåpor och övertäckningsluckor är stängda. Är dessa stäng-
da, är signalkontakten på NÖDSTOPP-kontakten sluten. Vid öppning av en av kåporna eller över-
täckningsluckorna, öppnas NÖDSTOPP-kontakten och signalkontakten. Enstaka komponenter
deaktiveras resp. förblir aktiverade (se bild 2.6 - 8
, sidan 84).
