Skötselinstruktion SIPLACE X-serie 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.6 Säkerhetsanordningar
85
2.6.5 Ingreppsskydd
2.6.5.1 Ingreppsskydd på komponentvagnens ställplatser, SIPLACE X-serie
VARNING 2
Driftsäkerheten vid komponentvagn i SIPLACE X-serien är säkerställd, när åtminstone var annan
fria ställplats är bestyckad med en matare eller ingreppsskydd (Dummy-Feeder). Även vid upp-
sättning av waffle-pack-hållare ska varannan fria ställplats säkras med ett ingreppsskydd. Med
andra ord, mellan två intilliggande matare, eller matare och waffle-pack-hållare får maximalt en
ställplats vara fri.
Bild 2.6 - 9 Ingreppsskydd på komponentvagnens ställplatser, SIPLACE X-serie
2
(1) Dummy-Feeder SIPLACE X, artikelnr 00141226-xx
2 Driftsäkerhet Skötselinstruktion SIPLACE X-serie
2.6 Säkerhetsanordningar Från programversion SR.605.xx Utgåva 07/2008 SE
86
2.6.5.2 Ingreppsskydd på komponentvagnens ställplatser, SIPLACE HF
VARNING 2
Förutsättning för driftssäkerhet är att alla ställplatser är utrustade med matare. Skulle inte tillräck-
ligt många matare stå till förfogande, ska upptagna ställplatser förses med ingreppsskydd
(Dummy-Feeder). Även vid uppsättning av en hållare för waffle-pack, ska de överblivna ställplat-
serna säkras med ett ingreppsskydd.

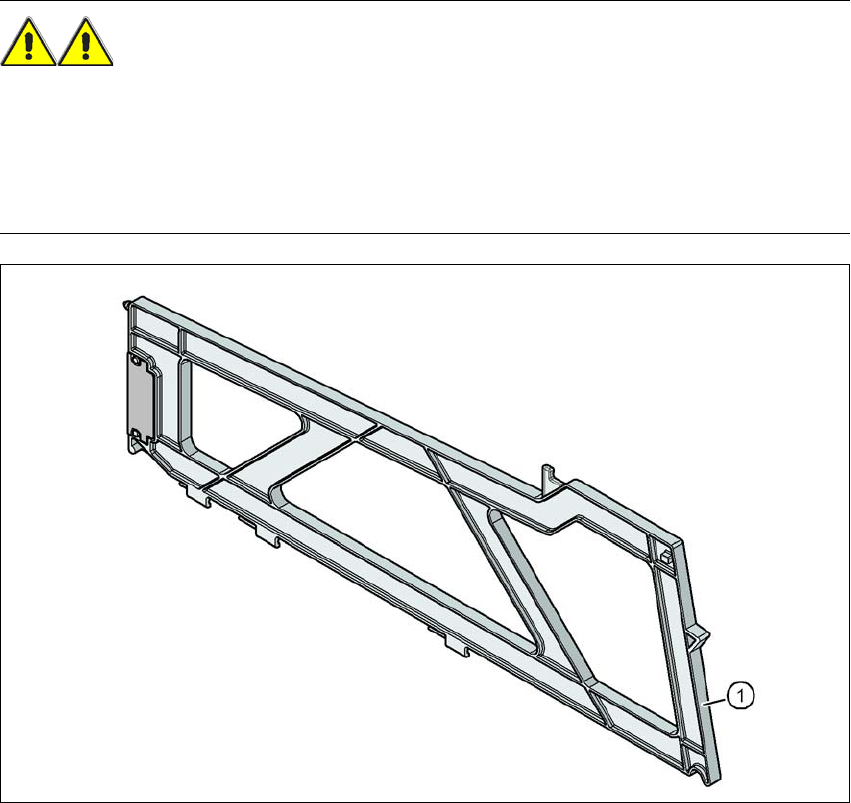

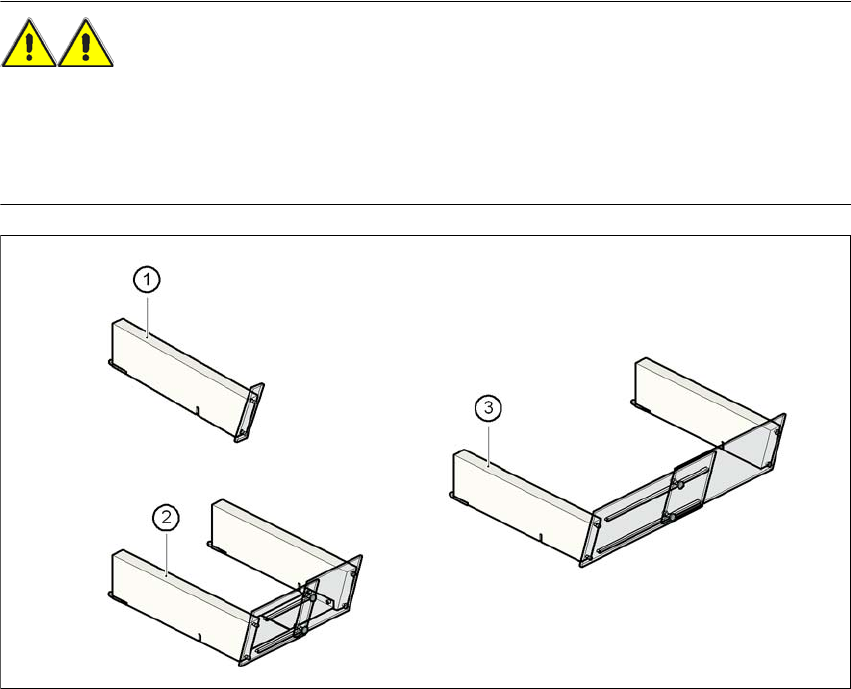

Bild 2.6 - 10 Ingreppsskydd för komponentvagn
2
(1) Ingreppsskydd för 1 ställplats, artikelnr 00116961-01
(2) Ingreppsskydd för 6 - 10 ställplatser, artikelnr 00116962-01
(3) Ingreppsskydd för 11 - 20 ställplatser, artikelnr 00116963-01
Skötselinstruktion SIPLACE X-serie 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.7 Restspänningar och urladdningstider i automaten
87
2.7 Restspänningar och urladdningstider i automaten
Om NÖDSTOPP-knappen trycks eller automaten stängs av, blir mellankretsspänningen 250 V för
portalaxlar resp. 145 V för stjärnaxlar, reducerad till ungefärliga restspänningar inom en kort tid.
VARNING 2
Automaten matas med 3x200V~, 3x208V~, 3 x 230 V~, 3x380V~, 3x400V~ resp.
3 x 415 V~ ± 5 %, 50/60 Hz nätspänning. Delar av anläggningen är strömförande med livsfarlig
spänning - även när huvudbrytaren är frånslagen. Felaktigt handhavande av automaten kan där-
för leda till dödsfall eller allvarliga kroppsskador samt omfattande materiella skador.
→ Följ alltid gällande arbetarskyddsföreskrifter och föreskrifter enligt DIN (särskilt DIN EN 60
204, del 1).
→ Endast kvalificerad resp. utbildad personal får öppna täckkåpan över elaggregatet och ax-
elenheten.
2

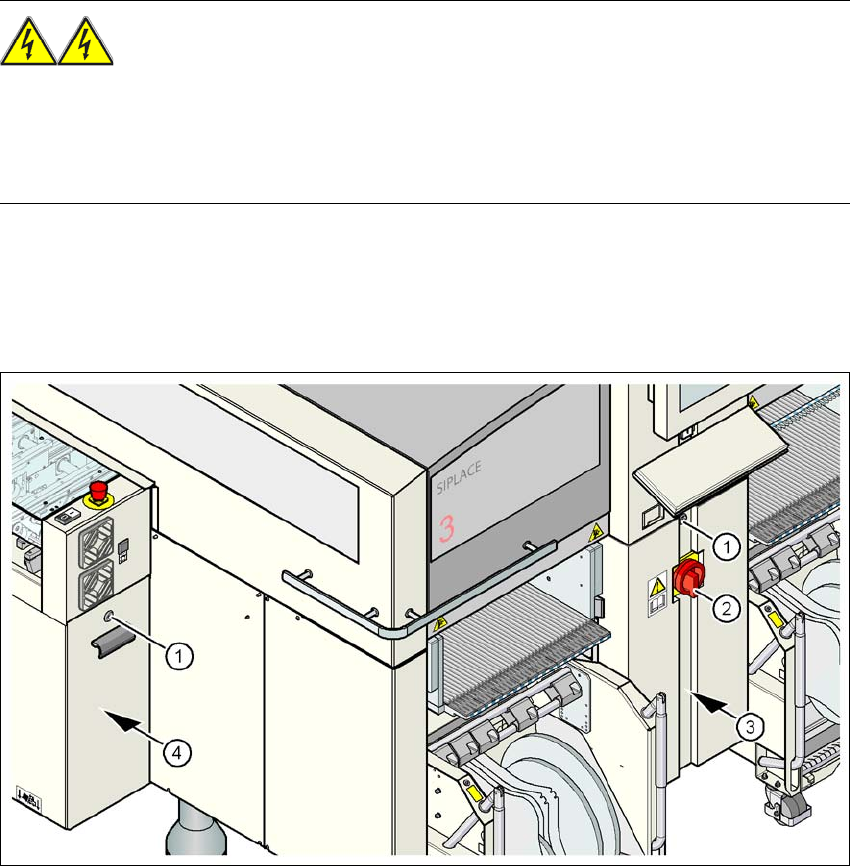

Bild 2.7 - 1 Elaggregat
(1) Lås med regel i täckkåpan
(2) Huvudbrytare
(3) Elaggregat bakom täckkåpan
(4) Axelenhet
