2 Driftsäkerhet Skötselinstruktion SIPLACE X-serie 2.9 Energitillstånd för automaten efter att huvudbrytaren slagits från Från programversion SR.605.xx Utgåva 07/2008 SE 92 2.9.1 Huvudbryt aren stängd - au tomaten koppla…
Skötselinstruktion SIPLACE X-serie 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.9 Energitillstånd för automaten efter att huvudbrytaren slagits från
91
2.9 Energitillstånd för automaten efter att huvudbryta-
ren slagits från
2

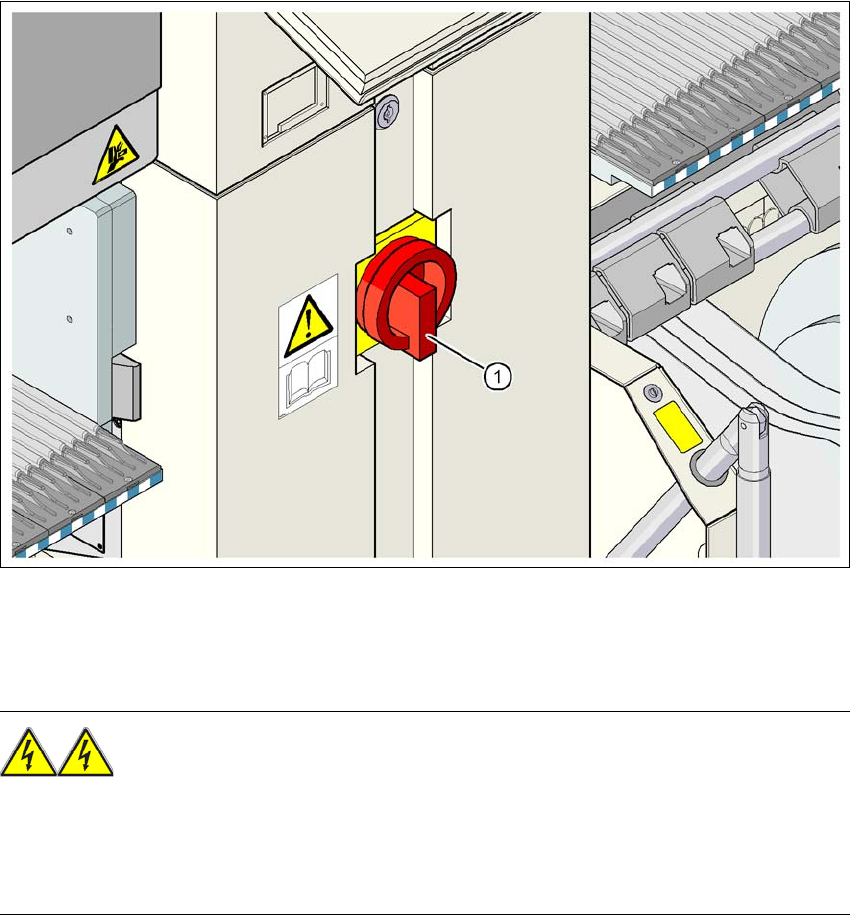

Bild 2.9 - 1 Placering av strömförsörjningen på automaten
2
VARNING
Automaten matas med 3x200V~, 3x208V~, 3 x 230 V~, 3x380V~, 3x400V~ eller
3 x 415 V~ ± 5 %, 50/60 Hz nätspänning. Delar av anläggningen är strömförande med livsfarlig
spänning - även när huvudbrytaren är frånslagen. Felaktigt handhavande av automaten kan där-
för leda till dödsfall eller allvarliga kroppsskador samt omfattande materiella skador. 2
→ Följ alltid gällande arbetarskyddsföreskrifter och föreskrifter enligt DIN (särskilt DIN EN 60
204, del 1).
→ Endast personal med särskild behörighet får öppna kåpan till elaggregatet.
(1) Huvudbrytare
2 Driftsäkerhet Skötselinstruktion SIPLACE X-serie
2.9 Energitillstånd för automaten efter att huvudbrytaren slagits från Från programversion SR.605.xx Utgåva 07/2008 SE
92
2.9.1 Huvudbrytaren stängd - automaten kopplad med nätet
VARNING
När huvudbrytaren är frånslagen är följande komponenter fortfarande strömförande med livsfar-
lig spänning:
– Anslutningsklämmor för nätkabeln L1, L2 och L3 på huvudbrytare Q1 (se bild 2.9 - 2
, sida 93)
– Serviceuttag X102 (se bild 2.9 - 2
, sida 93)
– Automatsäkring F1 för serviceuttag (se bild 2.9 - 2
, sida 93)
– Nätspänningsfilter Z1 (se bild 2.9 - 3
, sida 94)
– Urladdningsdrossel L20 med säkringarna F21, F22 och F23 (se bild 2.9 - 3
, sida 94)
– Anslutningsdon X100 för anslutning av nätkabeln (se bild 2.9 - 3
, sida 94)
– Alla enskilda ledningar som är strömförande även när huvudbrytaren slagits från är bruna.
Skötselinstruktion SIPLACE X-serie 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.9 Energitillstånd för automaten efter att huvudbrytaren slagits från
93
2

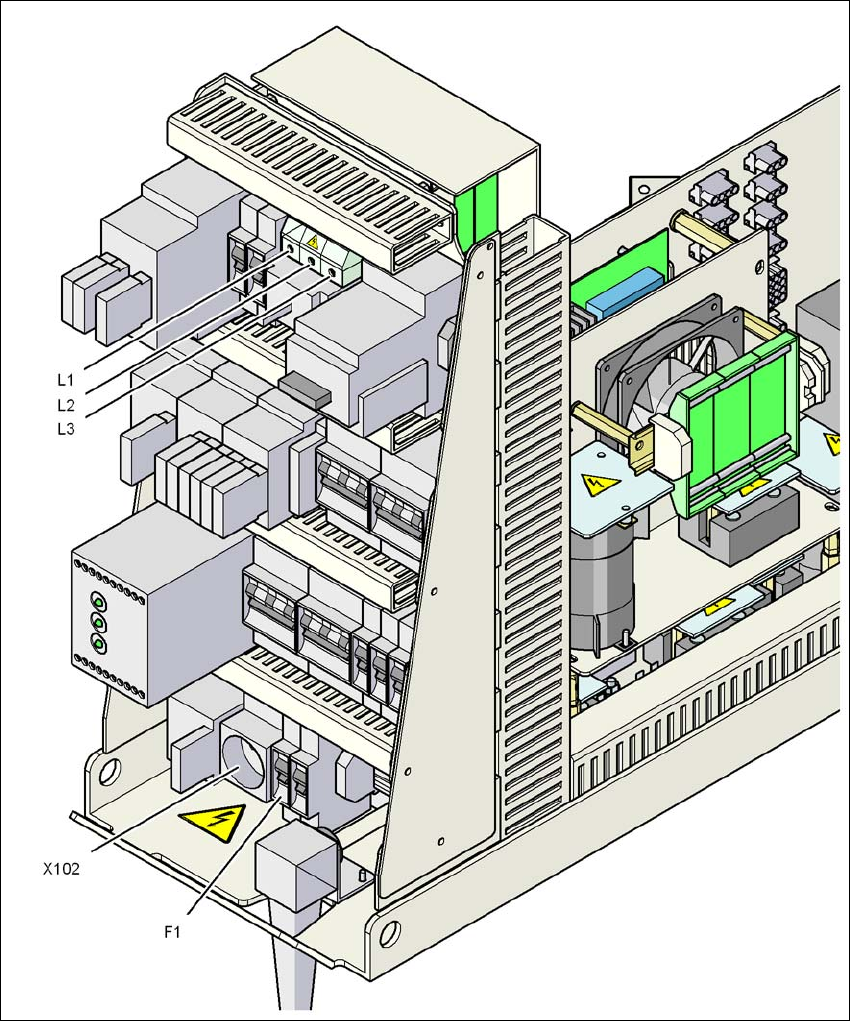

Bild 2.9 - 2 Elaggregat, vy framifrån
Q1 Huvudbrytare
X102 Serviceuttag
F1 Säkring för serviceuttaget
