2 Driftsäkerhet Skötselinstruktion SIPLACE X-serie 2.9 Energitillstånd för automaten efter att huvudbrytaren slagits från Från programversion SR.605.xx Utgåva 07/2008 SE 94 2 Bild 2.9 - 3 Elaggregat, vy bakifrån X100 Ans…

Skötselinstruktion SIPLACE X-serie 2 Driftsäkerhet

Från programversion SR.605.xx Utgåva 07/2008 SE 2.9 Energitillstånd för automaten efter att huvudbrytaren slagits från

Bild 2.9 - 2 Elaggregat, vy framifrån

Q1 Huvudbrytare

X102 Serviceuttag

F1 Säkring för serviceuttaget

2 Driftsäkerhet Skötselinstruktion SIPLACE X-serie

2.9 Energitillstånd för automaten efter att huvudbrytaren slagits från Från programversion SR.605.xx Utgåva 07/2008 SE

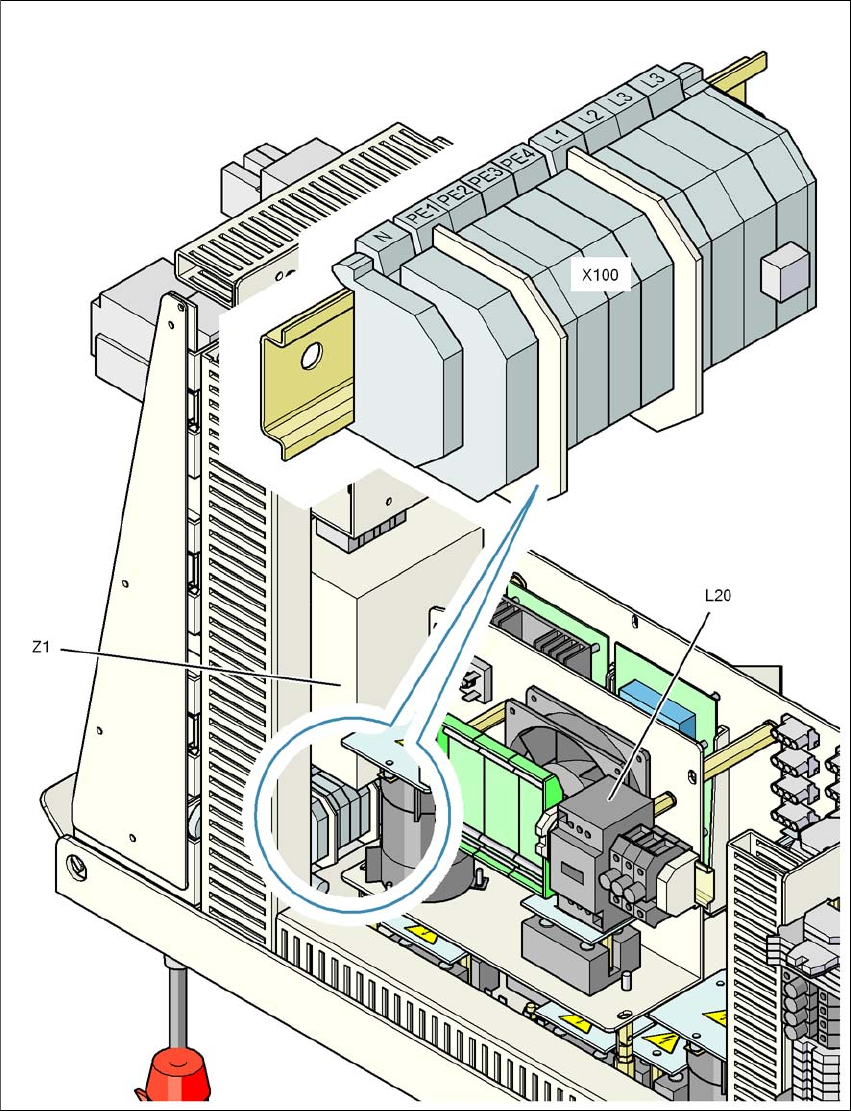

Bild 2.9 - 3 Elaggregat, vy bakifrån

X100 Anslutningsklämmor för nätkabeln

L20 Urladdningsdrossel med säkringarna F21, F22 och F23

Z1 Nätspänningsfilter

Skötselinstruktion SIPLACE X-serie 2 Driftsäkerhet

Från programversion SR.605.xx Utgåva 07/2008 SE 2.9 Energitillstånd för automaten efter att huvudbrytaren slagits från

I tabellen anges spänningen för olika delsystem när huvudbrytaren slagits från och automaten

fortfarande är nätansluten.

2.9.2 Huvudbrytaren frånslagen - automaten bortkopplad från nätet

Automaten är spänningslös förutom smärre kvarvarande spänning i elaggregatet.

Grupp Spänning

Anslutningsdon X100

Nätfilter Z1

Klämmor L1, L2, L3

3 x 200 V~

3 x 208 V~

3 x 230 V~

3 x 380 V~

3 x 400 V~

3 x 415 V~

Serviceuttag X102

115 V~

120 V~

130 V~

220 V~

230 V~

240 V~

Automatsäkring F1

115 V~

120 V~

130 V~

220 V~

230 V~

240 V~

Huvudbrytare Q1

Klämmor L1, L2, L3

3 x 200 V~

3 x 208 V~

3 x 230 V~

3 x 380 V~

3 x 400 V~

3 x 415 V~

Huvudbrytare Q1

Klämmor T1, T2, T3

0 V~

Elaggregat

(se pos 5, bild 2.7 - 2

, sida 88)

Mätuttag X11

GND X12

Mätuttag X13_1

Mätuttag X13_4

GND X13_7

< 10 V-
