SIPLACE 1 Externe Stromversorgung BE-Wagen SIPLACE D1 / D2 / D3 / HF-Serie Ausgabe 11/2006 7 1.3 Übersicht Die externe Stromversorgung dient zur Versorgung eines BE-Wagens der SIPLACE D1, D2, D3 oder HF-Serie, unabhängig…
1 Externe Stromversorgung BE-Wagen SIPLACE D1 / D2 / D3 / HF-Serie SIPLACE
Ausgabe 11/2006
6
1.2 Sicherheitshinweise
GEFAHR
Vergewissern Sie sich, daß niemand am angeschlossenen BE-Wagen hantiert, wenn Sie die
Stromversorgung einschalten.
Das Gerät darf nur außerhalb des Bestückvorgangs und außerhalb des Bestückautomaten ange-
schlossen sein.
Das Gerät darf bestimmungsgemäß nur zur Versorgung eines BE-Wagens der SIPLACE D1, D2,
D3 oder HF-Serie verwendet werden!
Das Gerät darf nicht manipuliert werden.
Ziehen Sie unbedingt vor dem Öffnen des Gerätes den Netzstecker!
1
1
1.2.1 Definitionen
GEFAHR
im Sinne dieser Anleitung bedeutet, daß Tod, schwere Körperverletzung oder erheblicher Sach-
schaden eintreten w e r d e n , wenn die Gefahrenhinweise nicht beachtet werden. 1
1
1
1
1
1
SIPLACE 1 Externe Stromversorgung BE-Wagen SIPLACE D1 / D2 / D3 / HF-Serie
Ausgabe 11/2006
7
1.3 Übersicht
Die externe Stromversorgung dient zur Versorgung eines BE-Wagens der SIPLACE D1, D2, D3
oder HF-Serie, unabhängig vom Bestückautomaten. 1
Die Stromversorgung ermöglicht das externe Rüsten eines BE-Wagens mit Zuführmodulen, sowie
das Durchführen von Funktionstests. 1
Ferner ist es möglich, in Verbindung mit einem Vorrüstplatz-PC über die integrierte CAN-Bus-
Schnittstelle, eine Rüstkontrolle durchzuführen. 1
Das Gerät ist für einen Netzspannungsbereich von 88-264 V AC geeignet. 1
1

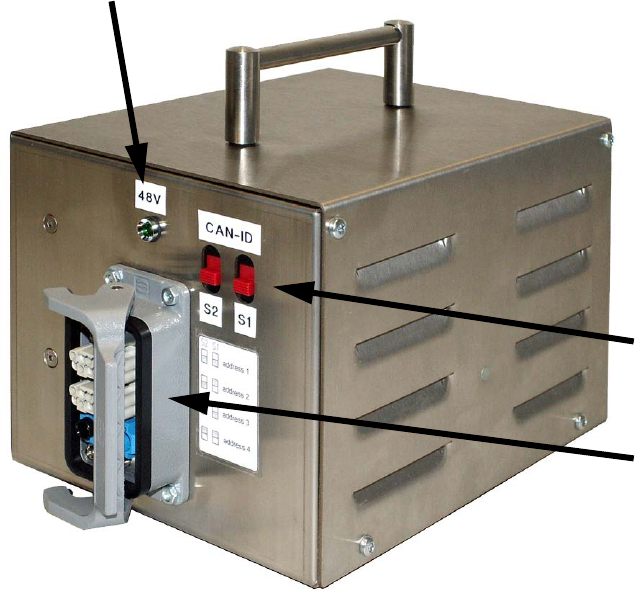

Abb. 2 Externe Spannungsversorgung BE-Wagen D1, D2, D3, HF-Serie 03042437-01 (Grundgerät)
Multifunktionsstecker
für BE-Wagen
Signalleuchte 48 V
Schalter für CAN-
Bus-Adresse
(CAN-ID)
1 Externe Stromversorgung BE-Wagen SIPLACE D1 / D2 / D3 / HF-Serie SIPLACE
Ausgabe 11/2006
8
2

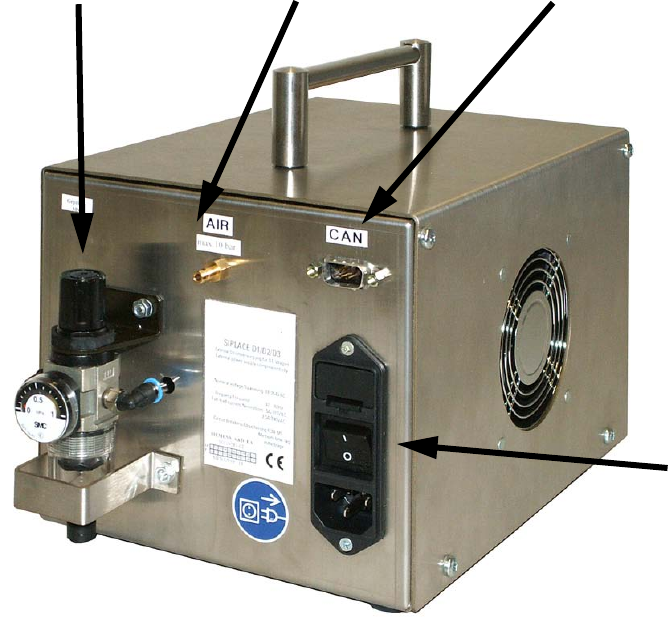

Abb. 3 Externe Spannungsversorgung BE-Wagen D1, D2, D3, HF-Serie 03042437-01 (Grundgerät)
Netz-Anschluss-
kombination
Druckluftanschluss
CAN-Bus-Schnittstelle
Pneumatikeinheit
