1 Externe Stromversorgung BE-Wagen SIPLACE D1 / D2 / D3 / HF-Serie SIPLACE Ausgabe 11/2006 8 2 Abb. 3 Externe Spannungsversorgung BE-Wagen D1, D2, D3, HF-Serie 03042437-01 (Grundgerät) Netz-Anschluss- kombination Drucklu…
SIPLACE 1 Externe Stromversorgung BE-Wagen SIPLACE D1 / D2 / D3 / HF-Serie
Ausgabe 11/2006
7
1.3 Übersicht
Die externe Stromversorgung dient zur Versorgung eines BE-Wagens der SIPLACE D1, D2, D3
oder HF-Serie, unabhängig vom Bestückautomaten. 1
Die Stromversorgung ermöglicht das externe Rüsten eines BE-Wagens mit Zuführmodulen, sowie
das Durchführen von Funktionstests. 1
Ferner ist es möglich, in Verbindung mit einem Vorrüstplatz-PC über die integrierte CAN-Bus-
Schnittstelle, eine Rüstkontrolle durchzuführen. 1
Das Gerät ist für einen Netzspannungsbereich von 88-264 V AC geeignet. 1
1
Abb. 2 Externe Spannungsversorgung BE-Wagen D1, D2, D3, HF-Serie 03042437-01 (Grundgerät)
Multifunktionsstecker
für BE-Wagen
Signalleuchte 48 V
Schalter für CAN-
Bus-Adresse
(CAN-ID)
1 Externe Stromversorgung BE-Wagen SIPLACE D1 / D2 / D3 / HF-Serie SIPLACE
Ausgabe 11/2006
8
2
Abb. 3 Externe Spannungsversorgung BE-Wagen D1, D2, D3, HF-Serie 03042437-01 (Grundgerät)
Netz-Anschluss-
kombination
Druckluftanschluss
CAN-Bus-Schnittstelle
Pneumatikeinheit
SIPLACE 1 Externe Stromversorgung BE-Wagen SIPLACE D1 / D2 / D3 / HF-Serie
Ausgabe 11/2006
9
1.4 Aufbau / Einstellung
1.4.1 CAN-Bus-Schnittstelle
Die CAN-Bus-Schnittstelle befindet sich an der Rückseite des Gerätes. Hiermit ist es möglich, in
Verbindung mit einem Rüstplatz-PC Daten zwischen PC und BE-Wagen auszutauschen. 1

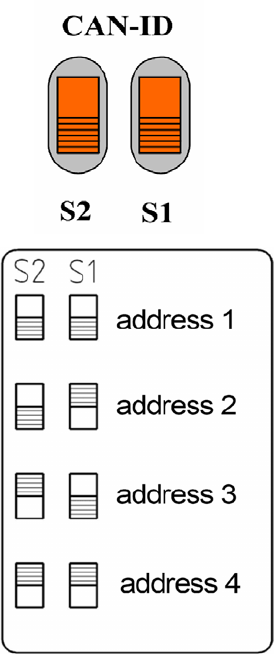

1.4.2 Einstellen der CAN-Bus-Adresse (Stellplatznummer)
1
1
1
1
Es besteht die Möglichkeit, mehrere Stromversorgungen
(maximal 4) über eine CAN-Bus-Leitung mit einem
Vorrüstplatz-PC zu verbinden.
Hierzu ist bei jedem angeschlossenen Gerät mit Hilfe der
beiden Schalter S1 und S2 die CAN-Bus-Adresse einzu-
stellen.
Jedes Gerät muss eine unterschiedliche Adresse
erhalten, Adressen dürfen nicht mehrfach vergeben wer-
Die Einstellung ist nach nebenstehendem Schema vorzu-
nehmen.
