Technische Daten Abmessungen Abmessungen und Gewicht SIPLACE MTC2 Bedienungsanleitung 49 3.2.2 Abmessungen 3-1: Abmessungen des MTC2
Technische Daten
Abmessungen und Gewicht Technische Daten - Abmessungen, Gewicht, sonstige Daten
48 SIPLACE MTC2 Bedienungsanleitung
3.2 Abmessungen und Gewicht
3.2.1 Technische Daten - Abmessungen, Gewicht, sonstige Daten
FMT = Flächenmagazinträger
Turm 1 (XL) Turm 2
Abmessungen:
Länge x Breite
Höhe
1305 mm x 600 mm
1490 mm bei 830 mm LP-Transporthöhe
1560 mm bei 900 mm LP-Transporthöhe
1590 mm bei 930 mm LP-Transporthöhe
1610 mm bei 950 mm LP-Transporthöhe
Gewicht (Grundausstattung) ca. 500 kg (mit Kassetten und Flächenmagazinträgern)
Gewicht (vollständig gerüstet) ca. 534 kg (mit Bauelementen)
Gewicht (bewegte Massen) ca. 80 kg ca. 43,5 kg
Kassetten-Größe (L x B x H) 391,2 x 305,6 x 93,3 mm 352,7 x 154,8 x 133,8 mm
Kassetten-Gewicht
(vollständig gerüstet)
(ohne FMT)
ca. 11 kg
ca. 1,7 kg
ca. 7,5 kg
ca. 1,35 kg
Gewicht des FMTs 850 g 150 g
Abmessungen des FMTs (L x B x H) 386,5 x 295,8 x 11,1 mm 371 x 146 x 10,1 mm
Teilung Kassette zu Kassette 96 mm 135 mm
Teilung Ebene zu Ebene 12 mm 11,8 mm
Hub vertikal 444 mm (1. bis 30. FMT) 511,2 mm (1. bis 40 FMT)
Hub horizontal zwischen Übergabe-
und Abholposition
ca. 647 mm ca. 638 mm
Speicherkapazität 30 FMT XL mit 60 JEDEC- oder 30
Sondermagazinen maximaler Größe
40 FMT mit 40 JEDEC-
Flächenmagazinen
Wechselzeit (über 5 Ebenen) ca. 2 sec ca. 1,5 sec
Max. Höhe von BE und
Flächenmagazin inkl. Toleranzen
alle Ebenen belegt
eine Ebene frei
zwei Ebenen frei
8,5 mm
19,5 mm
31,5 mm
8,5 mm
19,5 mm
-
Max. Bodenbelastung
(vollständig gerüstet)
pro Fuß
pro Rolle
6,93 kg/cm²
356 kg/cm²
Technische Daten
Abmessungen Abmessungen und Gewicht
SIPLACE MTC2 Bedienungsanleitung
49
3.2.2 Abmessungen
3-1: Abmessungen des MTC2
Technische Daten
Baugruppenübersicht Abmessungen
50 SIPLACE MTC2 Bedienungsanleitung

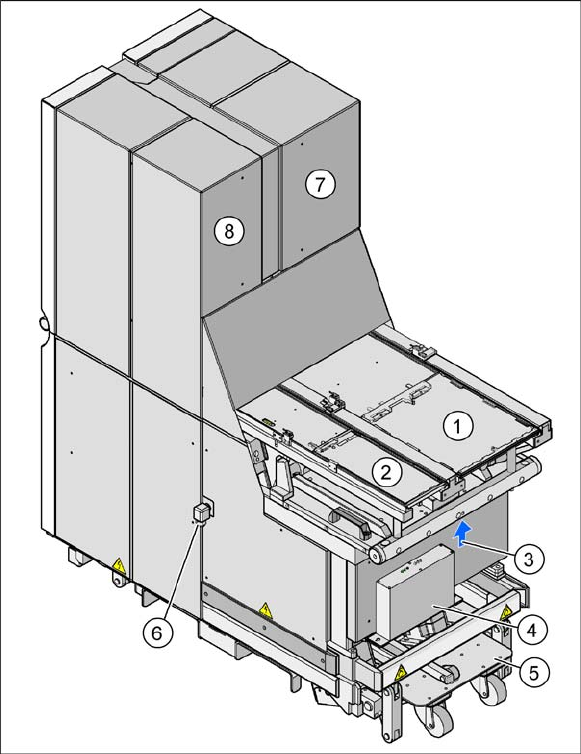

3.3 Baugruppenübersicht
Turm 1 kann maximal 30 Flächenmagazinträger XL mit 60 JEDEC- oder 30 Sondermagazinen
maximaler Größe aufnehmen.
Turm 2 kann maximal 40 Flächen¬magazin¬träger mit 40 JEDEC-Flächen¬magazinen aufnehmen.
Legende
1. Zuführachse 1
2. Zuführachse 2
3. Schnittstellenstecker zum
Andocken an den Bestück-
automaten
4. Steuerelektronik
5. Integriertes Fahrgestell
6. Kabelverschraubung des
Netzversorgungskabels
7. Turm 1
8. Turm 2
