Technische Daten Baugruppenübersicht Abmessungen 50 SIPLACE MTC2 Bedienungsanleitung 3.3 Baugruppenübersicht Turm 1 kann maximal 30 Flächenmagazinträger XL mit 60 JEDEC- od er 30 Sondermagazinen maximaler Größe aufnehme …
Technische Daten
Abmessungen Abmessungen und Gewicht
SIPLACE MTC2 Bedienungsanleitung
49
3.2.2 Abmessungen
3-1: Abmessungen des MTC2
Technische Daten
Baugruppenübersicht Abmessungen
50 SIPLACE MTC2 Bedienungsanleitung
3.3 Baugruppenübersicht
Turm 1 kann maximal 30 Flächenmagazinträger XL mit 60 JEDEC- oder 30 Sondermagazinen
maximaler Größe aufnehmen.
Turm 2 kann maximal 40 Flächen¬magazin¬träger mit 40 JEDEC-Flächen¬magazinen aufnehmen.
Legende
1. Zuführachse 1
2. Zuführachse 2
3. Schnittstellenstecker zum
Andocken an den Bestück-
automaten
4. Steuerelektronik
5. Integriertes Fahrgestell
6. Kabelverschraubung des
Netzversorgungskabels
7. Turm 1
8. Turm 2
Aufstellen und Inbetriebnahme
Transportverpackung Transport und Anlieferungskonfiguration
SIPLACE MTC2 Bedienungsanleitung
51
4 Aufstellen und Inbetriebnahme
4.1 Transport und Anlieferungskonfiguration
4.1.1 Transportverpackung
Innerhalb Europas wird das Modul auf einer Holzpalette und in Plastikfolie verpackt ausgeliefert.
Außerhalb Europas wird das Modul in einer Transportkiste aus Holz angeliefert. Es ist auf eine stabile
Holzpalette montiert.
4.1.1.1 Abmessungen der Transportverpackung
4.1.1.2 Gewicht des versandfertigen Moduls
Die folgende Tabelle enthält die Gewichtsangaben der versandfertigen Moduls einschließlich
Verpackung:
4.1.2 Anlieferungskonfiguration
Der MTC2 ist bei Anlieferung komplett montiert.

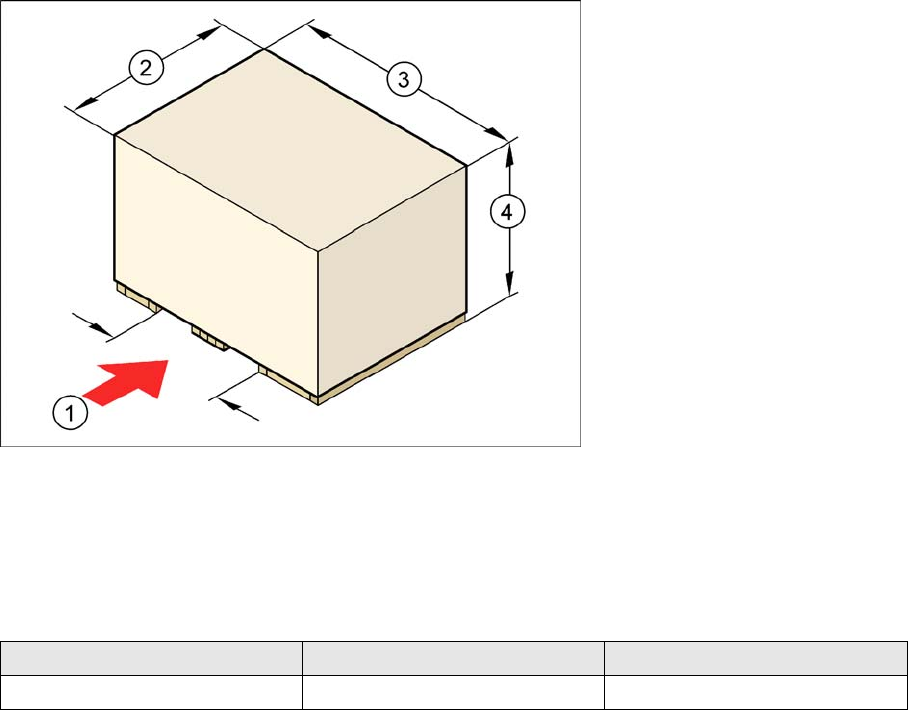

4-1: Abmessungen der Transportkiste für den MTC2
Legende
1. Ansatzpunkt für den
Gabelstapler
2. Breite: 1250 mm
3. Länge: 1600 mm
4. Höhe: 1600 mm
Modul Versand innerhalb Europas Versand nach Übersee
MTC2 650 kg 740 kg
