Aufstellen und Inbetriebnahme
Hinweise zum Transport Transport und Anlieferungskonfiguration
SIPLACE MTC2 Bedienungsanleitung
53
4.1.3.4 Fahren auf eigenen Rollen
X Entnehmen Sie die Handkurbel (1) der linken Schutztüre.
X Kurbeln Sie den MTC2 im Uhrzeigersinn bis zum Anschlag nach oben.
X Verstauen Sie die Handkurbel wieder in der linken Schutztüre. Achten Sie darauf, dass die
Handkurbel in allen drei Befestigungsschellen (2) einrastet.
X Bewegen Sie den MTC2 durch Ziehen bzw. Schieben am Griff.
HINWEIS:
Die Rollen sind nur für kurze Fahrstrecken auf ebenem Boden vorgesehen, wie z. B. zum An-
und Abdocken. Führen Sie das Verfahren des MTC2 auf Rollen mit zwei Personen durch.
Größere Transportstrecken dürfen nur mit einem geeigneten Hubwagen oder Gabelstapler
zurückgelegt werden.

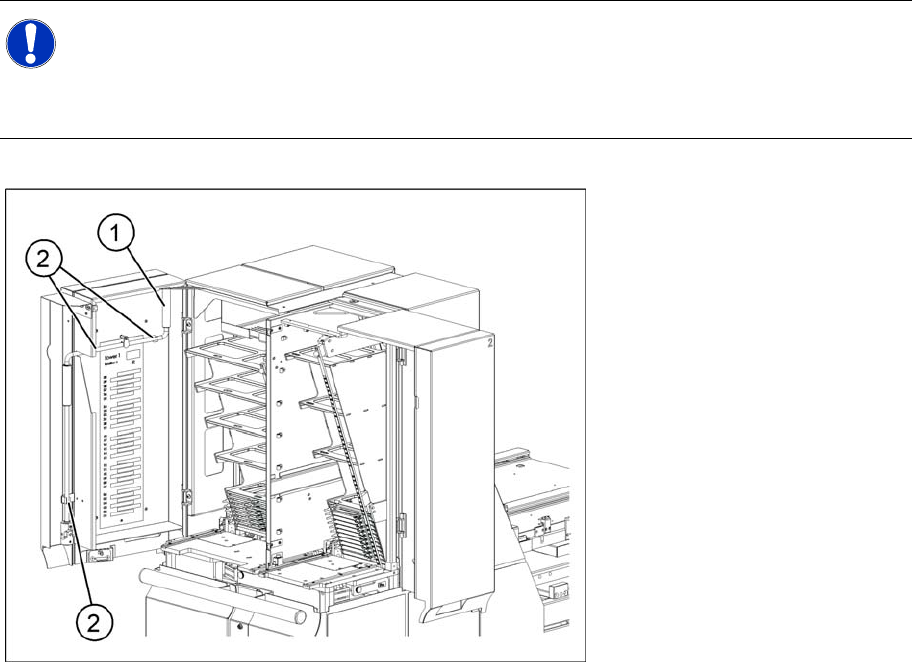

4-2: Schutztüre links mit befestigter Handkurbel
Legende
1. Handkurbel
2. Befestigungsschellen für die
Handkurbel
Aufstellen und Inbetriebnahme
Transport und Anlieferungskonfiguration Hinweise zum Transport
54 SIPLACE MTC2 Bedienungsanleitung
4-3: Handkurbel
Legende
1. Handkurbel
2. Kupplungsgelenk der
Handkurbel
WARNUNG:
Außerhalb der SIPLACE-Station darf der MTC2 nur auf den Rollen abgestellt werden.
Drehen Sie dort die Handkurbel nicht gegen den Uhrzeigersinn.
X Quetschgefahr für Füße beim Verfahren des MTC2 auf Rollen.
VORSICHT:
Druck auf die Zuführachsen durch Körpergewicht oder durch Gegenstände kann zu
Beschädigungen führen oder die Einstellung der Crashlichtschranken verändern.
Legen Sie die Anschlusskabel oder andere Teile nicht auf die Zuführachsen.
Aufstellen und Inbetriebnahme
Hinweise zum Transport Transport und Anlieferungskonfiguration
SIPLACE MTC2 Bedienungsanleitung
55
4.1.3.5 Wechsel des Scherstiftes

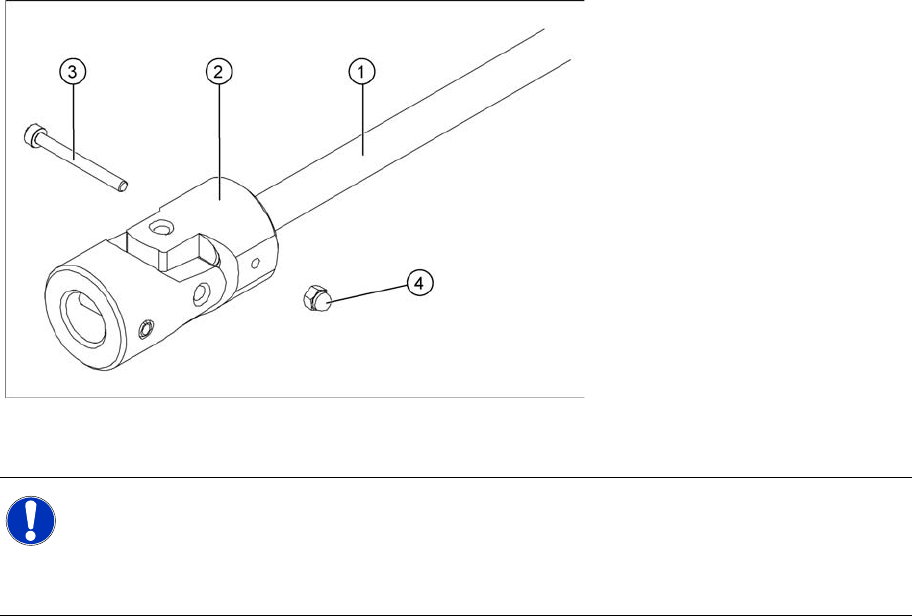

4-4: Schraubverbindung am Kupplungsgelenk
Legende
1. Kurbelstange
2. Kupplungsgelenk
3. Zylinderschraube DIN 912-
M3x30
4. Sechskant-Hutmutter DIN
11587-M3
HINWEIS:
Bei Überlastung der Kurbel bricht die Schraubenverbindung zwischen Kupplungsgelenk (2) und
Kurbelstange (1). Die abgescherte Zylinderschraube kann ausgetauscht werden.
In der Dokumentenablage (siehe (1.2.1.1 Unterlagen über die Maschine
J
14 ) ) befinden sich
2 Reserveschrauben und 2 Hutmuttern.
