Aufstellen und Inbetriebnahme
Transport und Anlieferungskonfiguration Hinweise zum Transport
56 SIPLACE MTC2 Bedienungsanleitung
4.1.3.6 Transport mit Gabelstapler
X Bei verstellbaren Gabeln muss der MTC2 ganz außen in den Führungsschienen angehoben werden.
X Die Gabeln sollten nur auf der Seite von Turm 1 in die Führungsschienen eingeschoben werden.
HINWEIS:
Größere Transportstrecken dürfen nur mit einem geeigneten Hubwagen oder Gabelstapler
zurückgelegt werden.
WARNUNG:
Außerhalb der SIPLACE-Station darf der MTC2 nur auf den Rollen abgestellt werden.
Drehen Sie dort die Handkurbel nicht gegen den Uhrzeigersinn.

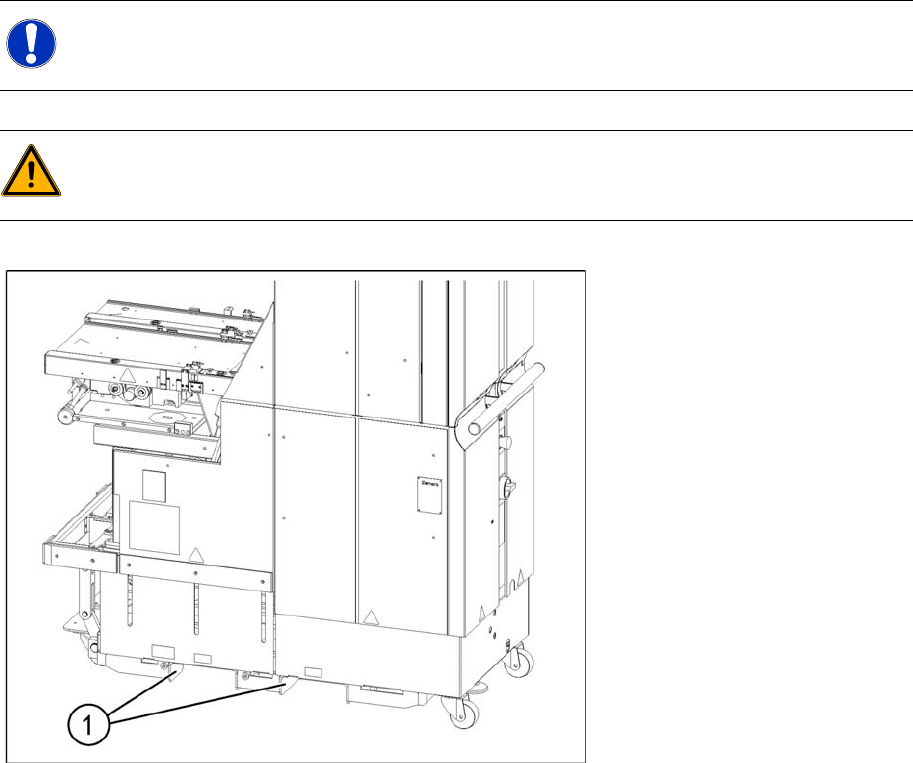

4-5: Führungsschienen
Legende
1. Führungsschienen
Aufstellen und Inbetriebnahme
Installationshinweise Das Modul aufstellen
SIPLACE MTC2 Bedienungsanleitung
57
4.2 Das Modul aufstellen
4.2.1 Installationshinweise
Bei allen Automaten der X-Serie kann an den Stellplätzen 2 und 4 anstelle des BE-Wagens ein MTC2
angedockt werden. Dazu wird die für den BE-Wagen installierte Einzugsvorrichtung gegen die
Andockvorrichtung des MTC getauscht. Sollten Sie den MTC2 an anderer Stelle verwenden, kann der
frei gewordene Stellplatz wieder mit einem BE-Wagen gerüstet werden.
4.2.2 Einstellen der Grundhöhe
X Docken Sie den MTC2 ggf. von der SIPLACE-Station ab.
X Entfernen Sie zuerst das Winkelblech (1).
HINWEIS:
X Für die X2-/X3-/X4-Automaten gilt generell:
Der C&P20-Kopf kann nicht an Stellplatzbereichen eingesetzt werden, an denen ein MTC2
angedockt ist
X Für die X3- und X4-Automaten gilt generell:
Bei einer Kombination von TwinHead und MTC2 in Bestückbereichen mit zwei Portalen lässt
sich der Standardpipettenwechsler für den TwinHead nicht verwenden. Für diesen Fall gibt
es den Pipettenwechsler im Bestückbereich mit zwei Portalen.
X Für den X2-Automaten gilt außerdem:
An Stellplatz 4 ist die gleichzeitige Installation von MTC2 und Productivity Lift nicht möglich.
In Verbindung mit dem MTC2 kann an Stellplatz 4 kein Pipettenwechsler installiert werden.
HINWEIS:
Der MTC2 kann an der SIPLACE-Station nur mit passender Grundhöhe angedockt werden.
Normalerweise ist diese bei der Auslieferung richtig eingestellt und muss nicht verändert
werden.
Die aktuelle Grundhöhe kann an einer Skala neben dem Hauptschalter abgelesen werden.
4-6: Winkelblech
Legende
1. Winkelblech
2. Befestigungsschrauben
(ISO7380-M5x12)
3. Grundhöheneinstellung
Leiterplattentransporthöhe:
A=950 mm
B=930 mm
C=900 mm
D=830 mm
Aufstellen und Inbetriebnahme
Das Modul aufstellen Einstellen der Grundhöhe
58 SIPLACE MTC2 Bedienungsanleitung
Am Fußhalter können mit 4 Lochpaaren 4 verschiedene Grundhöhen eingestellt werden. Diese
Grundhöhen entsprechen den Leiterplattentransporthöhen 830 mm, 900 mm, 930 mm und 950 mm der
SIPLACE-Stationen.
X Entfernen Sie die beiden Verkleidungen der Elektroplatte (2).
X Entfernen Sie die Blende (1) über dem Hauptschalter und dem NOT-HALT-Taster.
4-7: Entfernen der Verkleidungen
Legende
1. Skala für die eingestellte
Grundhöhe
2. Verkleidungen der
Elektroplatte
3. Befestigungsschrauben der
Verkleidungen
4-8: Entfernen der Blende
Legende
1. Blen de
2. Befestigungsschrauben der
Blende
