Aufstellen und Inbetriebnahme Das Modul aufstellen Abdocken 66 SIPLACE MTC2 Bedienungsanleitung 4.2.5 Abdocken X Rüsten Sie den MTC2 komplett ab. Klicken Sie im Menü für jede gerü stete Kassette die Schaltfläche "Na…
Aufstellen und Inbetriebnahme
Andocken Das Modul aufstellen
SIPLACE MTC2 Bedienungsanleitung
65
X Montieren Sie ggf. den Eingreifschutz für die Hubachse. Siehe hierzu Abschnitt (4.2.3.3 Montage
des Eingreifschutz Hubachse
J
62 ) .
X Lösen Sie die Kontermutter des Maschinenfußes und drehen Sie den Maschinenfuß auf ungefähr
75 mm heraus (siehe Abschnitt (4.2.2 Einstellen der Grundhöhe
J
57 ) ).
Dieser Schritt ist nur beim 1. Andockvorgang an der gleichen SIPLACE-Station notwendig!
X Richten Sie den Andockbalken auf die Führungsschiene des Aufnahme-Rahmens aus und fahren
Sie den MTC2 vorsichtig bis zum Anschlag in den vorgesehen Stellplatz der SIPLACE-Station.
Verwenden Sie ggf. den zweiten Griff als Andockhilfe.
X Überprüfen Sie, ob die Andockmarken am MTC2 und am Aufnahme-Rahmen übereinstimmen.
X Überprüfen Sie, ob die beiden vorderen Rollen in der SIPLACE-Station nach hinten gedreht sind.
X Senken Sie den MTC2 langsam so weit durch Drehung der Handkurbel gegen den Uhrzeigersinn
ab, bis er mit dem Andockbalken auf den Zentrierstiften des Aufnahme-Rahmens positioniert ist und
auf dem Maschinenfuß steht. Dabei wird der MTC2 mit der SIPLACE-Station auch gleichzeitig
elektrisch über die Kontaktplatte verbunden.
X Kurbeln Sie das Fahrwerk ganz nach oben (Drehung gegen den Uhrzeigersinn bis zum Anschlag).
X Kontrollieren Sie die waagerechte Lage des MTC2 mit Hilfe der Längslibelle auf der Zuführachse:
die Luftblase muss in der Mitte zwischen den beiden schwarzen Strichen liegen. Richten Sie den
MTC2 bei Bedarf mit dem Maschinenfuß aus und ziehen Sie die Kontermutter an (siehe Abschnitt
(4.2.2 Einstellen der Grundhöhe
J
57 ) ).
Dieser Schritt ist nur beim 1. Andockvorgang an der gleichen SIPLACE-Station notwendig!
X Ziehen Sie die Klemmschrauben des MTC2 fest an und befestigen Sie somit den MTC2 in der
SIPLACE-Station.
X Schließen Sie das Anschlusskabel des MTC2 am Netz an.
X Teachen Sie die Positionen mit Hilfe der Funktionen der Stationsrechner-Software
X Überprüfen Sie nach dem Andocken das Barcode-Spurlineal, das in den Schutztüren befestigt ist.
Drehen Sie ggf. die Barcodeblätter um, um diese an den entsprechenden Stellplatz der SIPLACE-
Station anzupassen.
WARNUNG:
Beachten Sie das Hinweisschild beim Hauptschalter des MTC2:
X Der MTC2 muss abgerüstet und in Transportstellung gefahren sein.
X Der Bestückkopf muss aus dem Zuführbereich des MTC2 geschoben sein.
X Der Eingreifschutz für die Hubachse und das Winkelblech muss montiert sein.
VORSICHT:
Quetschgefahr für Hände, wenn Sie den zweiten Griff als Andockhilfe verwenden.
Achten Sie auf das Anschlusskabel des MTC2. Klemmen Sie dieses nicht ein.
Aufstellen und Inbetriebnahme
Das Modul aufstellen Abdocken
66 SIPLACE MTC2 Bedienungsanleitung
4.2.5 Abdocken
X Rüsten Sie den MTC2 komplett ab.
Klicken Sie im Menü für jede gerüstete Kassette die Schaltfläche "Nachfüllposition anfahren", um
diese abrüsten oder aus dem MTC2 entnehmen zu können (siehe Abschnitt (5.3.2 Bestückfunktio-
nen MTC2
J
83 ) ).
X Fahren Sie den MTC2 vor dem Abdocken in die Transportstellung.
Klicken Sie im Menü
Matrix Tray Changer Einzelfunktionen
die Schaltfläche
Transportstellung
an. Mit dieser Funktion wird der MTC2 in eine definierte Transportstellung gefahren (siehe Abschnitt
(5.3.3 Einzelfunktionen MTC2
J
86 ) ).
X Ziehen Sie das Anschlusskabel vom Netz ab.
X Öffnen Sie die Schutzhaube der SIPLACE-Station und verschieben Sie den Bestückkopf aus dem
Zuführbereich des MTC2 in eine Position nach rechts hinten.
X Lösen Sie die Klemmschrauben des MTC2.
X Kurbeln Sie den MTC2 im Uhrzeigersinn bis zum Anschlag nach oben.
X Fahren Sie den MTC2 vorsichtig heraus.
X Beachten Sie die Hinweise zum Transport des MTC2 (siehe Abschnitt (4.1.3 Hinweise zum Trans-
port
J
52 ) ).
WARNUNG:
Beachten Sie das Hinweisschild beim Hauptschalter des MTC2:
X Der MTC2 muss abgerüstet und in Transportstellung gefahren sein.
X Der Bestückkopf muss aus dem Zuführbereich des MTC2 geschoben sein.
WARNUNG:
Außerhalb der SIPLACE-Station darf der MTC2 nur auf Rollen und nur auf einer ebenen und
nicht geneigten Fläche transportiert und abgestellt werden. Drehen Sie die Handkurbel dort
auch nicht gegen den Uhrzeigersinn.
VORSICHT:
Legen Sie das Anschlusskabel oder andere Teile nicht auf die Zuführachse.
Aufstellen und Inbetriebnahme
Einschalten der Maschine Inbetriebnahme
SIPLACE MTC2 Bedienungsanleitung
67
4.3 Inbetriebnahme
4.3.1 Einschalten der Maschine
Rüstung
Die Lage der Flächenmagazine im Turm und deren Belegung mit Bauelementen wird in der Rüstung im
Programmiersystem SIPLACE Pro eingetragen. Die Rüstungsdaten werden vor dem Referenzfahren an
den MTC2 übergeben.
Referenzfahrt
Nach der Referenzfahrt der MTC-Achsen fährt die Leiterplatten-Kamera der SIPLACE-Station zwei
Positionsmarken im Bereich der Zuführachse an, um die Bauteilübergabeposition des MTC2 zu
überprüfen.

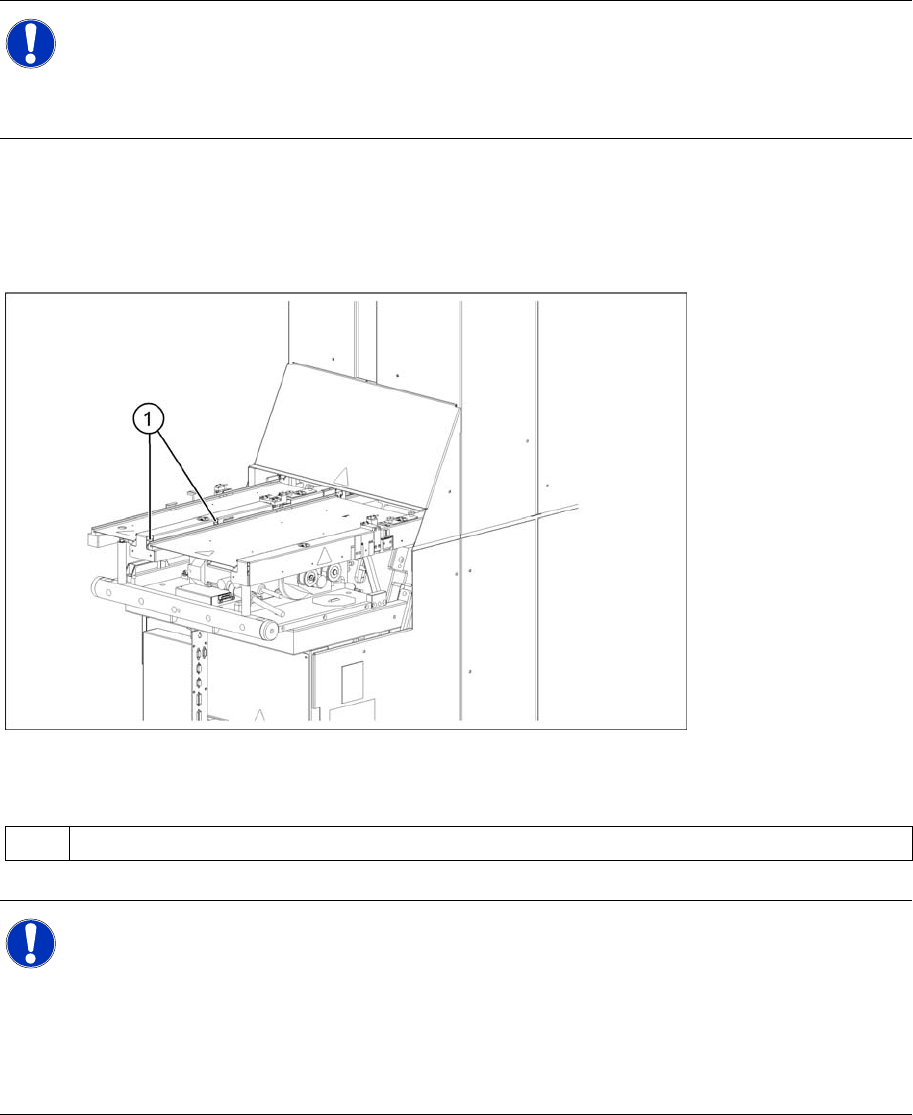

4-16: anzufahrende Positionsmarken der Fördererlageerkennung
Legende
HINWEIS:
Wird der Bestückablauf abgebrochen und der MTC2 dabei abgeschaltet, bleibt die Rüstung und
der aktuelle Füllstand gespeichert.
Wird der Bestückablauf wieder mit der vorher verwendeten Rüstung gestartet, kann dieser dort
fortgesetzt werden, wo er unterbrochen wurde.
(1) Positionsmarken des MTC2
HINWEIS:
Wenn die Referenzfahrt nicht vollständig durchgeführt wurde und am Bildschirm eine
Fehlermeldung der Motorsteuerungen angezeigt wird, muss eine der Achsen neu eingemessen
werden.
Für diese Tätigkeiten sind entsprechend geschultes Personal und das Servicemenü der
Software notwendig (siehe Einstellanleitung MTC2 [00193630-xx]):
X Einmessen des Null-Offset der entsprechenden Achse
X Einmessen der Endpositionen der Achse
