Aufgaben für das Bedienpersonal
Rüsten des MTC2 Nachfüllen des MTC2
72 SIPLACE MTC2 Bedienungsanleitung
5.2.2.1 Vorgehensweise beim Wechsel einer Kassette
X Öffnen Sie die Tür erst, wenn der Turm die Nachfüllposition erreicht hat und Sie durch die
Stationsrechner-Software dazu aufgefordert werden. Anderenfalls lösen Sie die NOT-HALT
Funktion aus.
X Öffnen Sie die Turmverriegelung am Kugelgriff.
X Wechseln Sie nur die Kassette, die in der Nachfüllposition (auf Tischplattenhöhe) steht.
X Drücken Sie die Kassetten-Verriegelung nach unten und ziehen Sie die Kassette aus dem Turm
heraus.
X Stellen Sie die neue Kassette vorsichtig zwischen die Führungsleisten auf den Tisch. Drücken Sie
die Kassetten-Verriegelung nach unten und schieben Sie die Kassette vorsichtig in den Turm bis
zum Anschlag. Lassen Sie dann die Verriegelung einrasten.
X Überprüfen Sie, ob die Blattfedern der FMT-Verriegelung an der Seitenwand der Kassette anliegen.
Achten Sie darauf, dass der FMT richtig eingerastet ist, und dass die Blattfedern nicht defekt sind.
X Schließen Sie die Turmverriegelung und die Schutztüren. Lässt sich die Turmverriegelung nicht
schließen, überprüfen Sie alle FMTs und alle Kassetten auf die richtige Position im Turm.

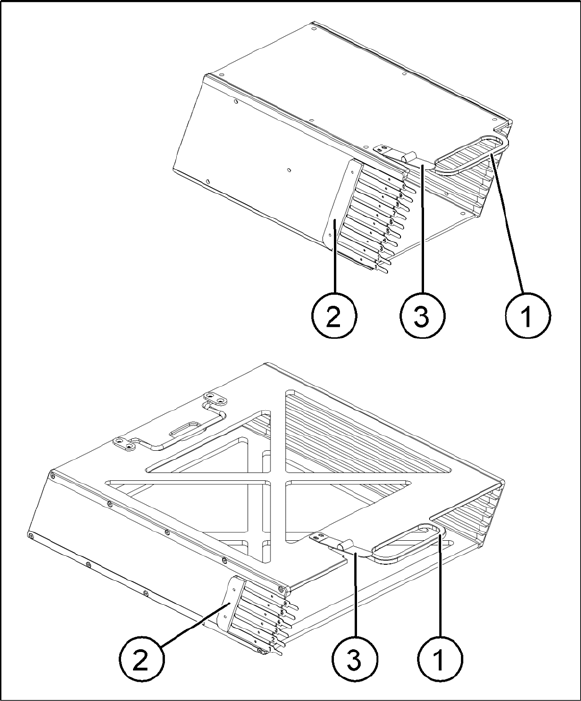

5-3: Kassette XL und Kassette
Legende
1. Kassettengriff
2. FMT-Verriegelung (6 bzw.
10 Blattfedern)
3. Kassetten-Verriegelung
(jeweils eine Blattfeder)
Aufgaben für das Bedienpersonal
Nachfüllen des MTC2 Rüsten des MTC2
SIPLACE MTC2 Bedienungsanleitung
73
5.2.2.2 Vorgehensweise beim Wechsel von FMTs
X Öffnen Sie die Tür erst, wenn der Turm die Nachfüllposition erreicht hat und Sie durch die
Stationsrechner-Software dazu aufgefordert werden. Anderenfalls lösen Sie die NOT-HALT
Funktion aus.
X Öffnen Sie die Turmverriegelung am Kugelgriff.
X Drücken Sie die FMT-Verriegelung an der angezeigten Ebene nach links und ziehen Sie den FMT
vorsichtig heraus.
X Schieben Sie den neuen FMT vorsichtig in die Kassette, bis er in die FMT-Verriegelung einrastet.
Hierbei muss die Blattfeder wieder an der Seitenwand der Kassette anliegen. Achten Sie darauf,
dass der FMT richtig eingerastet ist und dass der FMT und die Blattfedern nicht defekt sind.
X Schließen Sie die Turmverriegelung und die Schutztüren. Lässt sich die Turmverriegelung nicht
schließen, überprüfen Sie alle FMTs und alle Kassetten auf die richtige Position im Turm.
X Achten Sie darauf, dass der FMT waagerecht in die Führungsschienen eingeschoben wird.
WARNUNG:
Verwenden Sie keine Kassetten mit defekten Blattfedern. Diese müssen ausgetauscht werden!
WARNUNG:
Verwenden Sie keine verbogenen oder gebrochenen FMTs. Diese müssen ausgetauscht
werden!
Verwenden Sie keinen FMT, der auf den Boden gefallen ist.
VORSICHT:
Beachten Sie beim Wechsel der FMTs die zulässigen Rüstungen der Kassetten (siehe
Abschnitt (5.2.2.6 Kassettenrüstung
J
78 ) ).
Aufgaben für das Bedienpersonal
Rüsten des MTC2 Nachfüllen des MTC2
74 SIPLACE MTC2 Bedienungsanleitung
5.2.2.3 Einlegen von JEDEC-Flächenmagazinen in den FMT
X Ziehen Sie den Raststift der FM-Verriegelung zurück und stellen ihn zum Festhalten senkrecht.
X Legen Sie das JEDEC-Flächenmagazin in den FMT ein: dabei muss die Fase des Flächenmagazins
mit der Fase des FMT übereinstimmen.
X Prüfen Sie, ob das Flächenmagazin unter dem Umgriff liegt und ob die seitlichen Andruckfedern die
Seite des Flächenmagazins berühren.
X Stellen Sie den Raststift waagerecht und führen Sie diesen zurück.
X Prüfen Sie, ob das Flächenmagazin unter der FM-Verriegelung liegt und damit vollständig fixiert ist.
VORSICHT:
Führen Sie das Einlegen der Flächenmagazine vorsichtig durch, damit dadurch kein
Bauelement herausgeschleudert wird.
HINWEIS:
Damit ein JEDEC-Flächenmagazin korrekt in den FMT eingelegt werden kann, sind sowohl
Flächenmagazin als auch FMT zur Orientierung jeweils an einer Ecke mit einer Fase versehen.

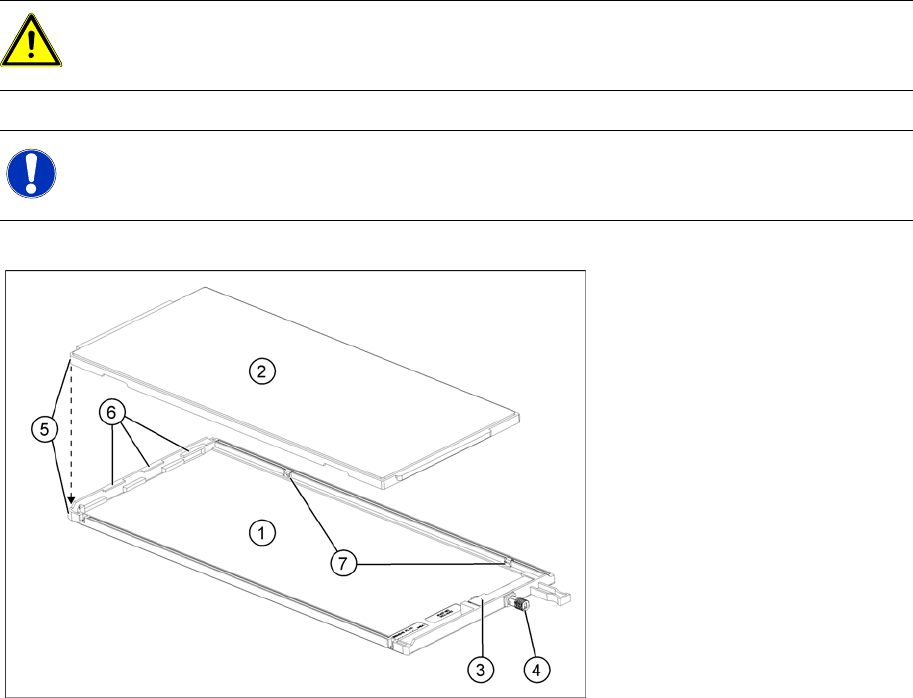

5-4: FMT mit JEDEC-Flächenmagazin
Legende
1. FM T
2. JEDEC-Flächenmagazin
3. FM-Verriegelung
4. Raststift
5. Fase
6. Umgriff
7. Andruckfedern
