5.2.2.4 Einlegen von JEDEC-Flächenmagazinen in den FMT-XL

Die Halteleisten für JEDEC-Flächenmagazine sind optional erhältlich (Artikel-Nr. 00372615-01).

X Schrauben Sie ggf. die Halteleisten für die JEDEC-Flächenmagazine in der gezeigten Lage ein.

Achten Sie darauf, dass die Schrauben fest angezogen sind.

VORSICHT:

Führen Sie das Einlegen der Flächenmagazine vorsichtig durch, damit dadurch kein

Bauelement herausgeschleudert wird.

HINWEIS:

Damit ein JEDEC-Flächenmagazin korrekt in den FMT XL eingelegt werden kann, sind sowohl

Flächenmagazin als auch FMT XL zur Orientierung jeweils an einer Ecke mit einer Fase

versehen.

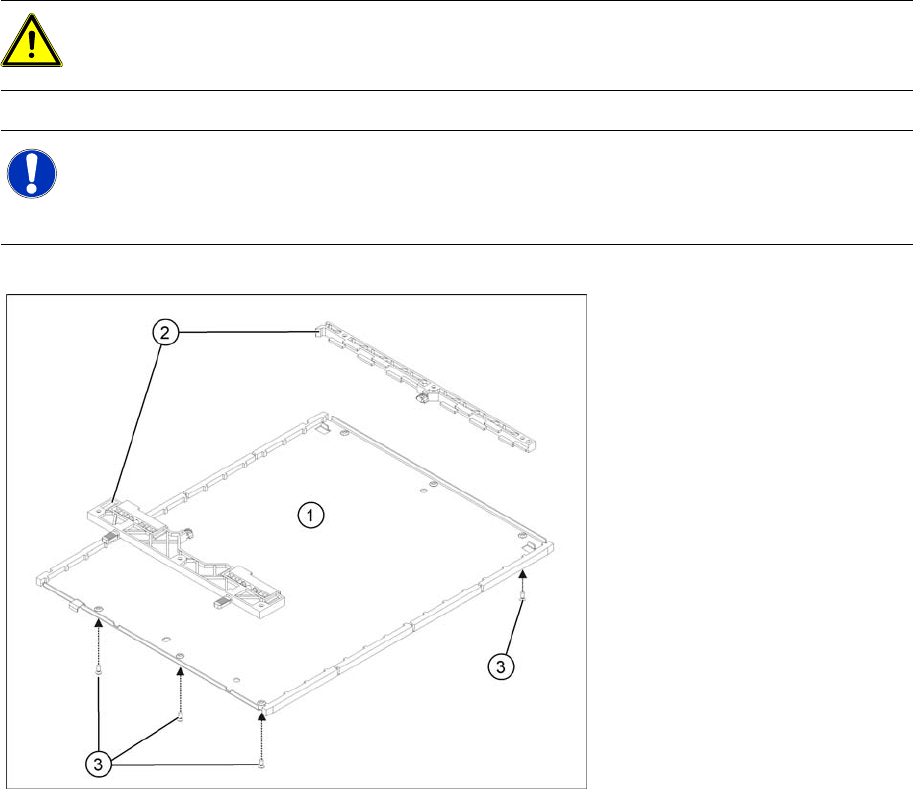

5-5: FMT-XL mit Halteleisten für JEDEC-Flächenmagazine

Legende

1. FMT- XL Basisträger

2. Halteleisten für JEDEC-

Flächenmagazine

3. Befestigungsschrauben

Aufgaben für das Bedienpersonal

Rüsten des MTC2 Nachfüllen des MTC2

76 SIPLACE MTC2 Bedienungsanleitung

X Ziehen Sie die beiden Raststifte der FM-Verriegelung zurück und stellen sie zum Festhalten

senkrecht.

X Legen Sie die JEDEC-Flächenmagazine in den FMT XL ein: dabei müssen die Fasen der

Flächenmagazine mit den Fasen des FMT XL übereinstimmen.

X Prüfen Sie, ob die Flächenmagazine unter dem jeweiligen Umgriff liegen und ob die seitlichen

Andruckfedern die Seite der Flächenmagazine berühren.

X Stellen Sie die Raststifte waagerecht und führen Sie diese zurück.

X Prüfen Sie, ob die Flächenmagazine unter der jeweiligen FM-Verriegelung liegen und damit

vollständig fixiert sind. Die Flächenmagazine müssen an den Anlageflächen anliegen.

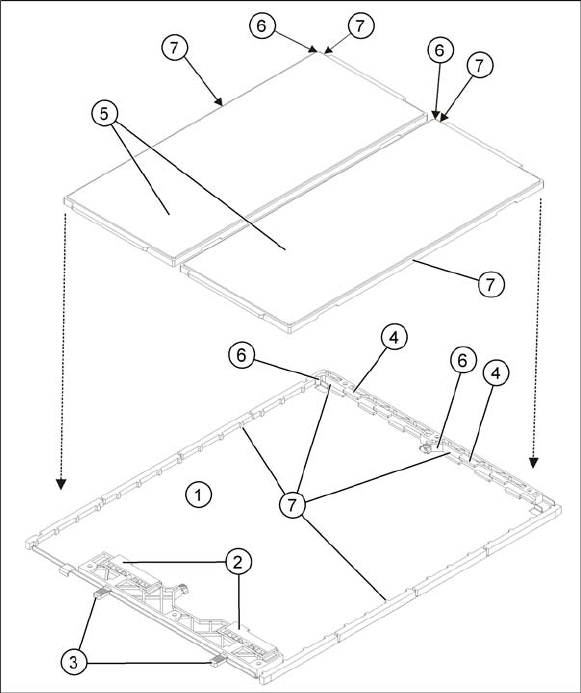

5-6: FMT-XL mit JEDEC-Flächenmagazinen

Legende

1. FM T-XL

2. FM-Verriegelung

3. Raststifte

4. Umgriff

5. JEDEC-Flächenmagazin

6. Fasen

7. Anlageflächen

Aufgaben für das Bedienpersonal

Nachfüllen des MTC2 Rüsten des MTC2

SIPLACE MTC2 Bedienungsanleitung

5.2.2.5 Einlegen von Sonder-Flächenmagazinen in den FMT-XL

X Entfernen Sie ggf. die Halteleisten für die JEDEC-Flächenmagazine.

X Legen Sie das Sonder-Flächenmagazin in den FMT-XL ein: dabei muss es die Anlagekanten

berühren und mit der Referenzseite auf der gezeigten Position liegen.

X Setzen Sie die drei Halte-Magnete auf den FMT XL und fixieren Sie damit das Sonder-

Flächenmagazin. Achten Sie darauf, dass das Sonder-Flächenmagazin weiter die Anlagekanten

berührt.

VORSICHT:

Führen Sie das Einlegen der Flächenmagazine vorsichtig durch, damit dadurch kein

Bauelement herausgeschleudert wird.

5-7: Kassette mit FMTs (niedriges Flächenmagazin)

Legende

1. FMT XL

2. Sonder-Flächenmagazin

3. Halteleisten für JEDEC-

Flächernmagazine

4. Referenzseite des Sonder-

Flächenmagazins

5. Anlagekanten

6. Halte-Magnete
