Aufgaben fü r das Bedienper sonal Grundansicht mit MTC2 Bestück- und Einzelfunktionen des MTC2 ( SW 50x) SIPLACE MTC2 Bedienungsanleitung 83 5.3 Bestück- und Einzelfunktionen des MTC2 (SW 50x) 5.3.1 Grundansicht mit MTC2…
Aufgaben für das Bedienpersonal
Rüsten des MTC2 Nachfüllen des MTC2
82 SIPLACE MTC2 Bedienungsanleitung
5-12: Kassette-XL mit FMT-XL (Sonderflächenmagazin)
Legende
1. FMT-XL (2x)
2. Sonderflächenmagazin
3. Kassette XL
4. Freie Einschübe
HINWEIS: KASSETTE XL
Für FMT-XL mit Sonder-Flächenmagazin ist die zulässige Rüstung von der Magazinhöhe
(einschließlich Bauteiloberkante) abhängig (siehe auch folgende Tabelle).
Flächenmagazinhöhe X (einschl. Bauteiloberkante) Freie Einschübe oberhalb Flächenmagazin
bis 8,5 mm 0
bis 19,5 mm 1
bis 31,5 mm 2
Aufgaben für das Bedienpersonal
Grundansicht mit MTC2 Bestück- und Einzelfunktionen des MTC2 (SW 50x)
SIPLACE MTC2 Bedienungsanleitung
83
5.3 Bestück- und Einzelfunktionen des MTC2 (SW 50x)
5.3.1 Grundansicht mit MTC2
5.3.2 Bestückfunktionen MTC2
X Klicken Sie in der Symbolleiste der Grundansicht das Symbol für die Menüfunktion
Förderer
an.
Die Bedienoberfläche wird zuerst auf die Ansicht
Leere Spuren
umgeschaltet, wenn die
Menüfunktion
Förderer
zum ersten Mal nach dem Starten der SR-Software aufgerufen wird.
X Klicken Sie das Symbol für den MTC2 auf Stellplatz 2 bzw. das Symbol für den MTC2 auf
Stellplatz 4 an.
Die Ansicht
Matrix Tray Changer
für den gewählten Stellplatz wird angezeigt (siehe (5.3.2.1 An-
sicht "Matrix Tray Changer"
J
84 ) ).

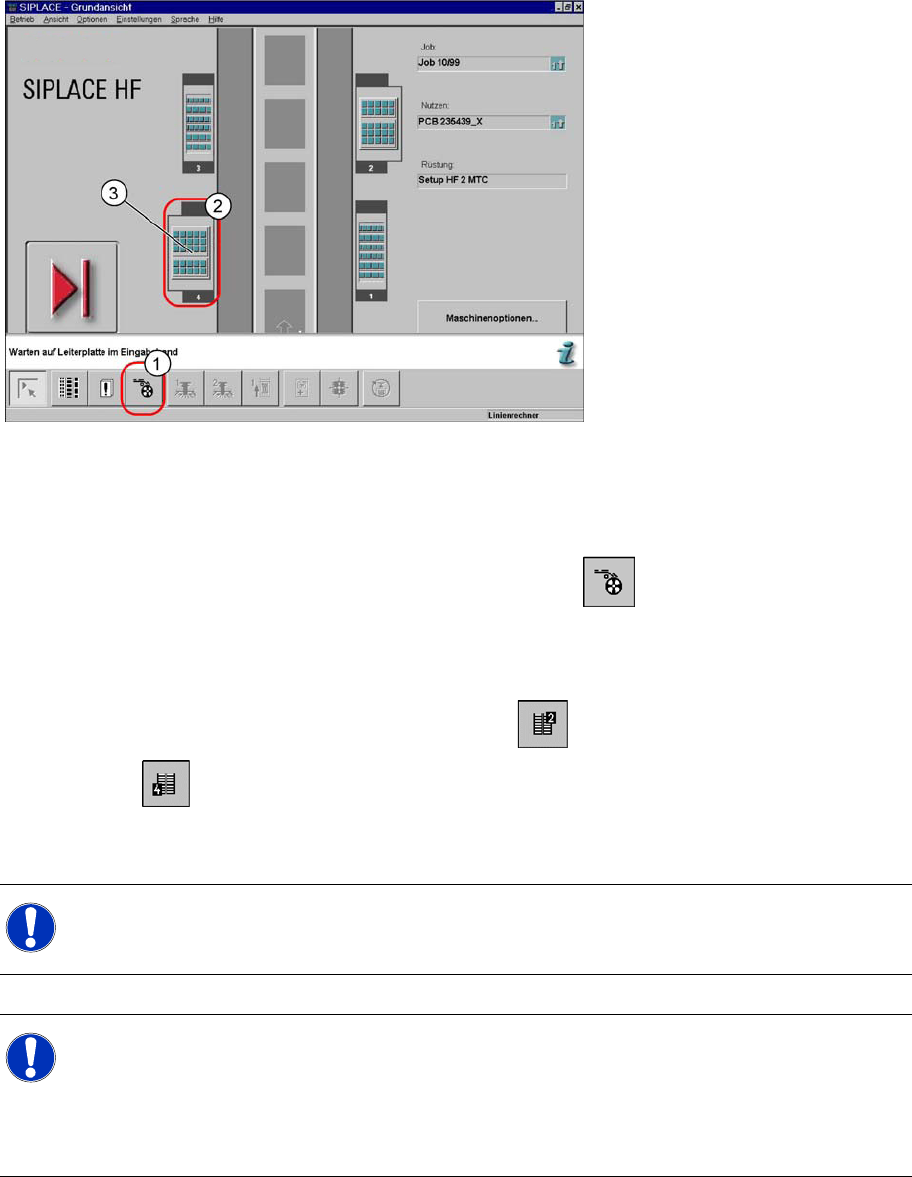

5-13: Grundansicht mit MTC2 auf Stellplatz 2 und 4 (am Beispiel HF)
Legende
1. Ansicht "Förderer"
2. MTC2 auf Stellplatz 4
3. Rüstung des MTC2, Turm 1
und Turm 2
HINWEIS:
Das Symbol für den MTC2 auf dem jeweiligen Stellplatz wird nur angezeigt, wenn dort ein MTC2
vorhanden ist.
HINWEIS:
Wenn eine Rüstung für einen MTC2 vorhanden ist, wird diese in der Grundansicht (siehe (5.3.1
Grundansicht mit MTC2
J
83 ) ) in der Abbildung für den jeweiligen MTC2 symbolisch
dargestellt.
Wenn Sie darauf klicken, wird die Ansicht
Matrix Tray Changer
(siehe (5.3.2.1 Ansicht "Matrix
Tray Changer"
J
84 ) ) sofort für den MTC2 auf dem gewählten Stellplatz geöffnet.
Aufgaben für das Bedienpersonal
Bestück- und Einzelfunktionen des MTC2 (SW 50x) Bestückfunktionen MTC2
84 SIPLACE MTC2 Bedienungsanleitung
5.3.2.1 Ansicht "Matrix Tray Changer"
5.3.2.2 Begriffe zur Belegung einer Kassette
Status
Statusanzeige für den aktuellen Füllstand
Gelb = MTC2 ist in Nachfüllposition
Grün = Alle Flächenmagazine sind gefüllt
Rot = Mindestens ein Flächenmagazin ist leer.
Füllstand
Aktueller und maximaler Füllstand (Der Füllstand wird ca. alle 30 Sekunden im Bestückbetrieb
aktualisiert.)
Ebene
Nummer der Ebene
(Eine Kassette ist in 6 bzw. 10 Ebenen unterteilt.)
Fach
Nummer des BE-Faches im Flächenmagazin (Es können maximal 150 Fächer definiert werden.)
BE-Name
Name des entsprechenden Bauelementes im Flächenmagazin

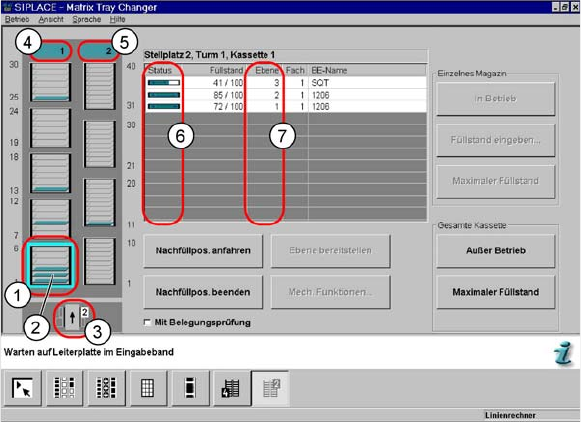

5-14: Ansicht "Matrix Tray Changer" (Beispiel: Stellplatz 2)
Legende
1. Ausgewählte Kassette
2. Ebenen in der Kassette
3. Anzeige des Stellplatzes
4. Statusanzeige Turm 1
5. Statusanzeige Turm 2
6. Füllstandsanzeige und
Belegung der ausgewählten
Kassette
7. Auswählbarer Listeneintrag
für eine Ebene
