Aufgaben fü r das Bedienper sonal Bestückfunktionen MTC2 Bestück- und Einzelfunktionen des MTC2 ( SW 50x) SIPLACE MTC2 Bedienungsanleitung 85 5.3.2.3 Funktionen in der Ansicht "Matrix T ray Changer" Schaltfläch…
Aufgaben für das Bedienpersonal
Bestück- und Einzelfunktionen des MTC2 (SW 50x) Bestückfunktionen MTC2
84 SIPLACE MTC2 Bedienungsanleitung
5.3.2.1 Ansicht "Matrix Tray Changer"
5.3.2.2 Begriffe zur Belegung einer Kassette
Status
Statusanzeige für den aktuellen Füllstand
Gelb = MTC2 ist in Nachfüllposition
Grün = Alle Flächenmagazine sind gefüllt
Rot = Mindestens ein Flächenmagazin ist leer.
Füllstand
Aktueller und maximaler Füllstand (Der Füllstand wird ca. alle 30 Sekunden im Bestückbetrieb
aktualisiert.)
Ebene
Nummer der Ebene
(Eine Kassette ist in 6 bzw. 10 Ebenen unterteilt.)
Fach
Nummer des BE-Faches im Flächenmagazin (Es können maximal 150 Fächer definiert werden.)
BE-Name
Name des entsprechenden Bauelementes im Flächenmagazin
5-14: Ansicht "Matrix Tray Changer" (Beispiel: Stellplatz 2)
Legende
1. Ausgewählte Kassette
2. Ebenen in der Kassette
3. Anzeige des Stellplatzes
4. Statusanzeige Turm 1
5. Statusanzeige Turm 2
6. Füllstandsanzeige und
Belegung der ausgewählten
Kassette
7. Auswählbarer Listeneintrag
für eine Ebene
Aufgaben für das Bedienpersonal
Bestückfunktionen MTC2 Bestück- und Einzelfunktionen des MTC2 (SW 50x)
SIPLACE MTC2 Bedienungsanleitung
85
5.3.2.3 Funktionen in der Ansicht "Matrix Tray Changer"
Schaltfläche "Nachfüllpos. anfahren"
Der MTC2 fährt den Turm in die Nachfüllposition der ausgewählten Kassette.
Die Statusanzeige des aktiven Turms wird gelb angezeigt.
Schaltfläche "Nachfüllpos. beenden"
Das Nachfüllen wird abgeschlossen und der Bestückvorgang mit der ausgewählten Kassette wieder
aufgenommen.
Die Statusanzeige des aktiven Turms wird grün angezeigt.
Schaltfläche "Ebene bereitstellen"
Das ausgewählte Flächenmagazin wird in die Übergabeposition herausgefahren.
Schaltfläche "Mech. Funktionen..."
Aufruf der Einzelfunktionen für den MTC2 (Siehe Abschnitt (5.3.3 Einzelfunktionen MTC2
J
86 ) ).
Feld "Einzelnes Magazin":
Schaltfläche "In Betrieb"
Das Flächenmagazin in der ausgewählten Ebene wird wieder in Betrieb gesetzt, d. h. es ist für das
Abholen von Bauelementen bereit. Die Füllstandsanzeige für die entsprechende Ebene in der Tabelle
wird grün angezeigt.
Schaltfläche "Füllstand eingeben..."
Öffnet folgendes Dialogfenster zur Eingabe des Füllstandes:
X Geben Sie den Wert für die tatsächliche Anzahl der nachgefüllten Bauelemente ein.
Bestätigen Sie die Eingabe mit der Schaltfläche
OK
.
Die Füllstandsanzeige in der Tabelle wird aktualisiert.
HINWEIS:
Ist das Kontrollkästchen "Mit Belegungsprüfung" aktiviert, wird die Rüstung der nachgefüllten
Kassette überprüft, indem jede Ebene der ausgewählten Kassette angefahren wird.
Das Ergebnis der Überprüfung wird in einer eigenen Dialogbox angezeigt.
HINWEIS:
Befindet sich in der Übergabeposition bereits ein Flächenmagazin, wird dieses zuerst in den
Turm zurückgefahren.

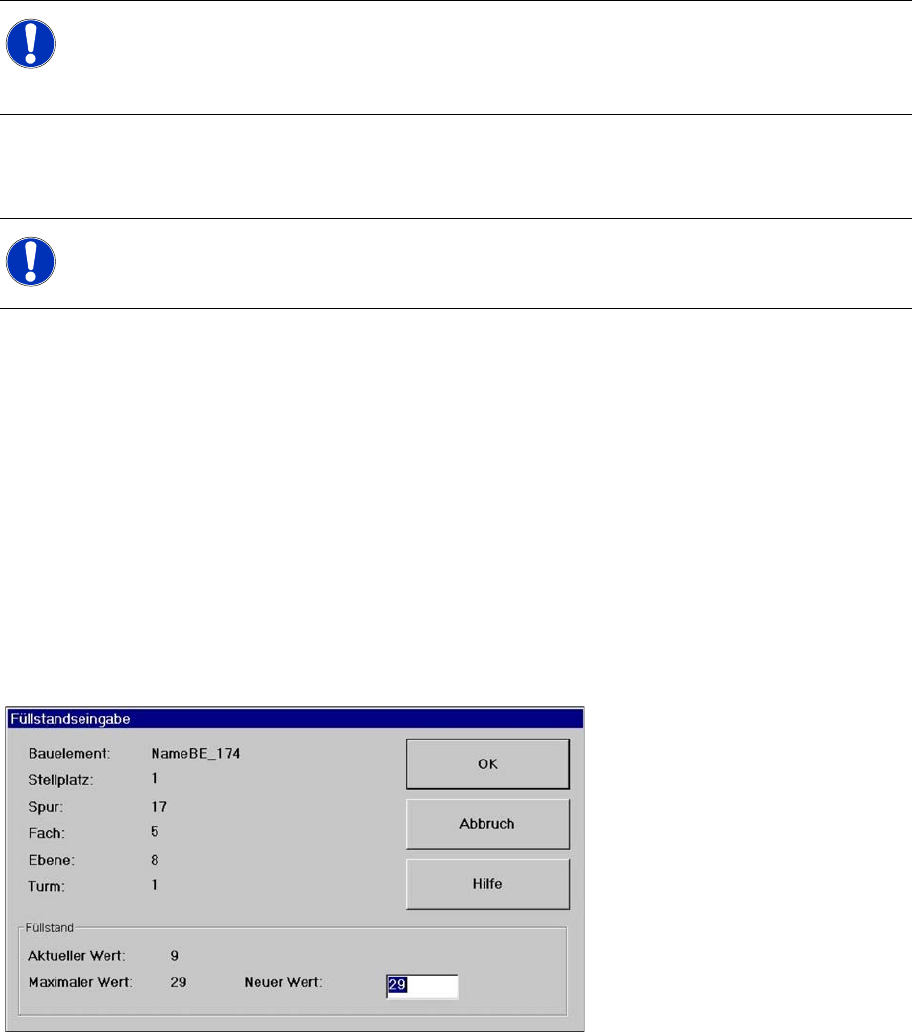

5-15: Dialogbox "Füllstandseingabe"
Eingabefeld "Neuer Wert"
X
Aufgaben für das Bedienpersonal
Bestück- und Einzelfunktionen des MTC2 (SW 50x) Einzelfunktionen MTC2
86 SIPLACE MTC2 Bedienungsanleitung
Schaltfläche "Maximaler Füllstand"
Bestätigung, dass das Flächenmagazin in der ausgewählten Ebene vollständig aufgefüllt ist.
Die Füllstandsanzeige in der Tabelle wird aktualisiert.
Feld "Gesamte Kassette":
Schaltfläche "Außer Betrieb"
Alle Flächenmagazine der ausgewählten Kassette werden außer Betrieb gesetzt, d. h. sie sind für das
Abholen von Bauelementen gesperrt. Es wird eine Meldung angezeigt und die Füllstandsanzeige für die
entsprechende Ebene in der Tabelle rot angezeigt.
Schaltfläche "Maximaler Füllstand"
Bestätigung, dass die Flächenmagazine in allen Ebenen der ausgewählten Kassette vollständig
aufgefüllt sind.
Die Füllstandsanzeige in der Tabelle wird aktualisiert.
5.3.3 Einzelfunktionen MTC2
Mit der Schaltfläche
Mechanische Funktionen...
in der Ansicht "Matrix Tray Changer" (siehe (5.3.2.1
Ansicht "Matrix Tray Changer"
J
84 ) ) können die Einzelfunktionen für den MTC2 aufgerufen werden.
5.3.3.1 Einstellbox "MTC Mechanische Funktionen"
WARNUNG:
Die Einzelfunktionen dürfen nur von entsprechend qualifiziertem und geschultem Personal
ausgeführt werden, da durch unsachgemäße Handhabung Körperverletzungen und/oder
Schäden an der Maschine die Folge sein können.

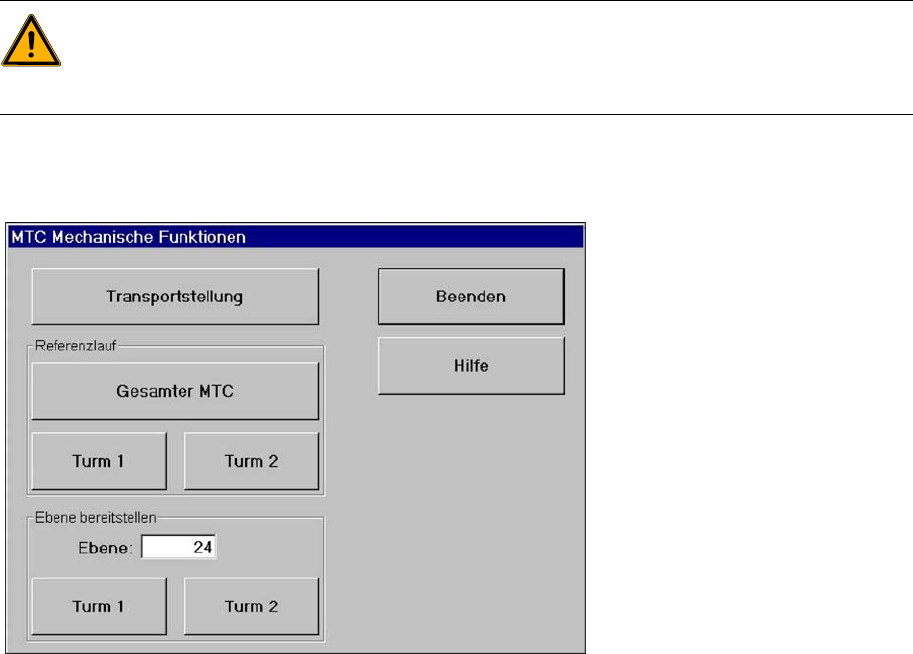

5-16: Einstellbox "Matrix Tray Changer Einzelfunktionen"
