xxviii ■ 标贴张贴位置警告标贴正面2 ■ 送料器安装部 (前后各2处) ■ X轴托架部 (前后) ■ Y轴线性标尺部 ■ 下方盖板部 (前后) 3 3 2. 禁止拆卸 2 2 3 2 3. 当心强磁场 1 1. 危险！禁止触摸 1. 危险！禁止触摸线性轴护盖直线电机部 ■ 盖板内部 ■ 侧面 (左右) 95202-L2-20

xxvii

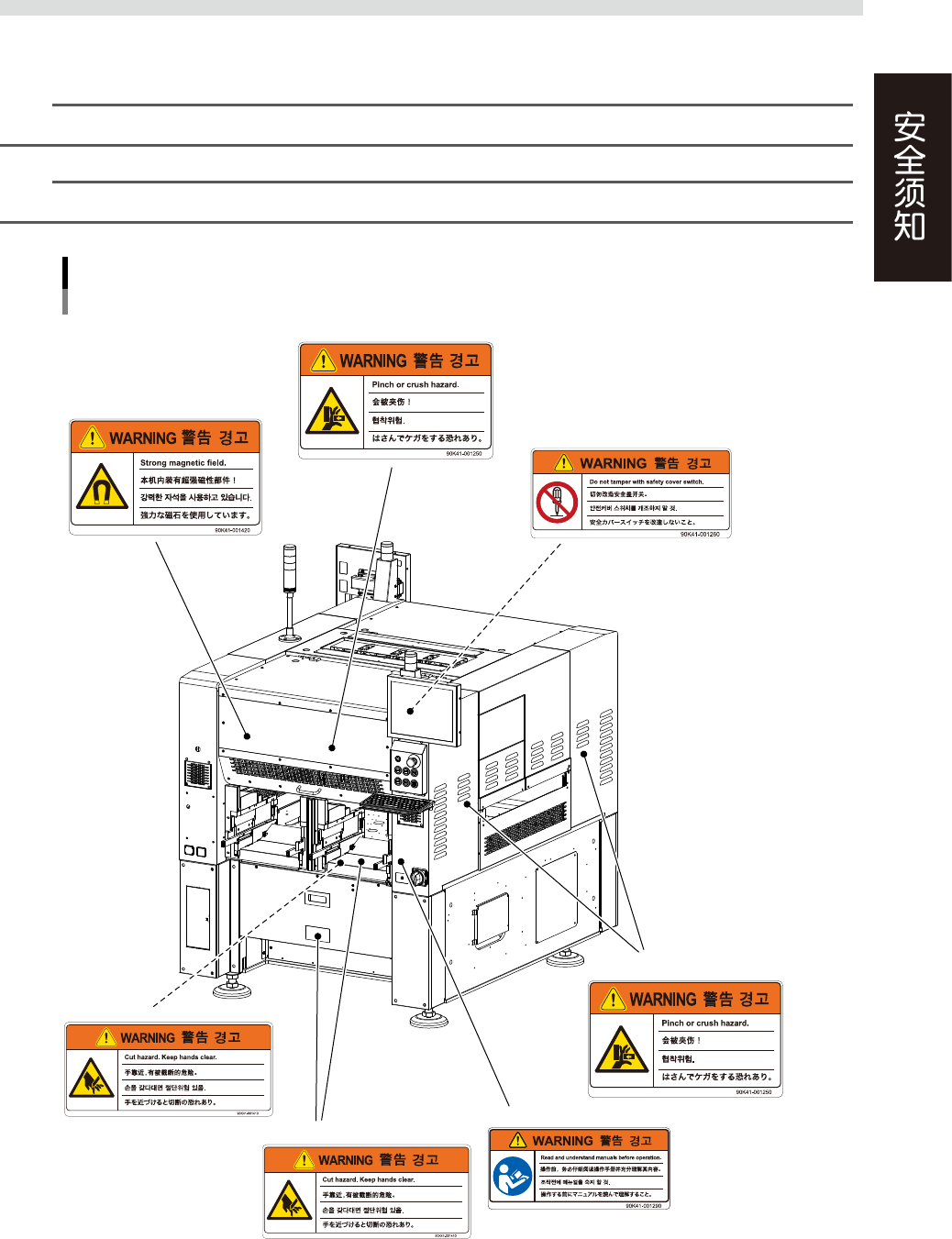

3.4 警告标贴的张贴位置

为了安全使用设备，如下图所示，在设备各个部位张贴了警告标贴，务必严格遵守标贴指示。此外，关于本节所

示警告标贴以外的安全注意事项，请参阅本章“1. 关于安全”的内容。

要点

根据机型不同，标贴的内容及张贴位置也会有所不同，基本上张贴于下图所示的位置。

要点

关于设备装置的电源连接，请参照保养手册或用户操作手册附录中所记载的“电源连接部”的内容。

警告标贴

正面1

■ 机盖内部 (前后)

■ 传送轨开口部 (前后、左右)

■ 切带机部

■ 机盖 (前后)

■ 电源主控开关部

■ 切带机内部

95201-L2-10

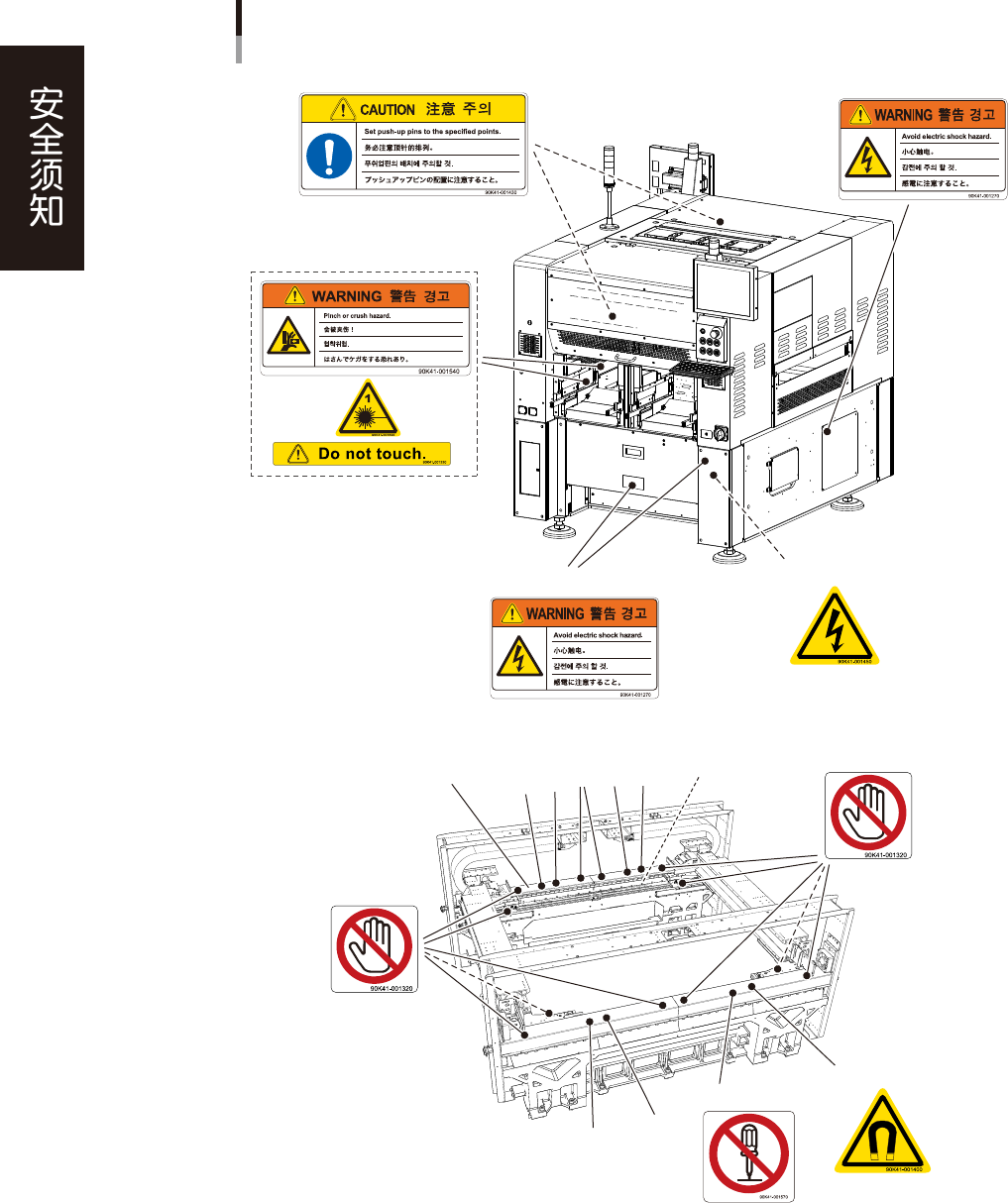

xxviii

■ 标贴张贴位置

警告标贴

正面2

■ 送料器安装部 (前后各2处)

■ X轴托架部 (前后)

■ Y轴线性标尺部

■ 下方盖板部 (前后)

2. 禁止拆卸

3. 当心强磁场

1. 危险！禁止触摸

线性轴护盖

直线电机部

■ 盖板内部

■ 侧面 (左右)

95202-L2-20

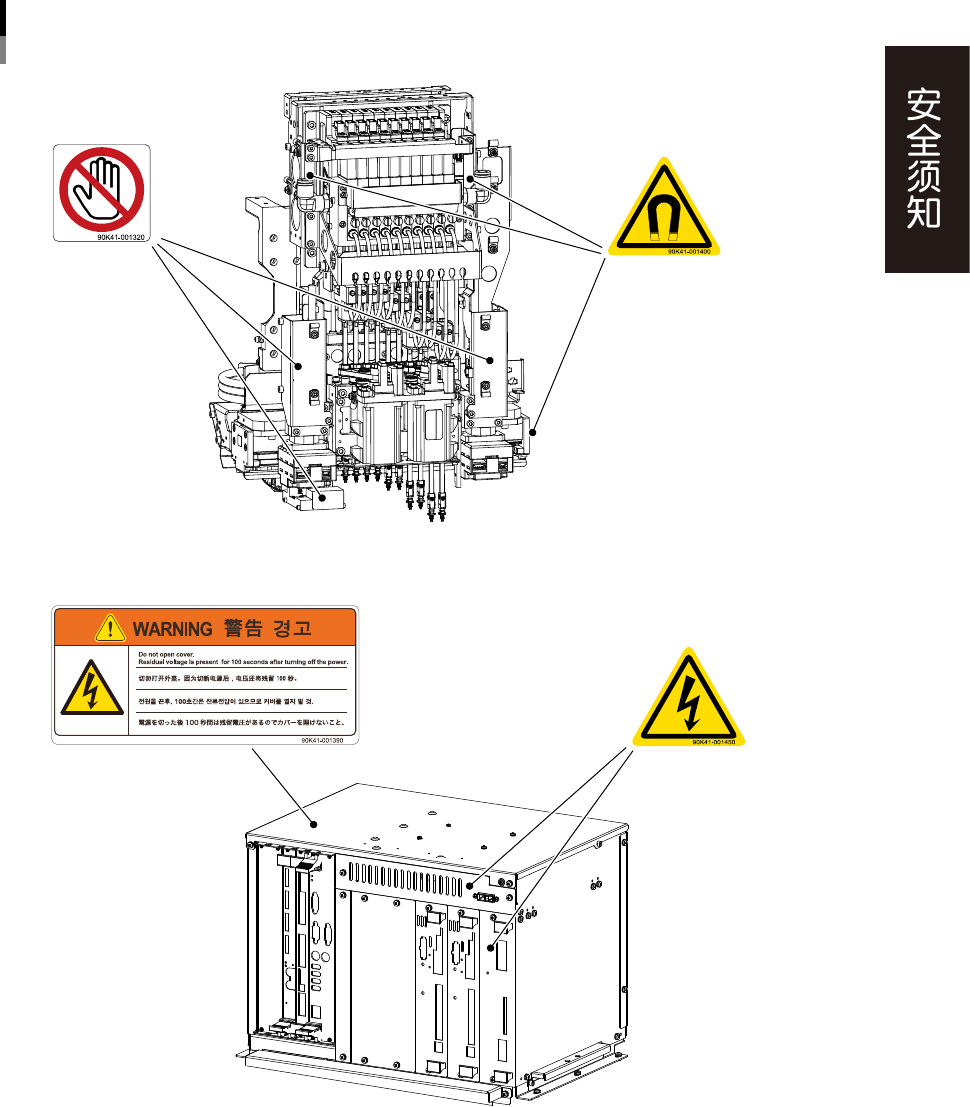

xxix

■

标贴张贴位置

警告标贴

■ 贴装头

■ 相机装置

■ SC轴线性标尺部

■ 控制箱部

■ 控制箱顶面

■ 控制箱正面盖板

95204-L2-20
