1.2.2 吸嘴前端的清洁
若吸嘴前端只有少量脏污，可以使用随机附带的“清洁吸嘴前端用胶带”清除。若选购有超声波清洗器 ( 选购件 ) 时，
可以先用超声波清洗器清洗吸嘴之后，再用“清洁吸嘴前端用胶带”清洁，效果会更佳。
下面，介绍使用超声波清洗器与清洁吸嘴前端用胶带清洁回弹吸嘴前端部的方法。
c
注意
清洁吸嘴前端部时，请使用本公司推荐的清洁胶带 (TAPE. CLEANER: LGT-M8895-00X)。
除此以外的胶带，请勿使用。否则，胶带的粘胶黏附在吸嘴上可能会导致贴装不良。
n
要点
关于清洁吸嘴前端用胶带的详细使用方法，请参照随胶带附带的使用说明书。
e
1

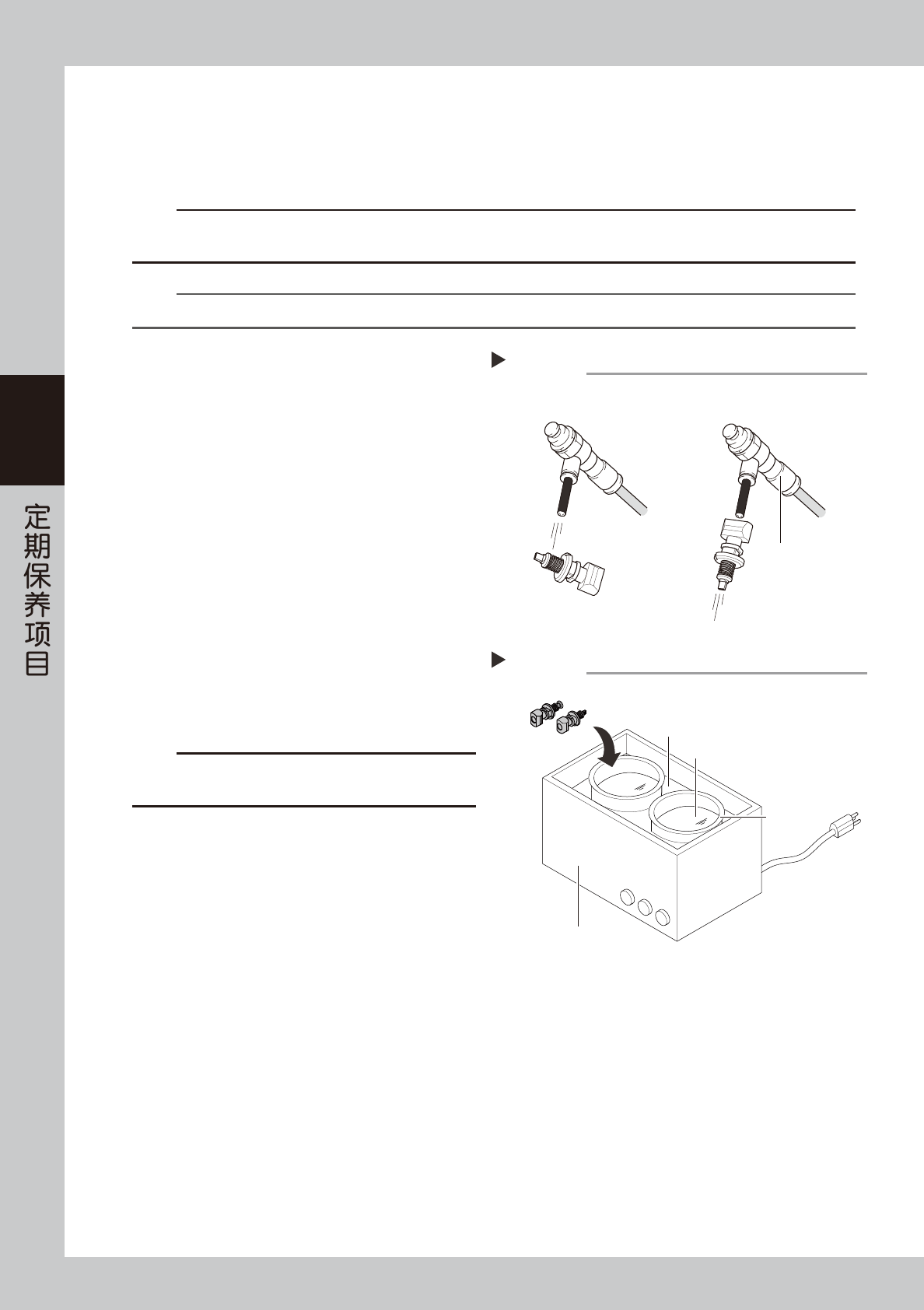

拆卸吸嘴。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 从贴装头上拆下吸嘴。
配备吸嘴交换站时，按 [ 装置 ] -“Head”画面
的 [ 吸嘴交换站开闭器 ] 按钮，使吸嘴交换站
的开闭器打开之后，取出吸嘴。
2
清洁回弹部。
若回弹部积有尘屑，使用喷气工具 ( 选购件 ) 等吹
除尘屑。
55366-L2-00
3

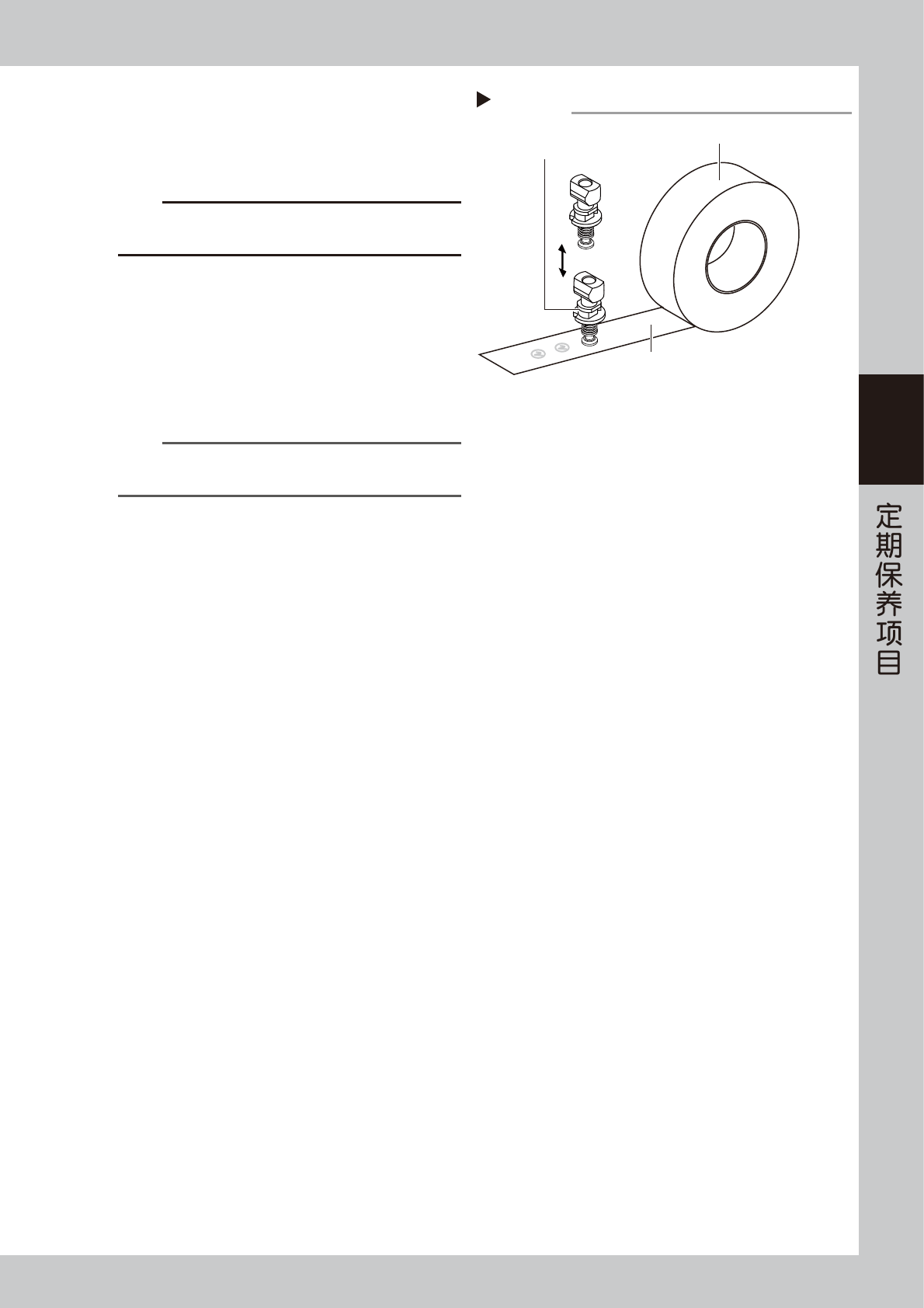

用超声波清洗器清洗吸嘴。
1. 将吸嘴放入超声波清洗器内的容器中( 烧杯等 )。
2. 在容器内加入 IPA 直到浸没吸嘴。
3. 在超声波清洗器中加入清水。
4. 开启超声波清洗器清洗 10 分钟左右。
55367-L2-00
c
注意
Type304A 吸嘴、Type307A 吸嘴等带 O 型圈的吸嘴，在使用超
声波清洗器清洗之前，请务必先拆下 O 型圈。
4
对吸嘴进行喷气。
1. 将吸嘴从超声波清洗器中取出。
2. 用喷气工具对整个吸嘴进行喷气吹除 IPA。
尤其对回弹部与吸嘴孔需要重点喷气。
喷气
Step 2, 4
喷气工具
(选购件)
■ 对吸嘴孔喷气
■ 对回弹部喷气
超声波清洗器
Step 3
超声波清洗器
烧杯
加入清水
加入IPA
3-6
3
1.3 检查传送部传感器的状态与动作
本机传送部使用的是穿透型光纤传感器。发射光与接受光传感器之间的距离随传送宽度的变化而变化，传感器接
受光的状态也随之变化。本机具有“传感器调整功能”，可以记录调节传送宽度之后的传感器接受光的状态并自动
写入传感器的界限值。
通过定期调节传送宽度，可以检查传送部传感器的感应是否正常，“传感器调节功能”是否正常运行。
检查传送部传感器的状态与动作
发射光
接受光
55305-L2-10

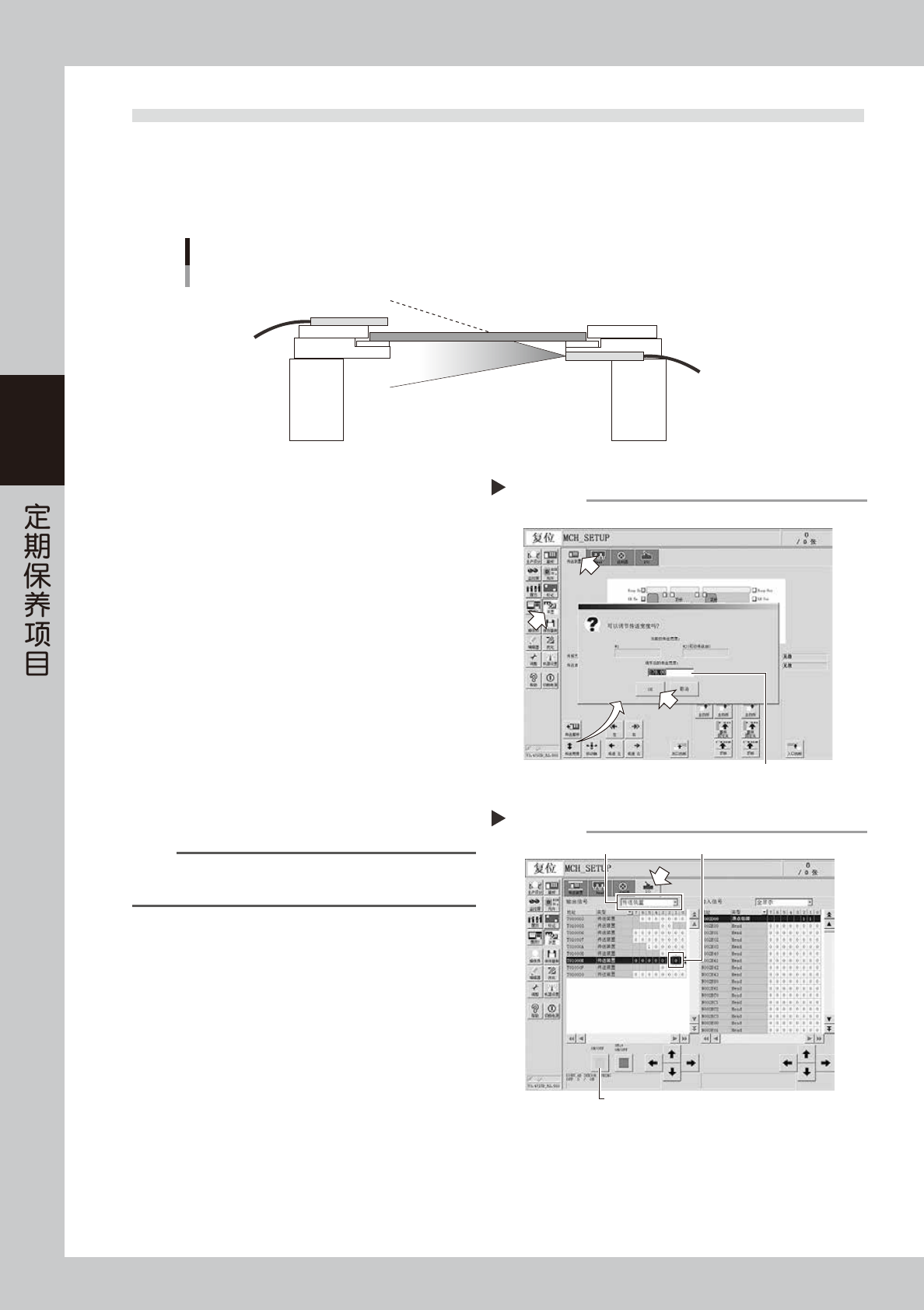

1
打开 [ 装置 ]-“传送装置”画面。
2
按 [ 传送宽度 ] 按钮，调节传送宽度。
显示调节传送宽度的对话框之后，输入任意的传送
宽度，按 [OK] 按钮。传送宽度变为指定的宽度。
3
确认是否报错。
传送宽度变为指定的宽度之后，若没有显示错误警
告，就说明传感器的感应正常。检查作业到此结束。
若显示了错误警告，需继续进入 Step4 调整传感器。
56300-L2-00
4
调整传感器。
1. 打开 [ 装置 ] -“I/O”画面。
2. 从“输出信号”下拉框中选择“传送装置”。
3. 选择地址 (T01000E,1)“CONV SENSOR
TUNING ( 调节传送装置的传感器 )”。
n
要点
双轨贴片机中，“T01000E,1”为轨道 1 用的传感器 ；
“T01000E,3”为轨道 2 用的传感器。
4. 按 [ON/OFF] 按钮，切换
0(OFF) → 1(ON) → 0(OFF) 进行调节。
56301-L2-00
5
再次确认是否报错。
再次调节传送宽度，确认不再显示错误警告。
6
检查传感器周围。
若仍然显示错误警告，可能传感器周围接受光的状
态不佳或传感器 ( 放大器 ) 故障、光纤断裂。此时，
需先清除传感器部的脏污或尘屑之后，再次按照
Step4 的步骤调整传感器。
检查传送部传感器的感应是否正常
Step 1-2
＜以双段传送台机型画面为例＞
输入传送宽度
调整传送部的传感器
2
3
4
Step 4
