3-32 3 4.4.5 给花键轴加油 ( 需要时 ) n 要点 花键轴 (Z 轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容易生锈。因此，请根据需要， 涂抹指定的润滑油 (NSL) 以防止生锈。 1 e 使贴装头部移到贴片机的正面侧。 1. 按紧急停机按钮之后，打开贴片机正面的机盖。 2. 使用一次性换料车的机型，需将料车从贴片机上拆下。 3. 用移动把手将贴装头部移到贴片机正面一侧。 2 清洁花键…
3-31
3
4.4.3 花键轴 (Z 轴 ) 的动作确认
下面，介绍花键轴 (Z 轴 ) 的动作确认方法。
1
e
使贴装头部移到贴片机的正面侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上拆下。
3. 用移动把手将贴装头部移到贴片机正面一侧。
2

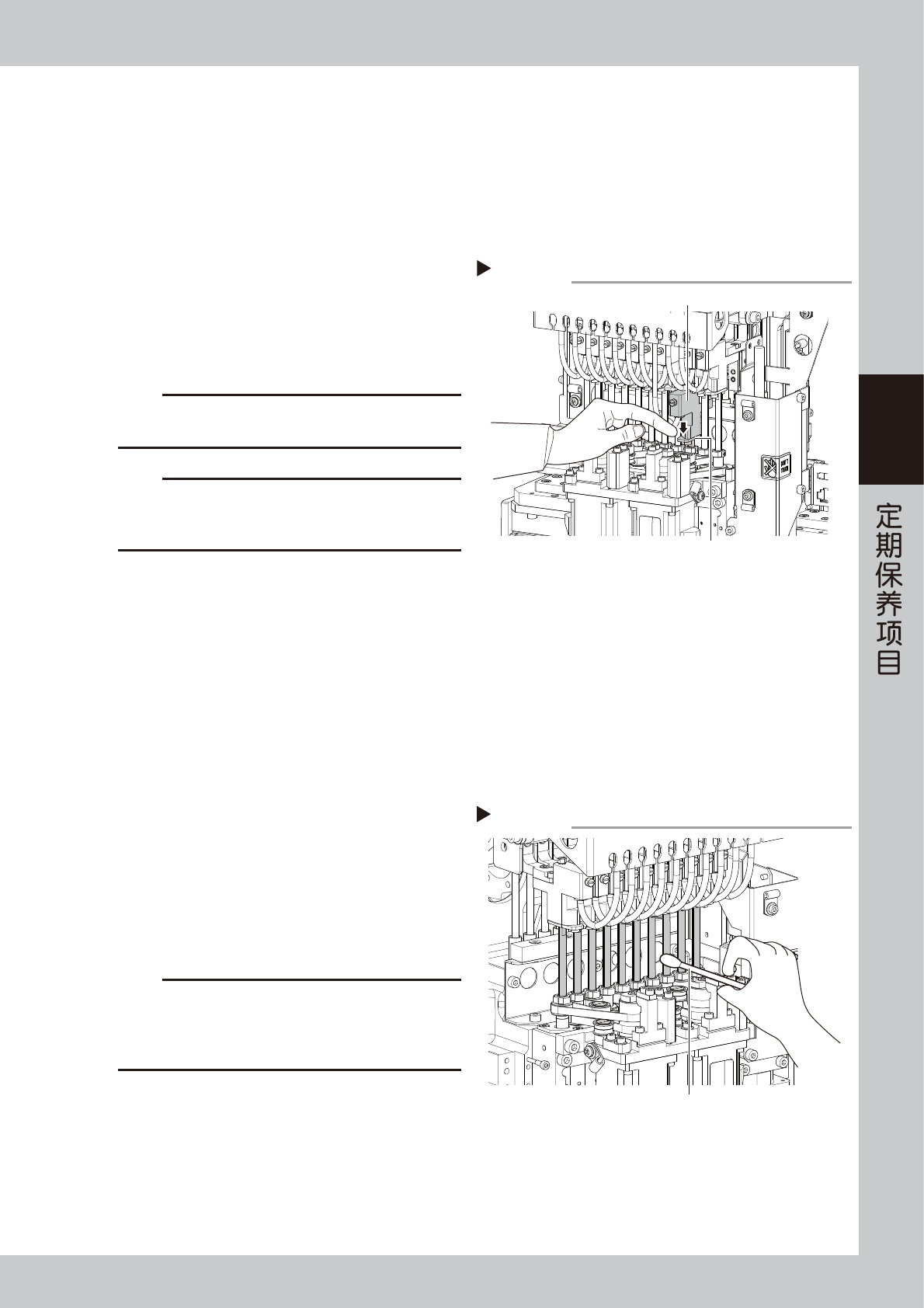

使花键轴 (Z 轴 ) 上下移动。
用手指按压花键轴 (Z 轴 ) 的接头块下部，使 Z 轴下
降。松开手指，Z 轴自动返回原位。确认与其它花
键轴相比，在动作与异响方面无异常。
55371-L2-00
c
注意
请勿触摸轴的表面。因为轴表面的润滑油一旦失去，轴表面
可能会生锈。
c
注意
在花键轴有异常的状态下运行贴片机，可能会导致致命故障。
若发现花键轴有异常，请务必立即中断运行并及时与销售代
理商或 YAMAHA 联系。
4.4.4 花键轴表面的检查与清洁
下面，介绍检查与清洁花键轴表面的方法。
1
e
使贴装头部移到贴片机的正面侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上拆下。
3. 用移动把手将贴装头部移到贴片机正面一侧。
2
目视检查花键轴的表面。
目视检查花键轴的表面是否有脏污或粘附有尘屑。
3
清洁花键轴。
若花键轴表面有脏污或粘附有尘屑，需用无尘纸或
棉棒等擦拭花键轴。
55329-L2-10
c
注意
花键轴表面的润滑油一旦失去，轴表面可能会生锈。清洁时，
请务必注意不要擦掉轴表面的润滑油。若为了清洁而不得不
擦掉润滑油时，请按照本章后述“4.4.5 给花键轴加油 (需要时 )”
涂抹润滑油。
Step 2
使Ｚ轴上下移动
用手指按压
接头块
清洁花键轴
棉棒
Step 3
3-32
3
4.4.5 给花键轴加油 ( 需要时 )
n
要点
花键轴 (Z 轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容易生锈。因此，请根据需要，
涂抹指定的润滑油 (NSL) 以防止生锈。
1
e
使贴装头部移到贴片机的正面侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上拆下。
3. 用移动把手将贴装头部移到贴片机正面一侧。
2
清洁花键轴。
用无尘纸或棉棒等擦拭花键轴。
55372-L2-00
3
给花键轴涂抹润滑油。
用手指蘸上少量的指定润滑油 (NSL) 在花键轴的表
面均匀地涂抹薄薄的一层。
55373-L2-00
4
擦去多余的润滑油。
1. 用手使花键轴上下数次。
2. 用无尘纸或棉棒等擦去花键轴上下堆积的多余
润滑油。
c
注意
擦去多余的润滑油时，注意不要将花键轴表面的润滑油全部
擦除。
清洁花键轴
Step 2
棉棒
给花键轴涂抹润滑油
Step 3
花键轴
3-33
3
4.5 SC 轴软电缆的确认
SC 轴软电缆，是为配合扫描相机移动时线束不致下垂，而使电缆本身具有强度的平型复合电缆。但，长期使用会
因强度结构的老化、变形等导致电缆下垂，碰触 SC 轴的底板，引起故障。为此，需要定期确认。若下垂明显时，
建议即时更换。
确认SC轴软电缆的状态
贴装头部
SC轴部
扫描相机部
软电缆
确认软电缆无下垂
55330-L2-10
n
要点
若 SC 轴软电缆有下垂时，请与 YAMAHA 或销售代理商联系。
