3-37
3
4
将传送宽度调到最小。
1. 关闭贴片机的正面机盖，解除贴片机的紧急停
机状态。使用一次性换料车的机型，需将料车
装回贴片机。
2. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的画面。
3. 在“调节后的传送宽度”输入框中输入最小宽
度“50”并按 [OK] 按钮。传送宽度变为指定的
宽度。
4. 按照 Step2 的方法使传送台 2 的顶板上升。
参考
调节传送宽度，顶板将自动下降。
5
e
擦拭还未擦到的部位。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，为便于清洁 U 轴需
将料车从贴片机上拆下。
3. 用不起尘的无尘纸等擦拭在 Step3 中还未擦到
的部位。
55335-L2-10
6
涂抹润滑油。
1. 在传送宽度为最小的状态下，用手指将指定的
润滑油 (NSL) 均匀地涂抹在滚珠丝杆、六角轴、
导轨的表面以及螺旋槽、移动导槽部。
2. 关闭贴片机的正面机盖，解除贴片机的紧急停
机状态。使用一次性换料车的机型，需将料车
装回贴片机。
3. 按照 Step1 的方法将传送宽度调到最大。
e
4. 按照 Step2 的方法使传送台 2 的顶板上升。
5. 按紧急停机按钮之后，打开贴片机的正面机盖。
使用一次性换料车的机型，为便于给 U 轴涂抹
润滑油，需将料车从贴片机上拆下。
6. 用手指给在 1. 中未涂抹到的部位涂抹润滑油。
55336-L2-10
7
使润滑油均匀遍布 U 轴各部。
1. 关闭贴片机的正面机盖，并解除贴片机的紧急
停机状态。使用一次性换料车的机型，需将料
车装回贴片机。
2. 按照 Step1 与 Step4 的方法反复数次将传送宽
度调到最大与最小。
8
e
擦去多余的润滑油。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，为便于擦去 U 轴的
多余润滑油，需将料车从贴片机上拆下。
3. 擦去滚珠丝杆、六角轴、导轨各个端部堆积的
多余润滑油。

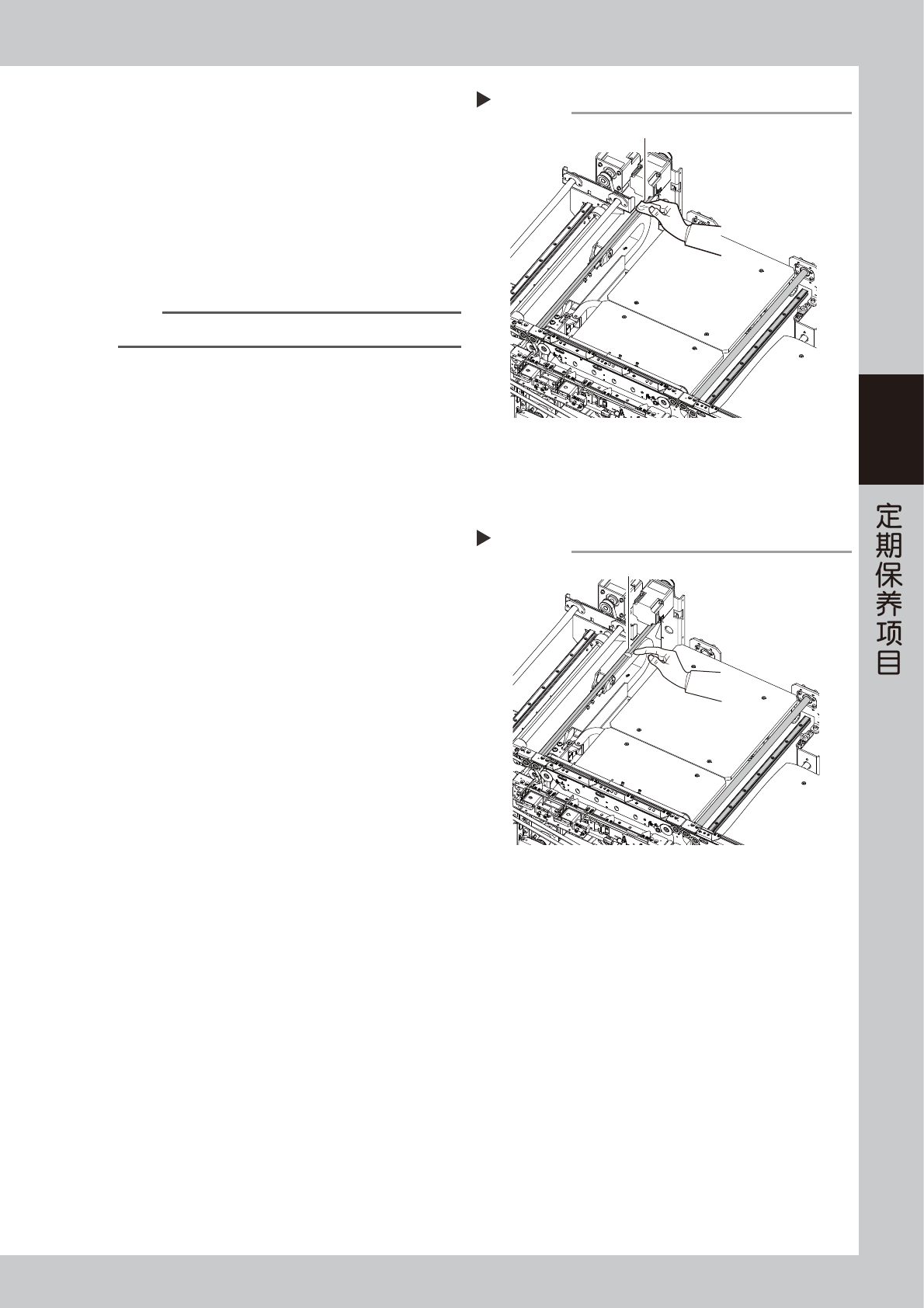

擦拭U轴还未擦到的部位
Step 5
擦拭还未擦到的部位
给U轴各部涂抹润滑油
Step 6
润滑油 (均匀涂抹)
3-38
3
5.6 个月

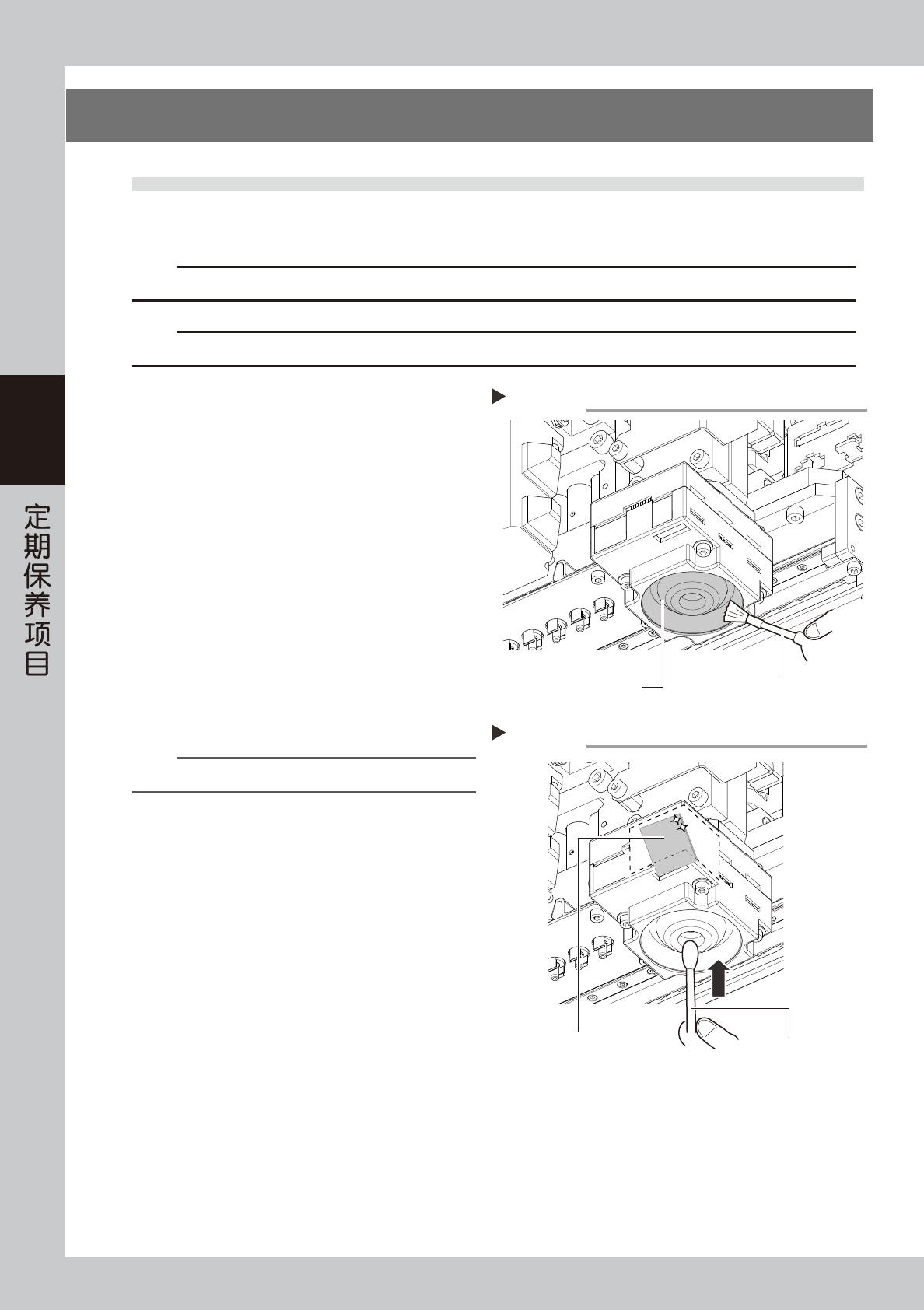

5.1 基准标记识别相机的清洁
基准标记识别相机安装在贴装头部的右侧 ( 左侧的为选购件 )。长期使用贴片机，该相机的照明装置也会因尘屑等
而脏污，建议定期对该照明装置进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
c
注意
发生与照明相关的故障或问题时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
1
e
移动贴装头部。
1. 将易受磁场影响的手表、ID 磁卡等随身物品取
出。
2. 按紧急停机按钮之后，打开贴片机的正面机盖。
3. 使用一次性换料车的机型，为便于清洁基准标
记识别相机需将料车从贴片机上拆下。
4. 用移动把手将贴装头部移到便于清洁基准标记
识别相机的位置。
2
清洁照明部。
用气吹毛刷清除照明部的尘屑。
55340-L2-10
3
清洁反光板。
如右图所示，用浸有少量镜头清洁剂的棉棒擦拭反
光板。
55376-L2-00
参考
气吹毛刷与镜头清洁剂为选购件。
基准标记识别相机的照明
用气吹毛刷清除尘屑
Step 2
气吹毛刷
浸有镜头清洁剂的棉棒
清洁反光板
Step 3
反光板
3-39
3
5.2 扫描相机的清洁
扫描相机的照明扩散板与棱镜会因积尘而脏污，建议定期进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。因为相机内部使用了玻璃配件，可能会被损坏。
1
拆下所有贴装头上的吸嘴。
有吸嘴交换站时
1. 按 [ 装置 ] -“Head”画面的 [ 更换吸嘴 ] 按钮，
打开“更换吸嘴”画面。
2. 从“贴装头号码”下拉框中选择“ALL”，从“吸
嘴类型”下拉框中选择“放回吸嘴”。
3. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被放
回吸嘴交换站中。
56309-L2-00
n
要点
若没有选配吸嘴交换站，可以按紧急停机按钮之后，打开贴
片机正面的机盖，用手拆下吸嘴。
2
使贴装头部移到贴片机正面侧。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品取
出。
2. 按紧急停机按钮之后，打开贴片机的正面机盖。
3. 用移动把手将贴装头部移到贴片机的正面一侧。
3
移动扫描相机。
1. 用手将所有贴装头 ( 吸嘴基座部 ) 移到上升端。
2. 将扫描相机移到 R 轴电机的右侧。此时，注意
不要用力过大。
n
要点
若基准标记识别相机只配备了一台 ( 单一相机规格 )，将扫描
相机移到左端会便于清洁相机。
4
清洁照明扩散板与棱镜。
1. 用棉棒擦拭主照明扩散板的顶面与棱镜面的尘
屑。棱镜面较窄，可将棉棒的前端搓细之后轻
轻擦拭。
2. 用棉棒擦拭侧视照明扩散板与棱镜。棱镜面从
正面无法看见，需用小镜子等才能看见。
55341-L2-00
55342-L2-00
c
注意
请勿使用溶剂。否则，棱镜的表面处理可能会被损坏，扩散
板可能会变色。
5
将吸嘴装回原位。
若吸嘴是用手从贴装头上拆下的，需将吸嘴装回原
贴装头。
放回吸嘴
Step 1
[更换吸嘴]按钮选择“ALL”
选择“放回吸嘴”
照明扩散板与棱镜的清洁
Step 4
照明扩散板
棱镜
棉棒
照明扩散板与棱镜的清洁位置
主照明用扩散板
侧视照明用扩散板
侧视照明用棱镜
贴片机正面
主照明用棱镜
