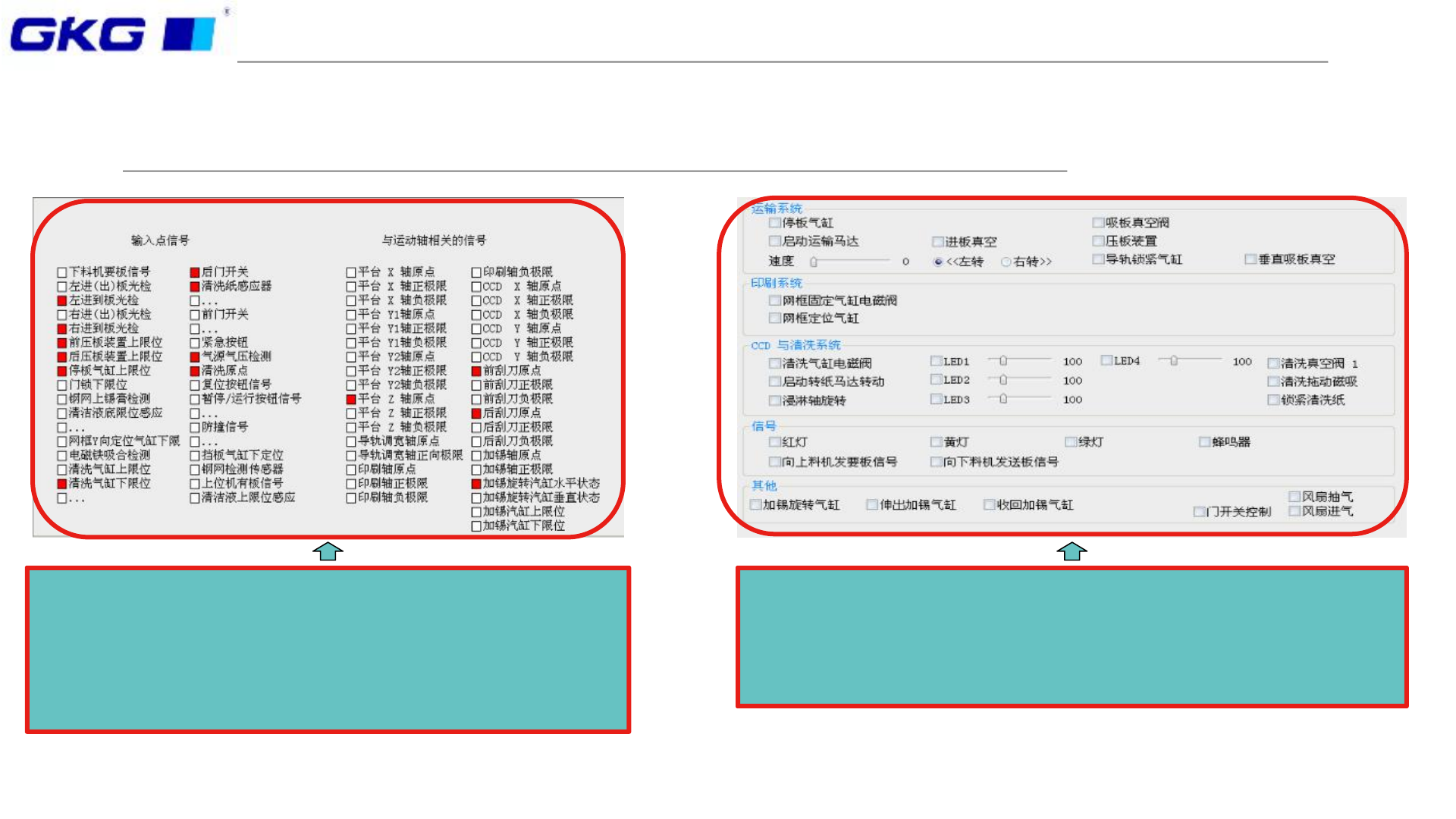

八、I/O信号——输入与输出
1、输入：此部分集合了印刷机所有的输入点信号，通常输入
点信号，在排查机器故障时使用较多，辅助确认原点与极限信
号。
2、运动轴相关信号：在此部分可查看检测运动轴所有的极限
与原点信号，以此排除感应器故障，辅助排查机器故障。
2、输出：主要包含：运输系统、印刷系统、CCD与清洗系统、信号
部分、其他功能部分。
此部分的主要功能有两点：1）在安装机器完毕后，手动检查各部分
功能是否在手动验证下OK。2）辅助排查机器故障。
九、运动控制
1、平台马达：X/Y1/Y2轴，根据
不同机型，运动范围也不同，而
三轴的补偿值为：运动范围最大
值/2=补偿值，即，X轴补偿值最
大为10mm，Y1/Y2也同样如此，
Z轴部分为Z轴最大运动行程（注：
Z轴最大运动行程，不是印刷位置，
此部分需要明确）
2、CCD马达：CCDX/CCDY轴，
根据机型的不同，行程也不同，
安装调试时，可在此部分手动验
证CCD部分是否正常。
3、印刷马达：印刷轴与加锡轴，
在安装调试时，可手动验证走位
行程，以此检验运动轴是否正常，
十、生产设置与其他设置
生产设置：
1、视觉校正：默认必须勾选，此选项为CCD抓取MARK点校正功能。
2、检查校正结果：勾选此选项，CCD会在抓取MARK点后，再次检查校正后的MARK点位
置。
3、清洗：勾选后，机器才会按照清洗设置进行清洗，软件默认勾选。
4、印刷：软件默认勾选，不勾选没有印刷动作。
5、模拟生产：此功能应用于机器老化与CPK，在客户处并不常用。
6、生成CPK数据：应用于CPK（机器定位精度），需配合GKG印刷机CPK软件才可使用。
7、使用3个MARK点防呆：使用后，可定制3个MARK点，防止板子放反导致印刷失误。
8、显示调节窗口：检查PCB与钢网贴紧程度，同时可调节偏位，与升降误差补偿同步。
其他设置：
1、使用蜂鸣器开关：勾选后，机器报警会蜂鸣器闪烁
并蜂鸣。
2、使用转纸与清洗剂开关：勾选后，没有清洗液或清
洗纸后会报警，报警后，清洗架不做清洗动作，消除报
警并加装清洗液与清洗纸后，才会正常清洗。
3、导轨上压片上压印刷：应用于1.0以下的PCB板，勾
选后，压板会一直伸出（在印刷时，也一直伸出，停止
生产后，才会回缩）。
4、导轨上压片收回印刷：与上述应用范围相同，但区
别是在印刷时，压边会收回，减少PCB与钢网的间距。
5、使用吸板真空：勾选此选项后，平台会吸真空，但
需要搭配真空吸腔或GKG专用底座才可，目的是吸稳
PCB，增加下锡量。
6、印刷时不用吸板真空：勾选后，印刷时不开启真空，
在定位与脱模时，真空会开启，保证PCB脱模与定位平
稳。
7、使用压力原点：国内机器未配备此功能，其含义为，
以3KG作为施压零点位置，在此基础之上，加压力或者
减压力，其目的是保证压力更准。
8、使用垂直吸板真空：选配，在机器参数中对应【导
轨吸附功能】，目的是把钢网与PCB吸平，应用于张力
不够的钢网，但张力太差的，不保证完全吸平。
