Stationssoftware 704.03 SP1 / Installationsanleitung Ausgabe 10/2011 Edition
7.5 Überprüfung / Update der Embedded Software
Falls die korrekten eSW-Versionen sich nicht auf der Maschine befinden, wird der Hochlauf der
Maschine unterbrochen.
► Führen Sie in diesem Fall einen eSW-Download durch.
► Führen Sie einen Gesamt-Referenzlauf für die Maschine durch.
7.6 Ablageort der Maschinendateien (Kalibrierdaten etc.)
Die maschinenspezifischen Konfigurations-, Vermessungs- und Parameterdaten sind in XML-
Dateien unter dem Verzeichnispfad C:\Sirio\Work\Individual abgelegt. Diese XML-Dateien
enthalten alle Kalibrierdaten.
45
Stationssoftware 704.03 SP1 / Installationsanleitung Ausgabe 10/2011 Edition
7.7 Erforderliche Kalibrierschritte
Nach einem Upgrade von Stationssoftware 701.xx und dem anschließenden ersten Hochlauf der
Stationssoftware sind einige Kalibrierschritte erforderlich.
Voraussetzungen:
– Die eSW-Versionen müssen aktualisiert sein.
– Der Referenzlauf muss erfolgreich durchgeführt sein.
– Auf jedem C&P20A-Bestückkopf am Segment 1 muss sich eine Kalibrierpipette (1235)
befinden.
Abbildung 7-9: Erforderliche Kalibrierschritte
► Wählen Sie die in der Abbildung markierten Kalibrierschritte aus und klicken Sie auf Weiter.
► Wählen Sie in den folgenden Eingabemasken jeweils alle möglichen Komponenten aus (alle
Transportspuren, alle Portale, alle Pipettenwechsler).
46
Stationssoftware 704.03 SP1 / Installationsanleitung Ausgabe 10/2011 Edition
7.8 Kalibrierdaten in das EEPROM speichern
Damit die Funktion "Schneller Kopftausch" genutzt werden kann, müssen nach einem Upgrade von
Stationssoftware 701.xx die kopfspezifischen Kalibrierdaten im EEPROM des Kopfes gespeichert
sein. Für Bestückköpfe, für die keine kopfspezifischen Daten im EEPROM gespeichert sind,
werden die auf dem Stationsrechner befindlichen Daten in das EEPROM des jeweiligen
Bestückkopfes wie folgt übernommen.
Voraussetzung:
– Die eSW-Versionen müssen aktualisiert sein.

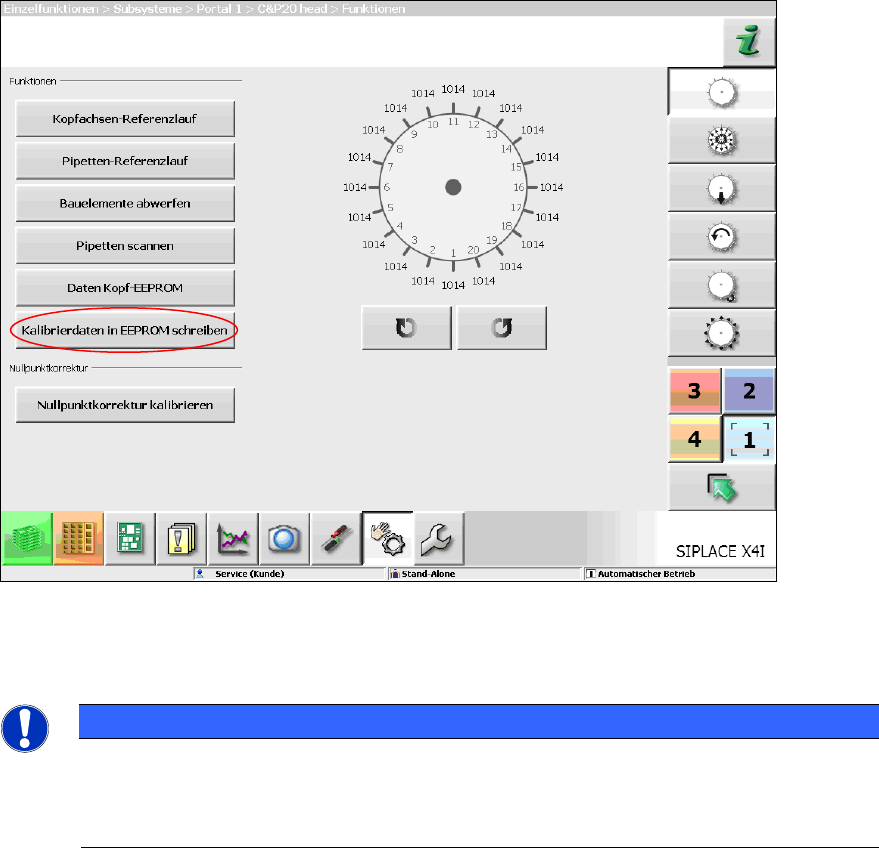

Abbildung 7-10: Kalibrierdaten im EEPROM speichern
► Führen Sie die markierte Funktion für jeden Bestückkopf aus.
HINWEIS
Nachdem Sie die Kalibrierdaten gespeichert haben, sollte die Meldung 37200
Getauschte Köpfe ermittelt nicht mehr gezeigt werden, ansonsten müssen Sie die
Maschine neu starten. Wenn die Meldung nach dem Neustart immer noch gezeigt
werden sollte, informieren Sie bitte den SIPLACE Service.
