Stationssoftware 704.03 SP1 / Insta llationsanleitung Ausgabe 10/2011 Edition Ablaufdiagramm: Upgrade v on Software-Versionen 60x Abbildung 3-1: Upgrade von Software-Versionen 60x 12
Stationssoftware 704.03 SP1 / Installationsanleitung Ausgabe 10/2011 Edition
3.5 Upgrade von Software-Versionen 60x (Bestückautomaten der X-
Serie)
Beim Umsteigen von Stationssoftware-Versionen 60x ist eine komplette
Neuinstallation/Neukalibrierung und meistens auch ein Hardware-Umbau notwendig. Hierzu gibt es
ein entsprechendes Upgrade-Paket, das bei Bedarf vom SIPLACE Service installiert werden kann.
– Ser.Nr. B001 – B325: sind nicht auf SW 70x hochrüstbar.
– Ser.Nr. B326 – B599: sind nur durch ein Projektteam aus München auf SW 70x hochrüstbar.
– Ser.Nr. B600 – B751: Update auf CAN-Knoten und Hochrüstung des C&P20-
Pipettenwechslers auf Version -04 notwendig.
– Ab Ser.Nr. B752 ist die SW-Hochrüstung auf SW 70x ohne weitere HW-Umbauten möglich.
Im folgenden Ablaufdiagramm sind die einzelnen Schritte beschrieben, die Sie für den Upgrade
durchführen müssen. Im Überblick sind es:
– eSW-Datei von der Installations-CD herunterladen (Verzeichnis Upgrade_Preparation) und
einen eSW-Download für die Bestückköpfe (TQM) mit CACCIA von einem Service-PC
durchführen (nicht für C&P6/12-Bestückköpfe)
– Box-PC und Hardware vorbereiten (siehe Ablaufdiagramm)
– Windows XP Embedded (empfohlen) oder Windows XP auf beiden Box-PCs neu installieren
– Maschinenrechner-Software 704.03 SP1 für den Zwei-Rechnerbetrieb installieren, siehe
Kapitel 5
– Visionrechner-Software installieren, siehe Kapitel 6
– Maschine herunterfahren
– Gegebenenfalls Hardware-Umbauten durchführen
– Tische entfernen
– Maschine wieder einschalten
– eSW-Download durchführen (siehe Ablaufdiagramm)
– Vollständige Kalibrierung mit LP- und Kopf-Mapping durchführen
HINWEIS
Sie können auch die vorher gesicherten Mapping-Dateien an den SIPLACE Service
schicken. Die Dateien werden konvertiert und zurückgeschickt. Wenn Sie die
konvertierten Mapping-Dateien wieder einspielen, ist kein LP-/Kopf-Mapping notwendig.
– Produktion starten
11
Stationssoftware 704.03 SP1 / Installationsanleitung Ausgabe 10/2011 Edition

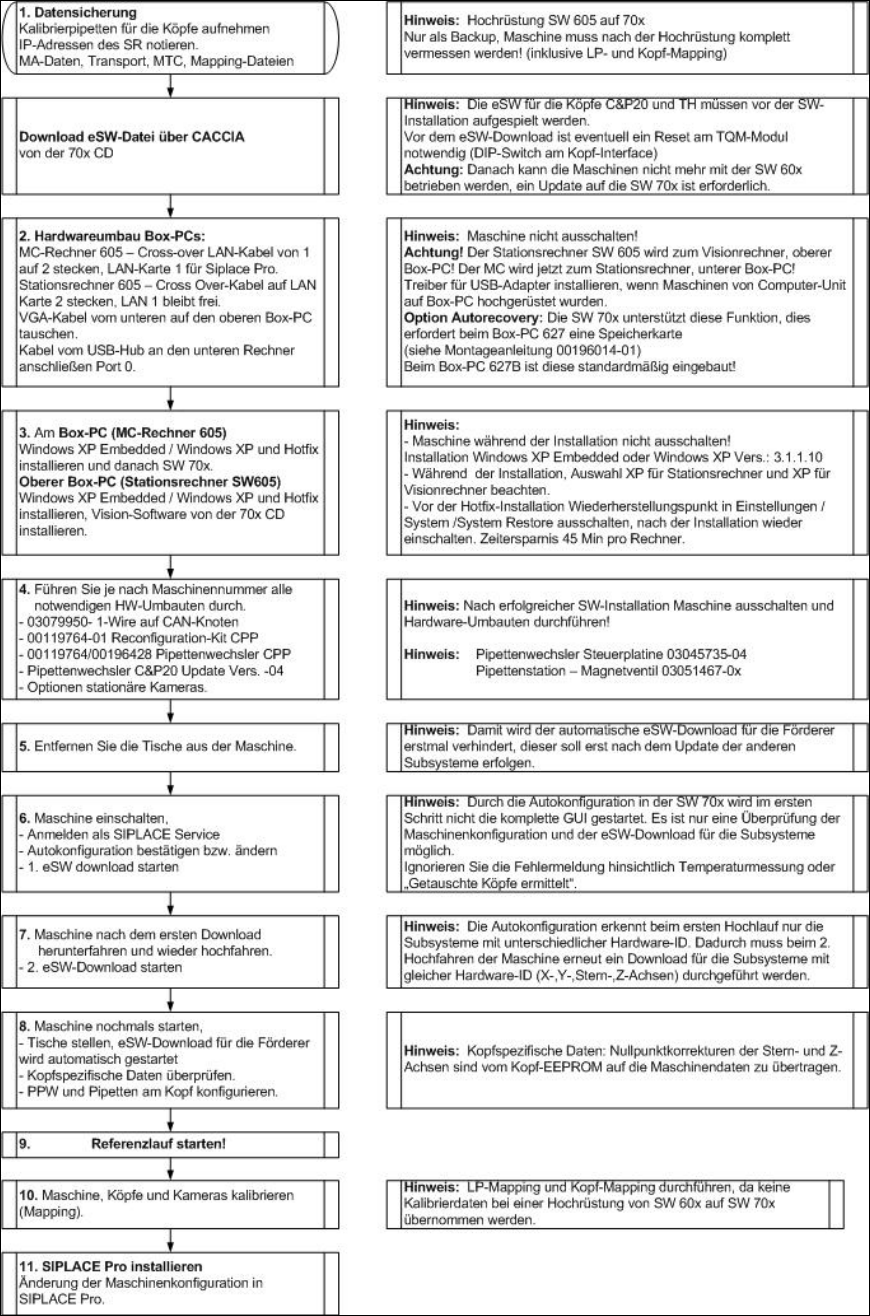

Ablaufdiagramm: Upgrade von Software-Versionen 60x
Abbildung 3-1: Upgrade von Software-Versionen 60x
12
Stationssoftware 704.03 SP1 / Installationsanleitung Ausgabe 10/2011 Edition
4 Voraussetzungen
4.1 Software-Komponenten SIPLACE X-Serie und SX-Serie
4.1.1 Station
Die Station arbeitet mit einer der folgenden Betriebssystemkonfigurationen auf dem bzw. den
Maschinenrechner(n)/Visionrechner(n):
– Microsoft Windows XP Embedded mit Service Pack 2
– Microsoft Windows XP Professional (inkl. Service Pack 3 und aktuelle Hotfixes)
Die Maschinenrechner- und Visionrechner-Software können wahlweise im Ein-Rechner- oder Zwei-
Rechnerbetrieb eingesetzt werden.
4.1.2 Automatenkomponenten
Die einwandfreie Funktion der Stationssoftware setzt folgende Versionen anderer
Automatenkomponenten voraus:
SIPLACE Stationssoftware SIPLACE Vision SIPLACE Pro
Version 704.03 SP1 Version 421 Version 8.0
VORSICHT
Die Funktionsstände von Stationssoftware, Vision-Software und SIPLACE Pro müssen
zusammenpassen.
13
