Stationssoftware 704.03 SP1 / Insta llationsanleitung Ausgabe 10/2011 Edition Abbildung 4-2: Hardware-Komponenten des Rechn ersystem s für die SIPLACE X-Serie in Zwei-Rechnerbetrieb (Prinzipschaltbild) 18
Stationssoftware 704.03 SP1 / Installationsanleitung Ausgabe 10/2011 Edition
4.2 Hardware-Komponenten SIPLACE X-Serie und SX-Serie
Die folgende zwei Grafiken zeigen für die Maschinentypen SIPLACE X2, X3, X4 und X4I die
Hardware-Komponenten des Rechnersystems in Zwei-Rechnerbetrieb:

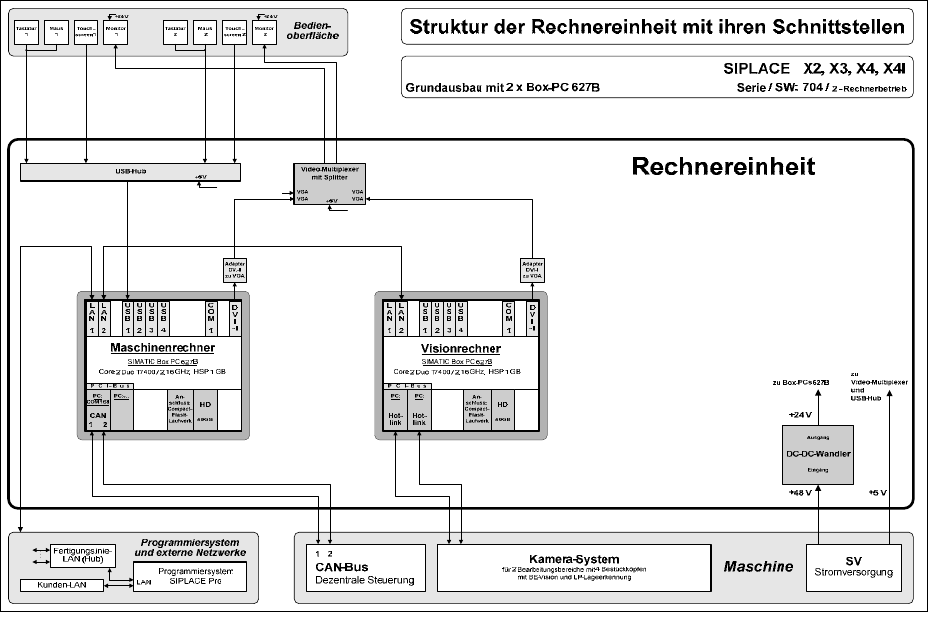

Abbildung 4-1: Hardware-Komponenten des Rechnersystems für die SIPLACE X-Serie in Zwei-Rechnerbetrieb
(Prinzipschaltbild)
17
Stationssoftware 704.03 SP1 / Installationsanleitung Ausgabe 10/2011 Edition
Abbildung 4-2: Hardware-Komponenten des Rechnersystems für die SIPLACE X-Serie in Zwei-Rechnerbetrieb
(Prinzipschaltbild)
18
Stationssoftware 704.03 SP1 / Installationsanleitung Ausgabe 10/2011 Edition
Die folgende Grafik zeigt für den Maschinentyp SX1/SX2 die Hardware-Komponenten des
Rechnersystems in Ein-Rechnerbetrieb.
Abbildung 4-3: Hardware-Komponenten des Rechnersystems für SIPLACE SX1/SX2 in Ein-Rechnerbetrieb
(Prinzipschaltbild)
19
