Stationssoftware 704.03 SP1 / Installationsanleitung Ausgabe 10/2011 Edition

6.1 Begrüßung

Abbildung 6-2: Begrüßung

► Klicken Sie auf die Schaltfläche Next.

Die erforderlichen Dateien werden auf dem Visionrechner installiert.

6.2 Abschluss der Installation

HINWEIS

Es werden unter Status nur die Programme aufgelistet, die tatsächlich gerade installiert

wurden.

Wenn während der Installation eines Programms Fehler aufgetreten sind, wird als

Statusanzeige die Schaltfläche Fehler statt Ok neben dem Namen des Programms

angezeigt.

► Wenn Sie die Log-Datei zur Installation des jeweiligen Programms lesen möchten, klicken Sie

die Schaltfläche Ok (bzw. Error) neben dem Namen des Programms an.

Der Notepad-Editor wird mit der entsprechenden Datei gestartet.

Stationssoftware 704.03 SP1 / Installationsanleitung Ausgabe 10/2011 Edition

Abbildung 6-3: Abschluss der Installation

► Klicken Sie auf die Schaltfläche Finish.

► Schließen Sie die USB-Tastatur am Maschinenrechner an.

► Schließen Sie das USB-CD-Laufwerk am Maschinenrechner an.

► Schalten Sie den Videomultiplexer vom Visionrechner auf den Maschinenrechner um.

VORSICHT

► Warten Sie einige Sekunden nachdem Sie auf Fertig stellen geklickt haben, bevor

Sie den Rechner/die Maschine ausschalten!

Da einige Installationsschritte vom InstallShield erst zum Schluss ausgeführt werden,

ist die Installation sonst möglicherweise unvollständig, was bei weiteren

Installationen zu Problemen führen kann.

HINWEIS

Um nach Abschluss der Installation die Verbindung zwischen der SIPLACE

Visionrechner-Software und der SIPLACE Stationssoftware herzustellen, muss vorher

der Visionrechner und der Maschinenrechner heruntergefahren und anschließend die

Maschine komplett ausgeschaltet werden.

Stationssoftware 704.03 SP1 / Installationsanleitung Ausgabe 10/2011 Edition

► Öffnen Sie dazu am Maschinenrechner das Start-Menü und wählen Sie nacheinander die

Einträge Programs Æ SIPLACE Æ Vision_SR (alle) herunterfahren.

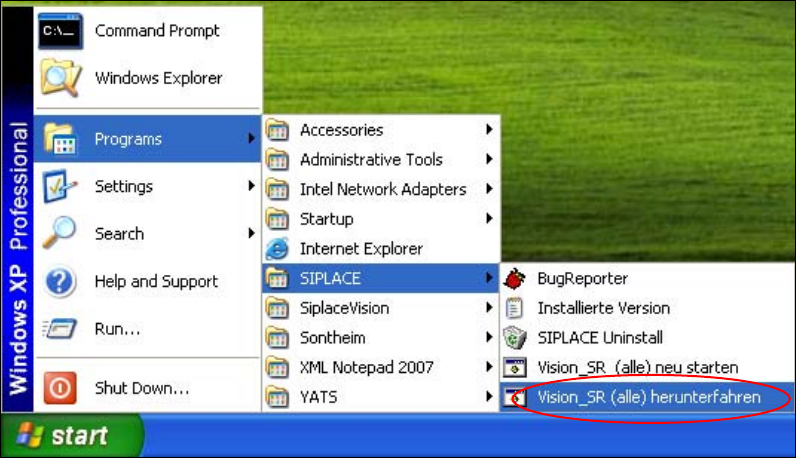

Abbildung 6-4: Maschinenrechner und Visionrechner herunterfahren

► Schalten Sie die Maschine aus, sobald die Rechnersysteme heruntergefahren sind.

► Schalten Sie die Maschine anschließend wieder ein.

Der Visionrechner und der Maschinenrechner werden dadurch neu gestartet.
