Stationssoftware 704.03 SP1 / Installationsanleitung Ausgabe 10/2011 Edition
Wenn Sie alle Tischkonfigurationen ausgewählt haben, wird das folgende Fenster gezeigt, in dem
die Autokonfiguration bestätigt wird.

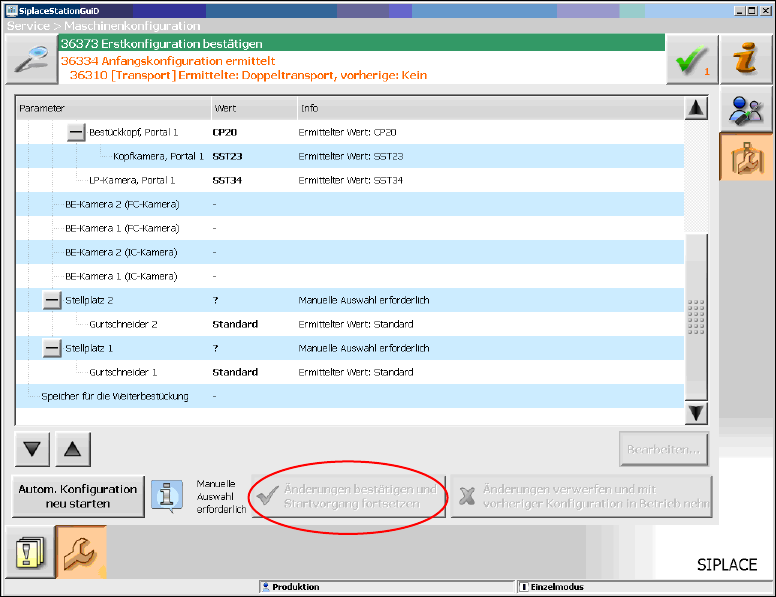

Abbildung 7-8: Autokonfiguration bestätigen bei SX1/SX2
► Klicken Sie auf die Schaltfläche Änderungen bestätigen und Startvorgang fortsetzen, um
die Autokonfiguration zu bestätigen.
7.3 Bestückautomat SX+
Wenn der Bestückautomat SX+ ohne Portale verwendet werden soll, muss dies in der
Autokonfiguration nach dem Hochfahren der Maschine konfiguriert werden. Hierzu müssen Sie im
Dialog der Maschinenkonfiguration am Bearbeitungsbereich Portale nicht berücksichtigen
auswählen.
7.4 Bestückautomat SX4
Beim ersten Hochfahren des Bestückautomaten SX4 müssen Sie in der Autokonfiguration bei
Maschinenrahmen den Eintrag SX4 Flexible manuell auswählen, wenn die Maschine im
Bearbeitungsbereich 2 Tische in äußerer Lage hat, was nicht automatisch über Sensoren erkannt
werden kann. Tische in äußerer Lage werden verwendet, wenn stationäre Kameras eingesetzt
werden. Ansonsten wählen Sie den Eintrag SX4 High Speed aus.
44
Stationssoftware 704.03 SP1 / Installationsanleitung Ausgabe 10/2011 Edition
7.5 Überprüfung / Update der Embedded Software
Falls die korrekten eSW-Versionen sich nicht auf der Maschine befinden, wird der Hochlauf der
Maschine unterbrochen.
► Führen Sie in diesem Fall einen eSW-Download durch.
► Führen Sie einen Gesamt-Referenzlauf für die Maschine durch.
7.6 Ablageort der Maschinendateien (Kalibrierdaten etc.)
Die maschinenspezifischen Konfigurations-, Vermessungs- und Parameterdaten sind in XML-
Dateien unter dem Verzeichnispfad C:\Sirio\Work\Individual abgelegt. Diese XML-Dateien
enthalten alle Kalibrierdaten.
45
Stationssoftware 704.03 SP1 / Installationsanleitung Ausgabe 10/2011 Edition
7.7 Erforderliche Kalibrierschritte
Nach einem Upgrade von Stationssoftware 701.xx und dem anschließenden ersten Hochlauf der
Stationssoftware sind einige Kalibrierschritte erforderlich.
Voraussetzungen:
– Die eSW-Versionen müssen aktualisiert sein.
– Der Referenzlauf muss erfolgreich durchgeführt sein.
– Auf jedem C&P20A-Bestückkopf am Segment 1 muss sich eine Kalibrierpipette (1235)
befinden.

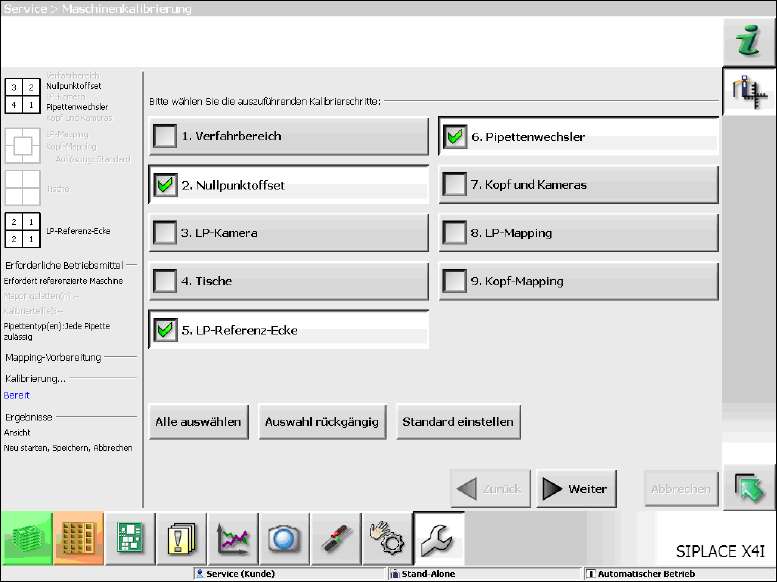

Abbildung 7-9: Erforderliche Kalibrierschritte
► Wählen Sie die in der Abbildung markierten Kalibrierschritte aus und klicken Sie auf Weiter.
► Wählen Sie in den folgenden Eingabemasken jeweils alle möglichen Komponenten aus (alle
Transportspuren, alle Portale, alle Pipettenwechsler).
