凯格精密机械有限公司
- 28 -

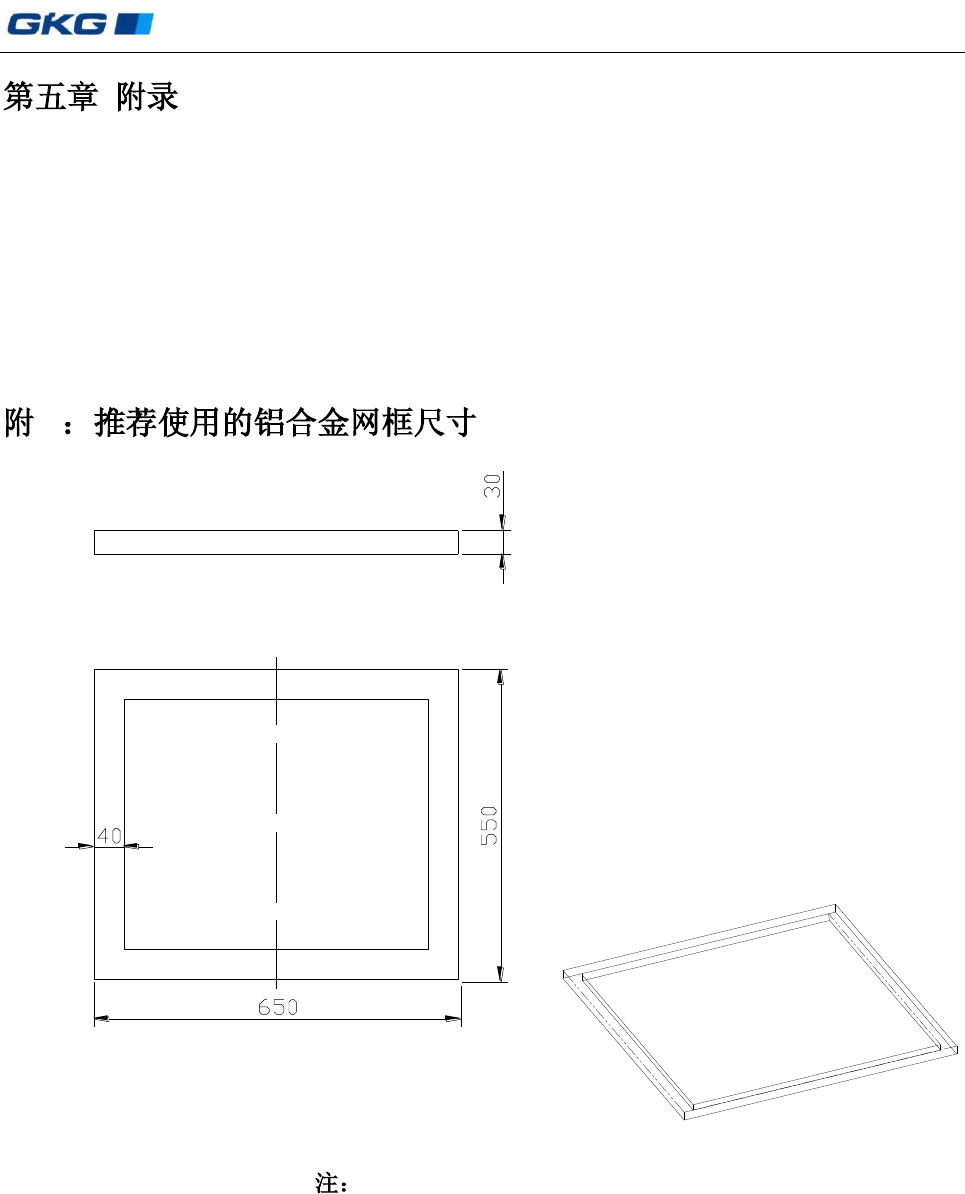

附1 推荐使用的铝合金网框尺寸
附2 印刷缺陷及原因分析表
附3 装箱清单
附4 锡膏厚度不均的原因分析
1
( 网板开口以网框的中心对中分布)
第五章
附录
凯格精密机械有限公司
- 29 -
第五章
附录
2
序
号
印 刷 缺 陷 产 生 原 因 防 止 或 解 决 办 法
1
印刷不完整
1) 钢网开口隙堵塞或钢网与 PCB 间距
太大；
2) 钢网上焊膏涂布不均；
3) 焊膏中不规则的大金属粉粒比例太
大，堵塞、孔隙。
a) 清洗钢网开口和模板底部；
b) 选择粘度合适的焊膏，并使焊膏
印刷能有效，覆盖整个印刷区域；
c) 选择金属粉末颗粒尺寸与窗口尺寸
相对应的焊膏。
2
坍塌、桥连
1) 刮刀压力太大；
2) 模板底面残留焊膏太多；
3) 焊膏粘度太低或金属含量太少，以
致无法维持焊膏的站立。
a) 调整压力；
b) 重新固定印制板；
c) 选择合适粘度的焊膏；印刷时保持
适宜的环境温度。
3
厚度不均匀
1) 钢网与 PCB 未能很好的吻合；
2) PCB 焊盘镀层不平、厚度不均；
3) 焊膏搅拌不均（粘度不均）。
a) 调整模板与印制板的相对位置；
b) 控制 PCB 焊盘镀层的平面度；
c) 印前充分搅拌焊膏。
4
边缘出现锯齿
状（解析度不
良）
1) 焊膏粘度不足；
2) 模板开口壁有毛刺、不光滑；
3) PCB 焊盘镀层太厚或阻焊膜边缘破
损。
a) 选择粘度较高的锡膏；
b) 制板时严格控制涂覆层厚度；
c) 印刷前检查漏印窗孔加工质量。
5
厚度不足
1) 模板上焊膏涂布不均；
2) 制作模板的材料太薄；
3) 刮刀压力不当（太小）；
4) PCB 焊盘镀层太厚。
a) 选择厚度合适的模板；
b) 选择颗粒度和粘度合适的焊膏；
c) 高速刮刀压力。
6
拉 尖
1) 模板与 PCB 间距太大；
2) 焊膏粘度太大。
a) 适当调小刮动间隙；
b) 选择合适粘度的焊膏。
7
偏 位
1) 机器换线生产，首片印刷偏移；
2) PCB mark 不好
3) PCB 夹持不好
4) 机器 Vision 系统出故障及机器 XY
Table 有问题。
a) 调整补偿值；
b) 选择 mark 合适的模板
c) 调整压板装置，保证夹持稳定；
d) 检查 Vision 系统及 XY Table 部分。
凯格精密机械有限公司
- 30 -
第五章
附录
3
产 品 型 号
产 品 名 称 机 身 编 号
GT+ 全自动视觉印刷机
序
名 称 规 格 / 型 号 数 量
单
备 注
A1 标准机器组件（组装在机器上）：
1
主机架及传输组件
1
套
2
印刷头组件
1
套
3
网板夹持装置
1
套
4 CCD-Camera 1
个
5
自动网板清洗装置
1
套
6
可调印刷工作台组件
1
套
7
系统控制卡组件
1
套
8
工控机
1
台
9
硬盘
1
个
10
鼠标
1
个 与显示器一起包装
11
脚杯
4
个
拆掉另外包装
A2 配件及工具清单
1
软件和驱动程序光盘
1
张
2
显示器
1
个
3
键盘
1
个
4
钢刮刀 280、350、520 *60°选一 各 1 副
5
偏心顶销
8
个
6
PCB 顶销 1
10
支
7
PCB 顶销 2
10
支
8
40、180、300、510
支持块
各 2 副
9
70 支持块
4
副
10
磁铁放置块 45
4
个
11
三色灯塔
ST45L-BZ-3 1
个
12
清洗纸（+纸管） 400mm（+530mm）
1
套
GKG
13
电源线
1
根
14
联机线
1
根
15
《操作说明书》
1
本
16
《用户手册》
1
本
A3 工具一套（如下）：
胶工具箱
1
个
KA-B-402
十字螺丝刀
6x150 1
把
一字螺丝刀
6x150 1
把
内六角扳手
1.5~10mm
1
套
小活动扳手
150x20 1
把
呆扳手
7,8,10,12,13mm
各 1 把
调墨刀
4” 1
把
