9-6 {TzYG|˅Gn {TzYG|˅Gn 9.1.2. 创建型号数据的过程创建型号数据的过程如下。

9-5

创建型号数据

 辅助面板

如下所示地由四个选项卡构成。

 “打开的作业”选项卡

显示目前打开的JOB文件的信息。

 “作业搜索”选项卡

显示目前登记的所有JOB文件。

 “LM”选项卡

显示目前登记的生产线的配置内容。

 “元件信息”选项卡

可以搜索目前登记的元件。

详细内容，在WEB手册，请参阅“

辅助面板

”

(WEB手册路径: T-Solution2 > 查看菜单 > Office T-OLP > 辅助面板)

 状态显示领域

显示出T- OLP 的运行模式、T-OLP 与 COM Server及设备的连接状态。

9-6

{TzYG|˅Gn{TzYG|˅Gn

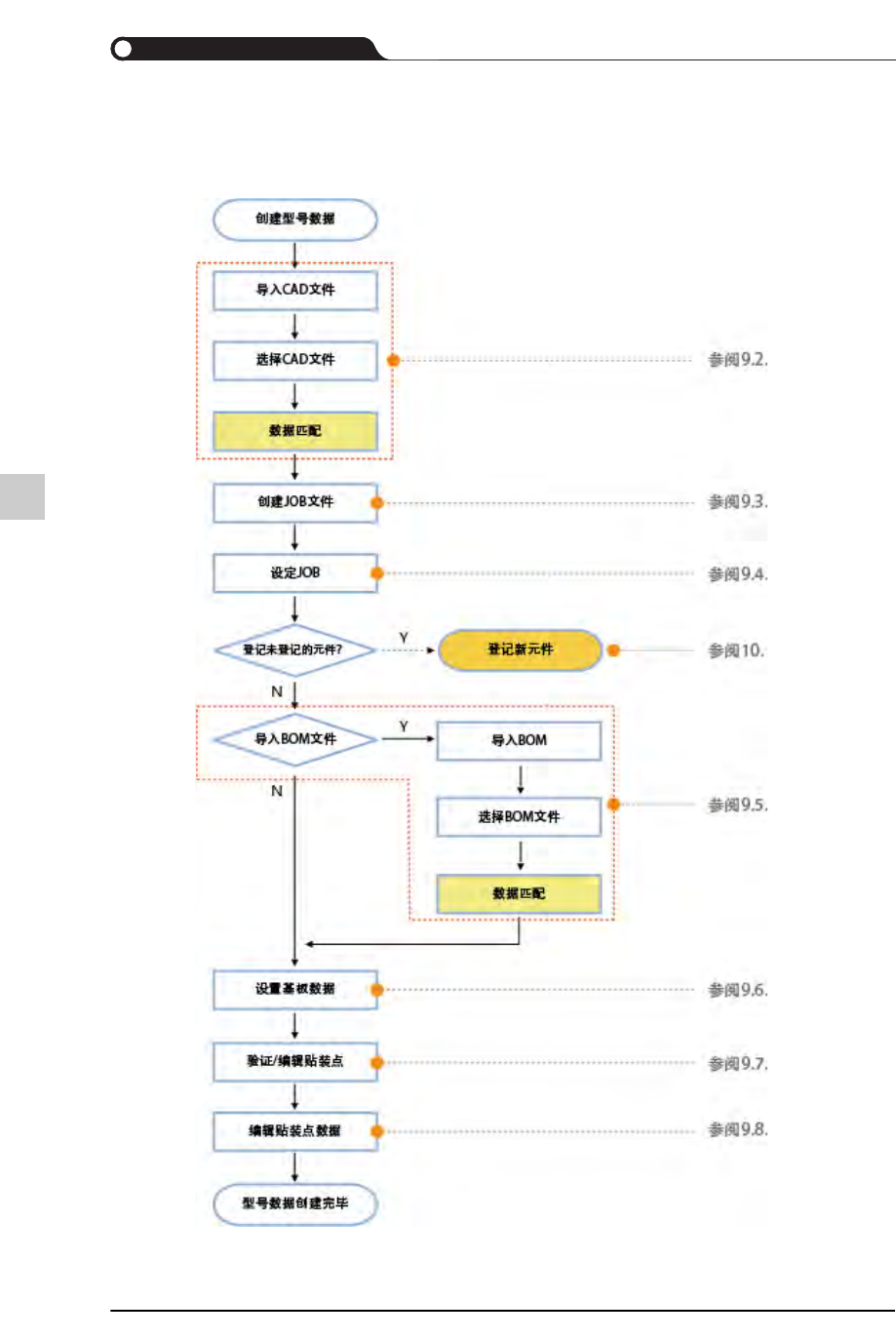

9.1.2.

创建型号数据的过程

创建型号数据的过程如下。

9-7

创建型号数据

9.2.

导入CAD文件

导入具有贴装点信息的CAD文件后创建JOB文件的方式如下。

 导入一个CAD文件

 合并两个以上的CAD文件

在需要导入的贴装点数据适用R Rule时，请在导入最后一个CAD文件时才适用

R Rule。

 导入一个CAD文件后添加新型号

对需要导入的贴装点数据适用R Rule时，请针对所导入的一切CAD 文件适用R

Rule。
