创建型号数据
9.2.1.
导入CAD文件 - 一般
备注 可导入的文件类型(扩展名)
TXT, XLS, XLSX, CSV, SSA, PCB, OPT, XML
备注 利用具备其它厂商设备所创建的贴装点数据的CAD文件导入贴
装点数据的过程，在WEB手册，请参阅“
利用模板导入
CAD
文件
”。
(WEB手册路径: T-Solution2 > 运行脚本 > 创建型号数据 > 导入
CAD文件 > 利用模板导入CAD文件)
利用TXT 文件格式的CAD 文件导入一般贴装点数据的过程如下。

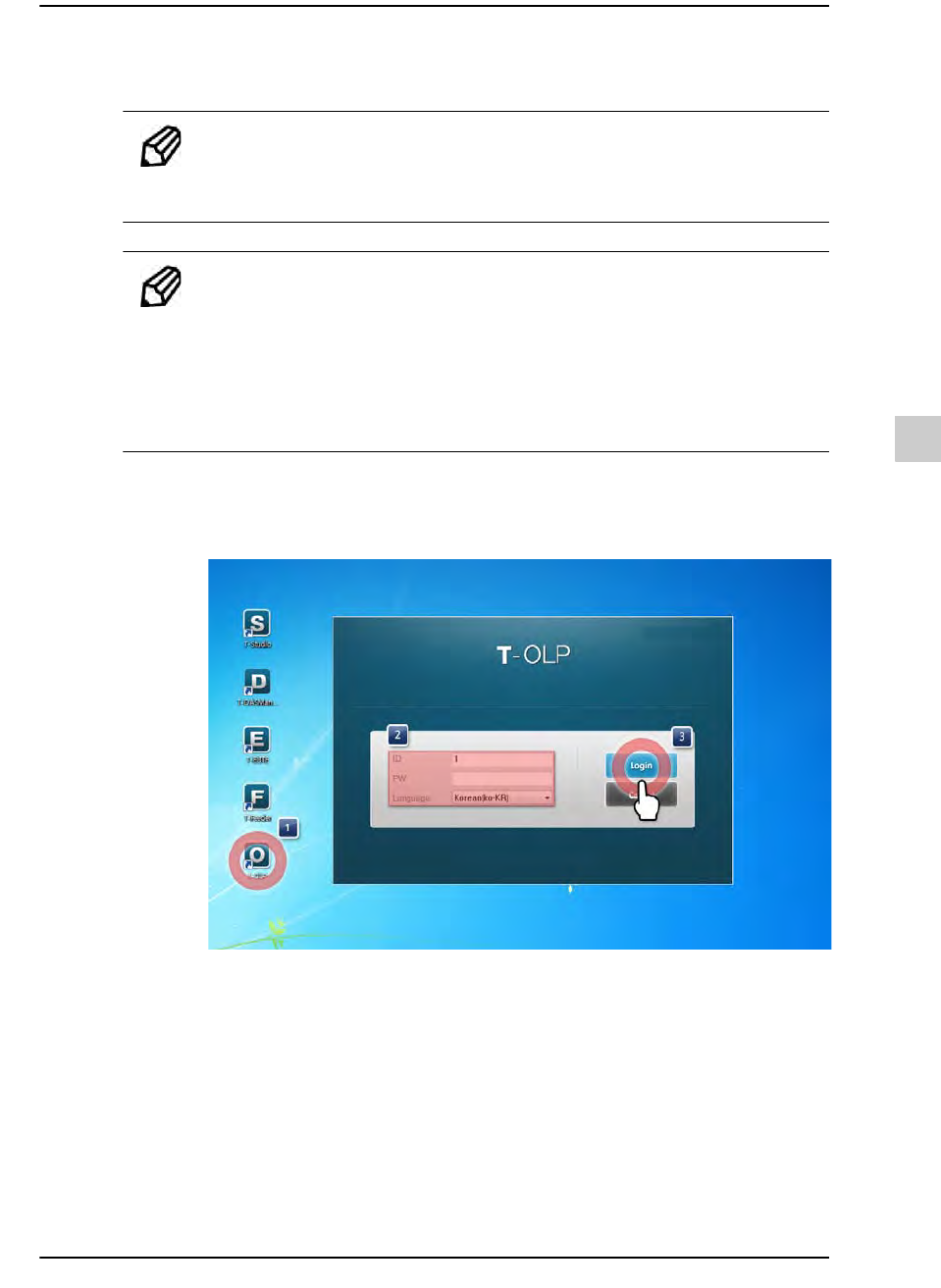

STEP1. 实行T-OLP
输入账号与密码，选择所使用的屏幕语言 ( 中文 [zh-CN] ) 后，单击
<Login> 按钮。
9-10
{TzYG|˅Gn{TzYG|˅Gn
STEP2. 在<指导>领域单击<导入CAD>按钮
STEP3. 选择TXT 文件类型的CAD 文件后，单击<打开>按钮。
9-11
创建型号数据
STEP4. 设置<Column separation>、<Comment line indication>、<Delimiter
indication>领域后，单击<下一步 >按钮
为了按照信息类型区分 TXT 文件的数据而设置分隔符或定界符。信息类
型与表示方法会随着所设置的选项而不同。
<Column separation>领域
为了把所载入的文件的列加以区分而设置分隔符。
<以标记符号区分>复选框
选择后，可以按照所选择的特定分隔符为(空格、Tab、用户定义)
基准区分文件的列。
<空格>复选框
有空格时，以空格为基准区分项目(Item)。
<Tab>复选框
以Tab 形成间隔的部分为基准区分项目(Item)。
<用户定义>复选框
以使用者指定的字符为基准区分项目 (Item)。
<Comment line indication>领域
可以设置载入项目(Item) 中需要排除的行。
<以特定文字指示>复选框
选择后，特定字符串('#'、用户定义)在行的前面时，把该行视为注
解而排除。
