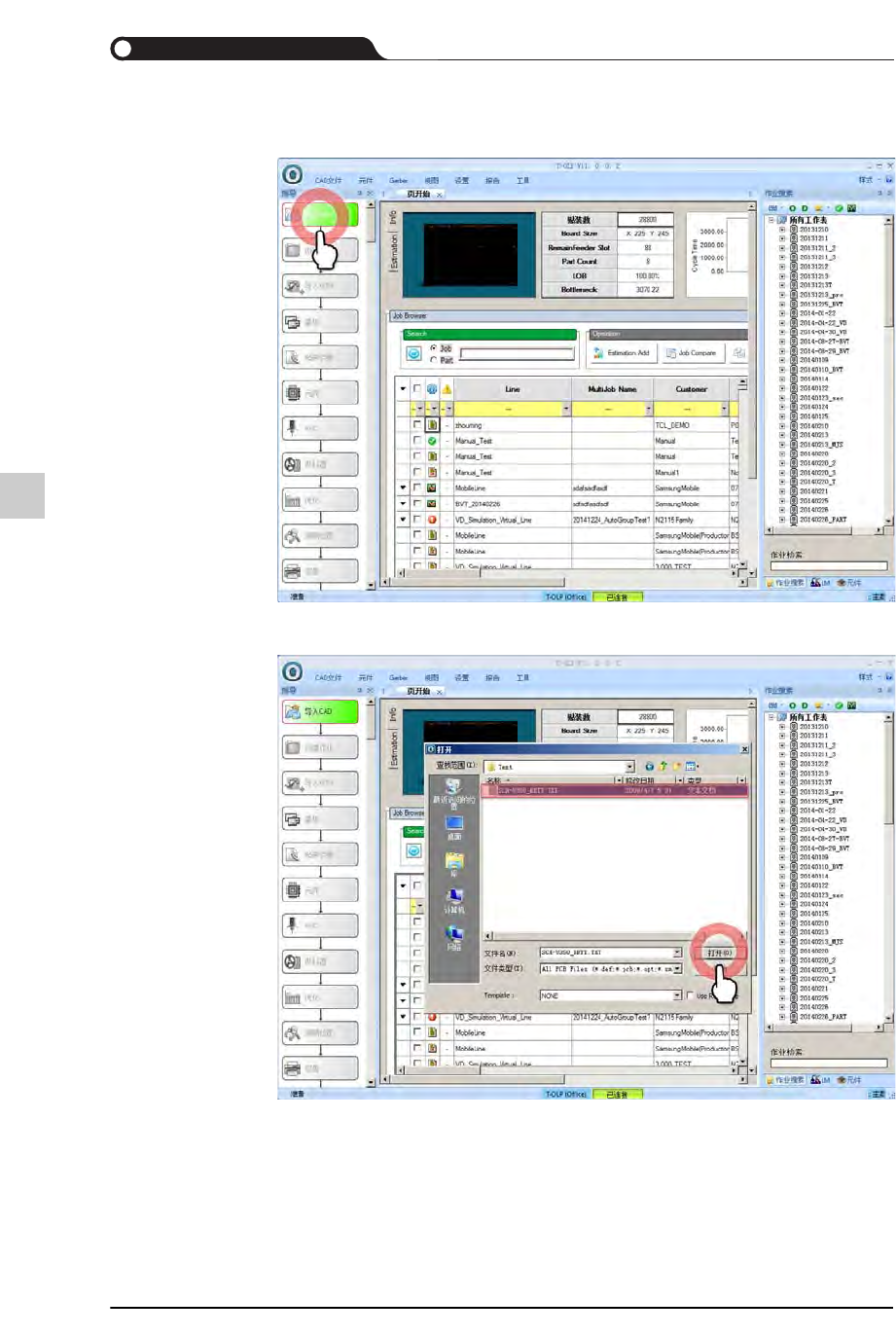

STEP2. 在<指导>领域单击<导入CAD>按钮
STEP3. 选择TXT 文件类型的CAD 文件后，单击<打开>按钮。
9-11
创建型号数据

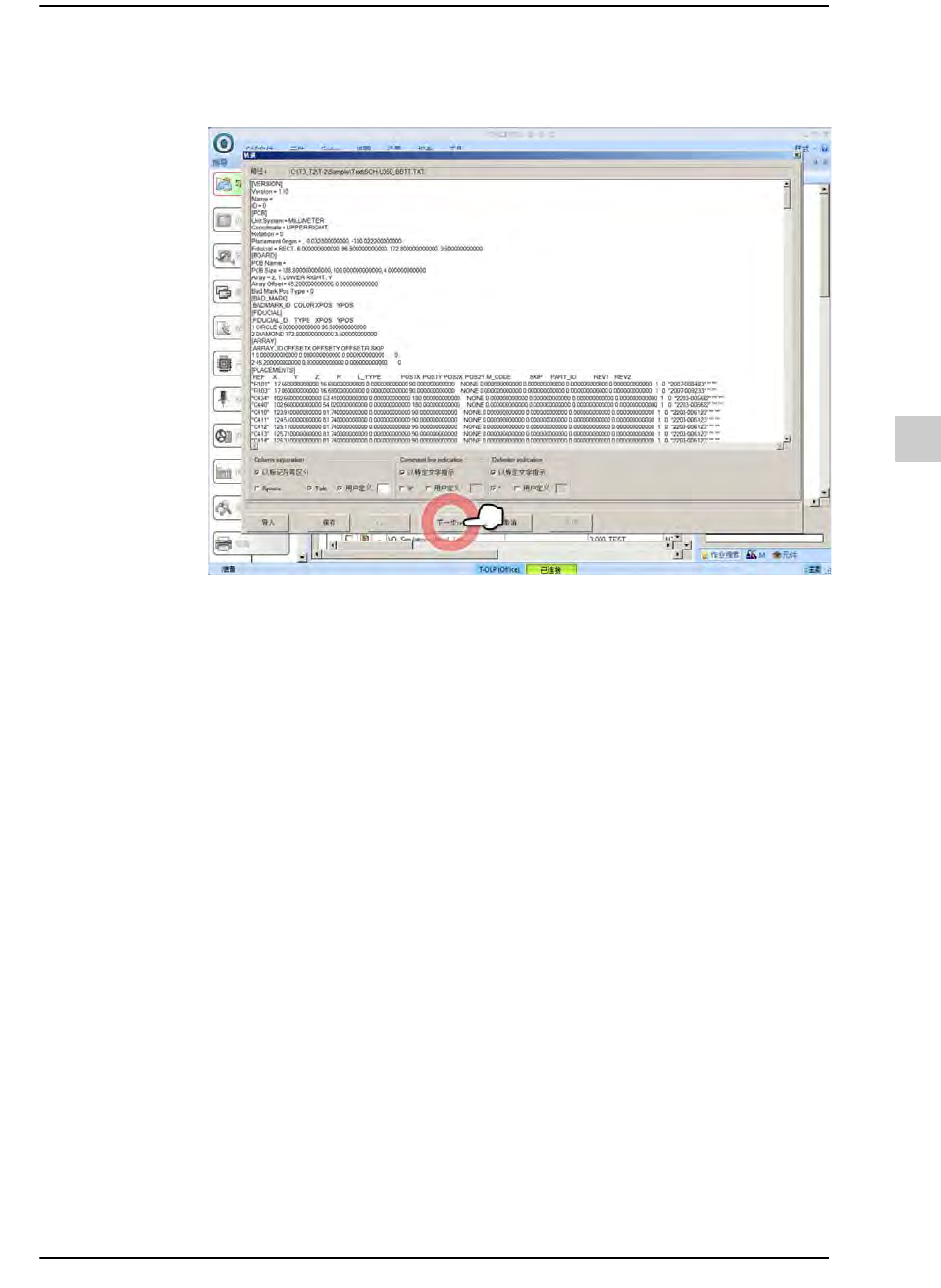

STEP4. 设置<Column separation>、<Comment line indication>、<Delimiter
indication>领域后，单击<下一步 >按钮
为了按照信息类型区分 TXT 文件的数据而设置分隔符或定界符。信息类
型与表示方法会随着所设置的选项而不同。
<Column separation>领域
为了把所载入的文件的列加以区分而设置分隔符。
<以标记符号区分>复选框
选择后，可以按照所选择的特定分隔符为(空格、Tab、用户定义)
基准区分文件的列。
<空格>复选框
有空格时，以空格为基准区分项目(Item)。
<Tab>复选框
以Tab 形成间隔的部分为基准区分项目(Item)。
<用户定义>复选框
以使用者指定的字符为基准区分项目 (Item)。
<Comment line indication>领域
可以设置载入项目(Item) 中需要排除的行。
<以特定文字指示>复选框
选择后，特定字符串('#'、用户定义)在行的前面时，把该行视为注
解而排除。
9-12
{TzYG|˅Gn{TzYG|˅Gn
<'#'>复选框
#字符出现在行的最前面时排除该行。
<用户定义>复选框
使用者指定的字符出现在最前面时排除该行。
<Delimiter indication>领域
把字符串里包含的特定记号("、用户定义)清除后区分数据。
<以特定文字指示>复选框
所选择的特定定界符被包含在数据里时，忽略它后区分数据。
<">复选框
数据里有双引号时，不管双引号存在与否地区分数据后表示。例
如，数据"A" B C D在选择了本项目 (Item) 的情形下被识别成 A B
C D。
<用户定义>复选框
使用者指定的记号被包含在数据里时，不管该记号存在与否地区
分数据后表示。
STEP5. 查看数据显示领域的标头(header)后，利用鼠标右键选择该标头后设置属
性
决定所区分的各数据属于哪一种信息。按照各信息的属性选择标头
(header) 才能创建正确的贴装点信息。
按照数据的信息修改列属性。
