9-45 创建型号数据 9.5. 导入 BOM BOM 文件是元件信息文件， 与贴装信息合并后创建元件贴 装用元件贴装信息。 合并 信息后， 不仅可以在 CAD 视图贴装位置， 还能查看元件的形状信息。 只有在导入不 具备元件信息的 CAD 文件时才会导入 BOM 。 BOM 文件支持 XLS 、 XLSX 、 TXT 、 CSV 及 BOM 文件格式。 导入 BOM 文件的元件信息时， 必须把贴装点文件转换成 PDW 文件。 …
9-44
{TzYG|˅Gn{TzYG|˅Gn

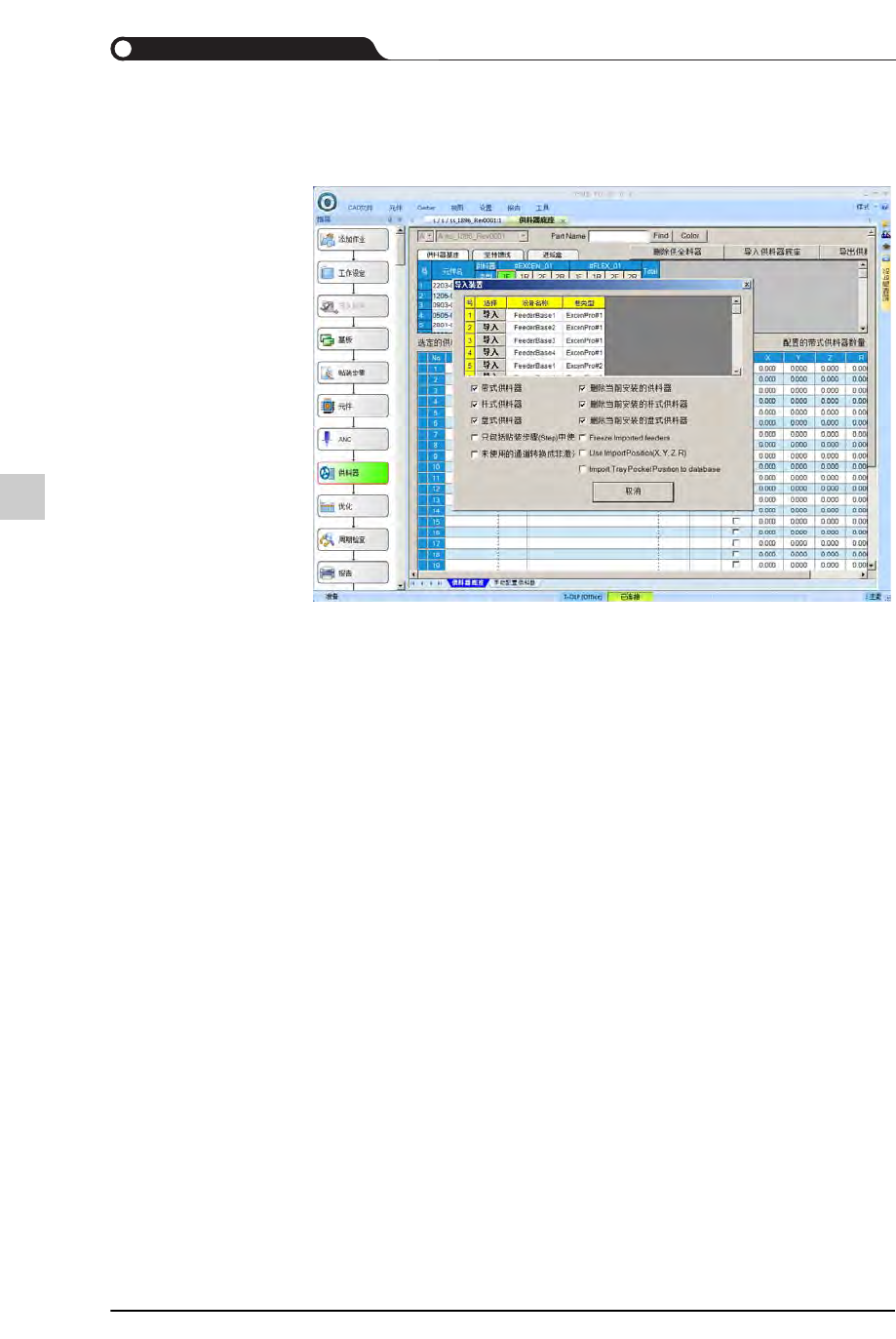

STEP2. 对于包含在B配置群的JOB文件，为了把先前导出的mfb文件应用到
M2的 1R供料器底座，请实行“ 导入供料器底座”。
只选择需要导入的供料器底座，必须圈选了 <Freeze Imported
feeders> 复选框 后，单击 < 全部导入 > 按钮。
详细内容，在 WEB 手册，请参阅 “
导入供料器底座配置文件
”
(WEB 手册路径 : T-Solution2 > 运行脚本 > 优化 PCB 程序 > 设置供料
器 > 导入供料器底座配置文件 )
STEP3. 在B配置群的最后一个JOB文件导出针对M2的1F供料器底座的供料器
配置文件并且保存为mfb文件。
STEP4. 对于包含在C配置群的JOB文件，为了把先前导出的mfb文件应用到
M2的 1F供料器底座，请实行“ 导入供料器底座”。( 请参考步骤2)
9-45
创建型号数据
9.5.
导入BOM
BOM文件是元件信息文件，与贴装信息合并后创建元件贴装用元件贴装信息。合并
信息后，不仅可以在CAD视图贴装位置，还能查看元件的形状信息。只有在导入不
具备元件信息的CAD文件时才会导入BOM。
BOM文件支持XLS、XLSX、TXT、CSV及BOM 文件格式。
导入BOM 文件的元件信息时，必须把贴装点文件转换成PDW 文件。否则，不会
激活导入BOM菜单。
利用BOM文件导入元件信息的方法如下。

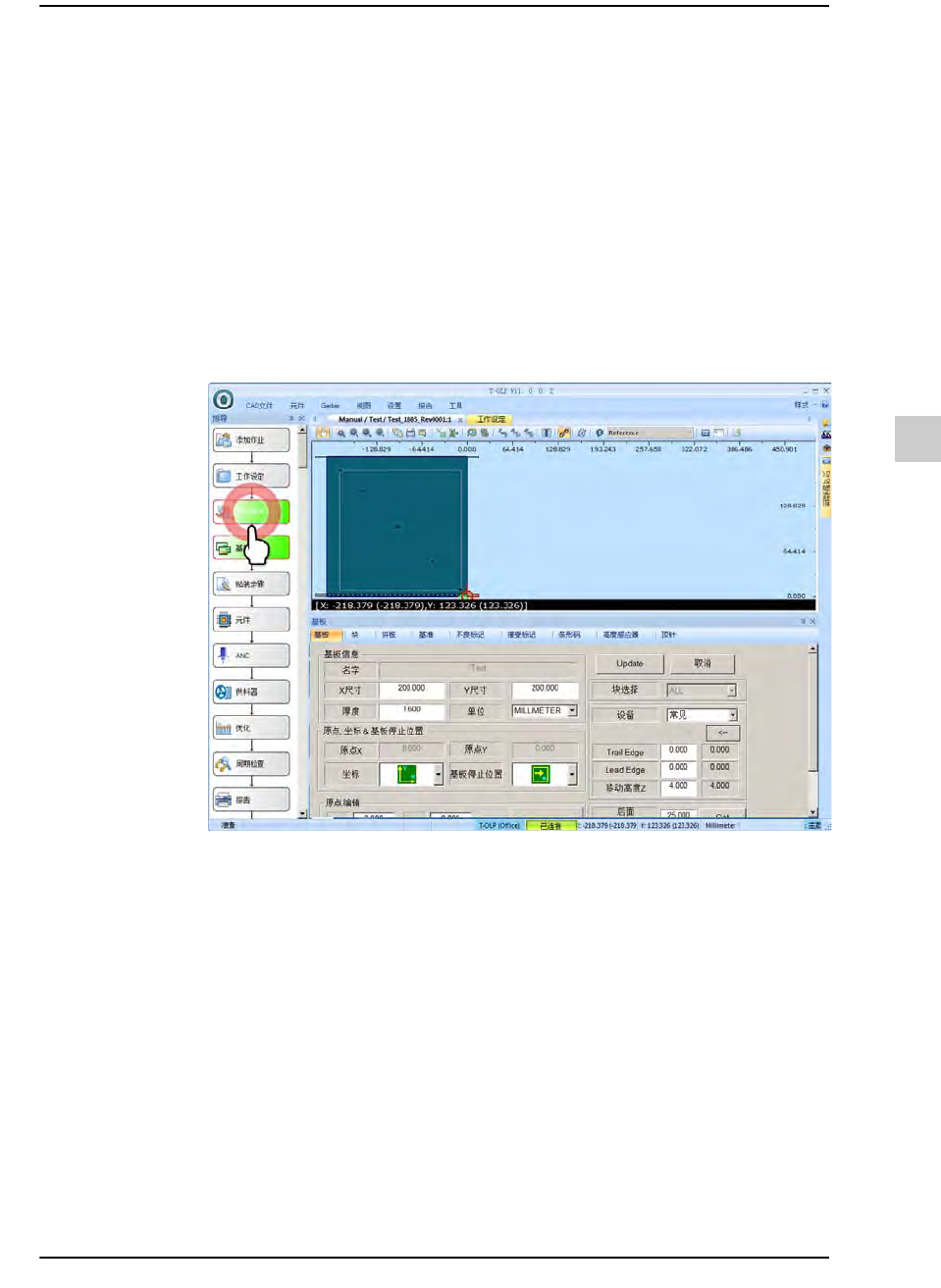

STEP1. 在<指导>领域单击<载入BOM>按钮
9-46
{TzYG|˅Gn{TzYG|˅Gn
STEP2. 选择了需要载入的元件信息文件后，单击<打>按钮
BOM 文件支持 XLS、 XLSX、 TXT、 CSV 及 BOM 文件格式。
STEP3. 设置<Column separation>、<Comment line indication>、<Delimiter
indication>领域后，单击<下一步 >按钮
为了按照信息类型区分 TXT 文件的数据而设置分隔符或定界符。信息类
型与表示方法会随着所设置的选项而不同。
