9-55 创建型号数据 STEP7. 单击 < 贴装点排序 > 按钮，把 CAD 的元件与 Gerber 的元件匹配起来  为了进行元件排序，单击按钮把 CAD 视图尽量放大

9-54

{TzYG|˅Gn{TzYG|˅Gn

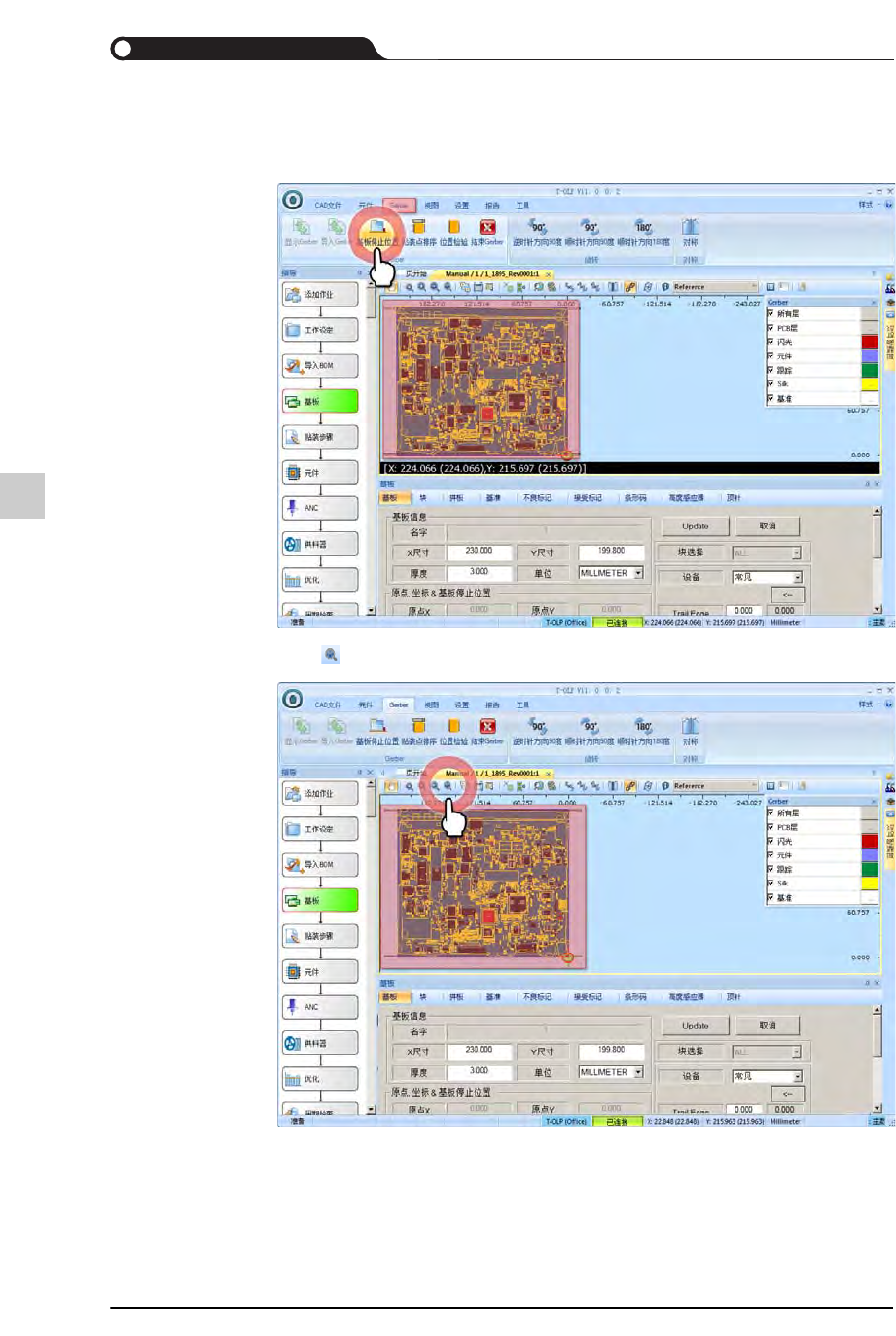

STEP5. 选择“Gerber”菜单，单击<基板停止位置>按钮后，让CAD与Gerber的基板

停止位置一致

STEP6. 单击按钮查看整体PCB 形状

9-55

创建型号数据

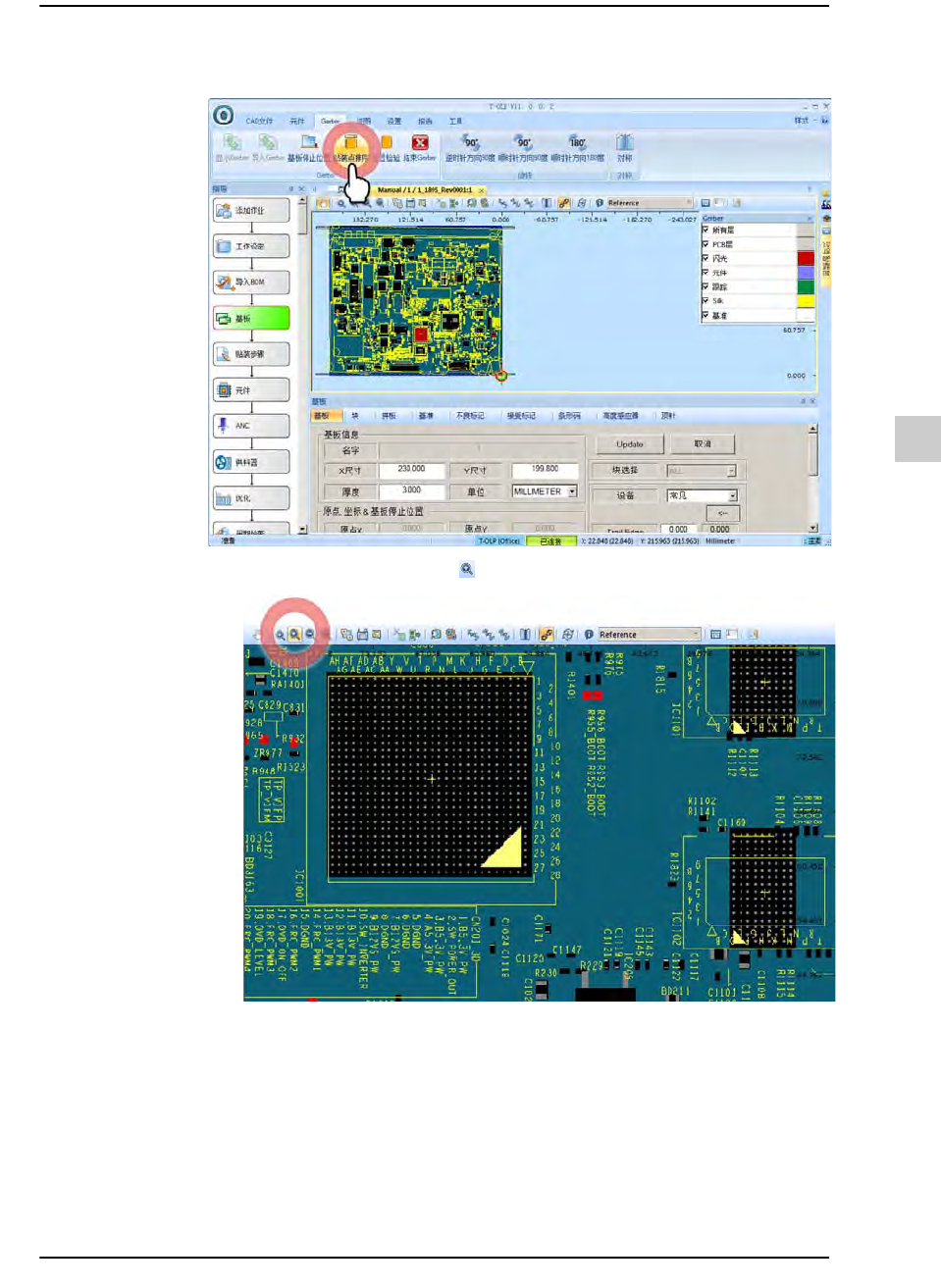

STEP7. 单击< 贴装点排序>按钮，把CAD的元件与Gerber的元件匹配起来

 为了进行元件排序，单击按钮把CAD视图尽量放大

9-56

{TzYG|˅Gn{TzYG|˅Gn

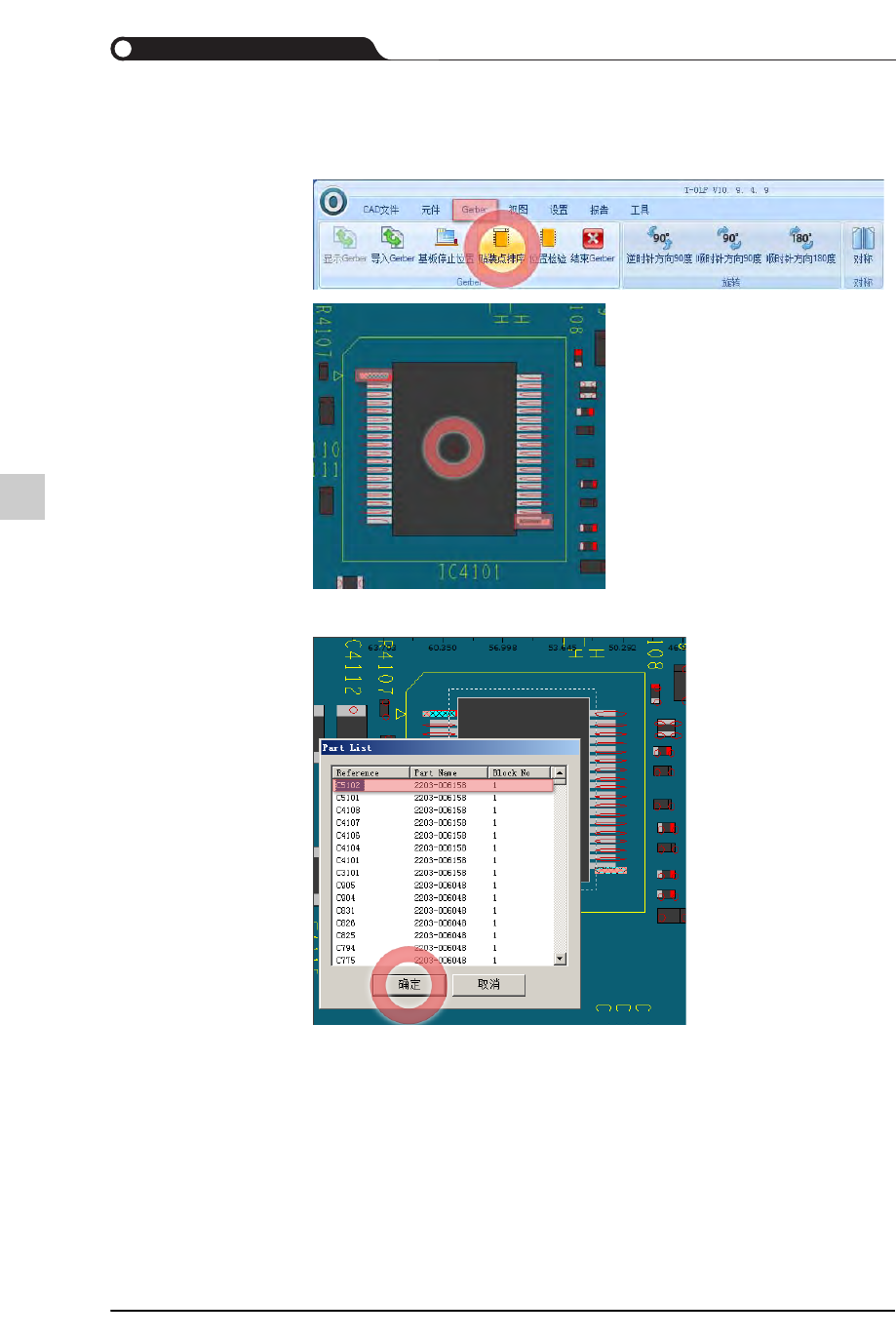

 单击<贴装点排序>按钮后，选择Gerber的元件引脚，然后双击CAD的

该元件

 在“Part List” 对话框选择该元件后，单击<确定>按钮
