创建型号数据

 查找元件

搜索贴装到基板的元件时，将显示在CAD 视图上。

 贴装点旋转

根据所选择的基准让所选元件的贴装点旋转。

 “基板信息” 领域

显示目前打开的JOB文件的基板编辑信息

 “基板”选项卡

设置PCB的尺寸、贴装原点、基板停止位置等。

 “块”选项卡

混流生产时，针对多PCB设置基板信息。

 “拼板”选项卡

针对拼板PCB设置补偿值

 “基准”选项卡

设置基板的基准标记。

 “不良标记”选项卡

针对拼板PCB设置不良标记。

 “允可标记”选项卡

针对拼板PCB设置允可标记。

 “条形码”选项卡

为了使用2D条形码而进行设置。

 “高度感应器”选项卡

为了使用高度感应器而进行设置。

 “顶针”选项卡

为了在改变机型时把顶针自动配置到BUT而设置顶针位置。

详细内容，在WEB手册，请参阅“

基板

”

(WEB手册路径: T-Solution2 > 查看菜单 > Office T-OLP > 程序创建助手 > 基板)

9.7.2.

查看基板数据

导入了CAD 文件后，需要检查所导入的基板数据上是否有错误。

各项需要确认的事项如下。

 基板

9-64

{TzYG|˅Gn{TzYG|˅Gn

 尺寸 / 厚度

测量实际PCB的大小与厚度后验证所输入的数据

 坐标系 /基板停止

1: Board

群

设置坐标系与基板停止位置以便在CAD视图中让所有贴装点全部位于基板

领域内

 Model / 基准

参考实物PCB后检查基准标记的形状与位置

 拼板

如果是拼板PCB，则确认下列两项

 拼板偏移量

 圈选<Extend>复选框

 基准 / 不良标记

设置标记位置、搜索领域及极性

 高度感应器 / 顶针

查看实际PCB测量PCB 上部面的高度或者设置顶针的大略安装位置

9-65

创建型号数据

9.8.

编辑贴装点数据

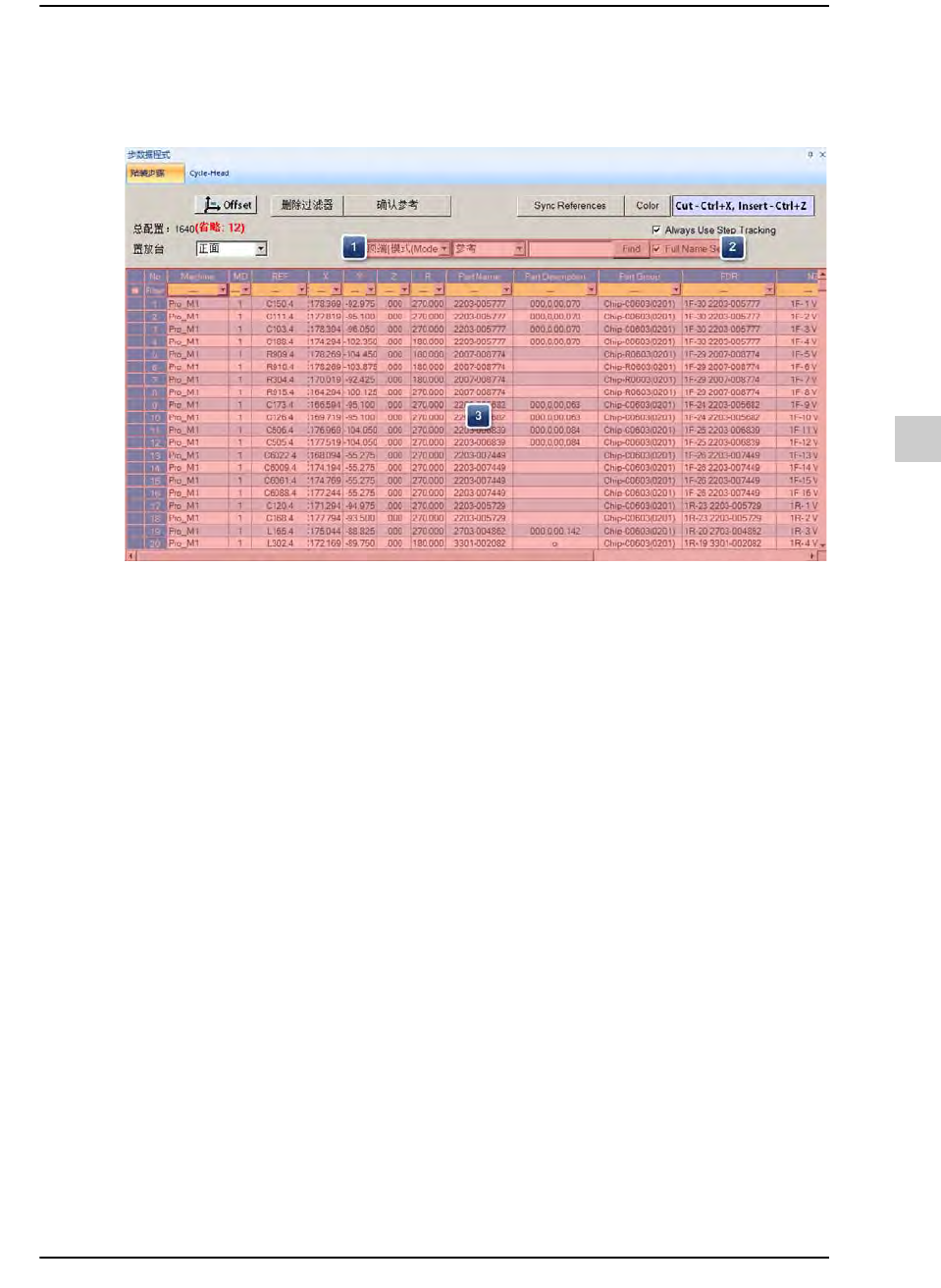

可以查看贴装数据并且把点移动/ 添加/ 删除/ 编辑。

模式类型

2: “Find”

领域

贴装点目录

4: Cycle-Head

 “模式类型” 领域

 <置放台>组合框

可以选择正面、背面区(station)。

 模式类型

可以选择需要编辑贴装点数据的型号。该功能只会在混流生产的PCB 上激

活。

 “Find”领域

可以利用参考或元件名搜索贴装点。
