10-48
{TzYG|˅Gn{TzYG|˅Gn
10.5.5.3.
Leaded - Complex元件的登记类型
备注 以手动方式完成了Complex 元件的图像识别参数登记后，请查
看元件识别测试结果。
如果没有异常就在“最终测试”菜单对元件进行识别测试多
次。
设置有关识别的选项及其它参数的方法，在WEB手册，请参阅
"
一部分自动示教
"。
(WEB手册路径: T-Solution2 > 运行脚本 > 登记新元件 > 在 T-
ELITE登记元件(NPE > 一部分自动示教)

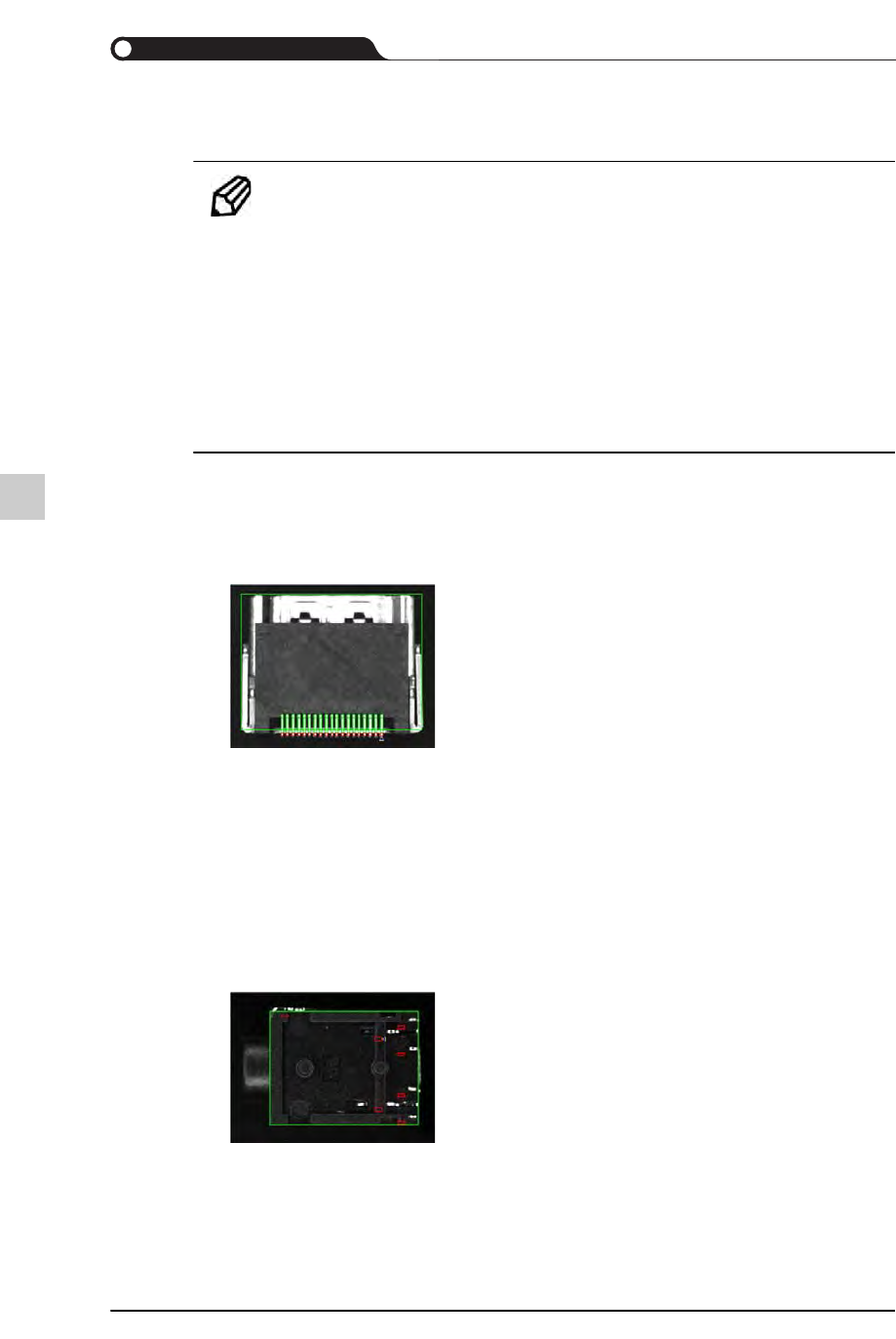

细长的Lead 均匀地存在时
把引脚登记成图像识别客体/ 引脚类型则设置成Gull-Wing
把销登记成dummy 并且以销为基准设置贴装点
STEP1. 调整Align Z而聚焦到引脚(无法识别引脚时)
STEP2. 引脚的类型选择“Gull-Wing”(以检测引脚不良为目的)
STEP3. 以销为基准设置贴装点→利用全景视图功能在设备检查贴装点
存在着主体较暗而能够清晰显示的 Pin 时
把销登记成图像识别客体/引脚类型则设置成LAND
一起使用激光照明时能够提高元件识别性能
STEP1. 调整Align Z而聚焦到销(无法识别销时)
STEP2. 引脚类型选择“LAND”(以检测销不良为目的)
10-49
登记新元件
STEP3. 简易把相机赵明设置成“7 / 7 / 7 / 7 / 7 ~ 9 / 9 / 9 / 9 /9” →在EXCEN
PRO(M)/(D)与EXCEN FLEX显示出来的销形态相似
STEP4. 以销为基准设置贴装点

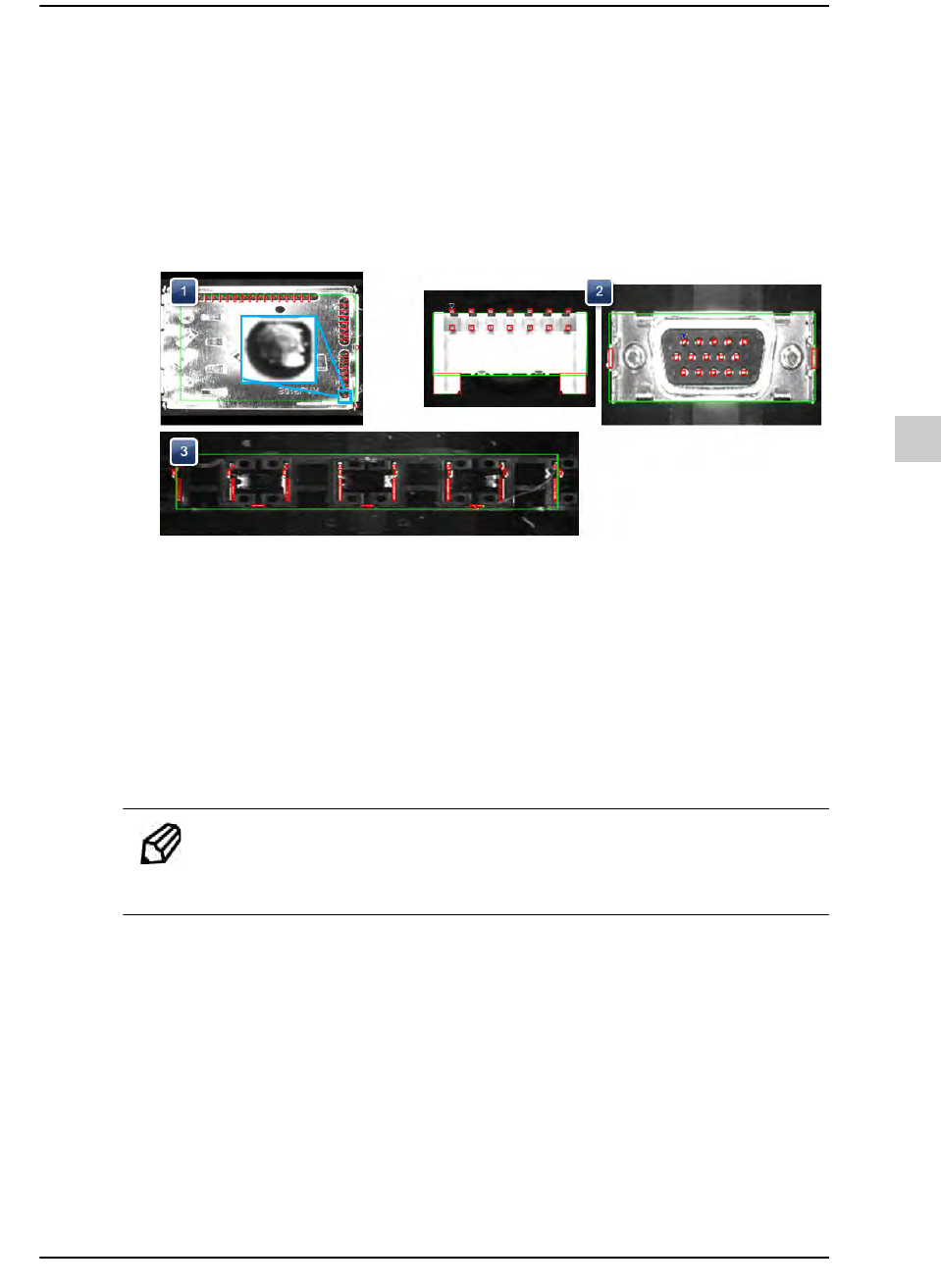

形态复杂的元件
需要登记成图像识别客体的形状相邻时
存在着形状比较模糊的部分时
1:
引脚周边存在着其它客体的鲜明边图像
2:
引脚周边比较亮
(
卡钳无法识别
)
3:
引脚太长
(
卡钳无法识别
)
STEP1.
把亮处与暗处交叉的部分(例如：元件的轮廓线)登记成“PolyCorner”(
图像识别客体相邻而不容易和其它区分时)
STEP2. 把可登记的引脚全部登记成识别客体
STEP3. 把识别准确度选项设置成“Simple”
备注 如果是不存在着需识别的引脚或销的元件，则登记成Odd
Form。
10-50
{TzYG|˅Gn{TzYG|˅Gn
10.5.6.
手动设置
备注 就算是能够利用自动示教、局部自动示教方式登记的元件，只
要元件识别失败了就以手动设置的方式登记元件。

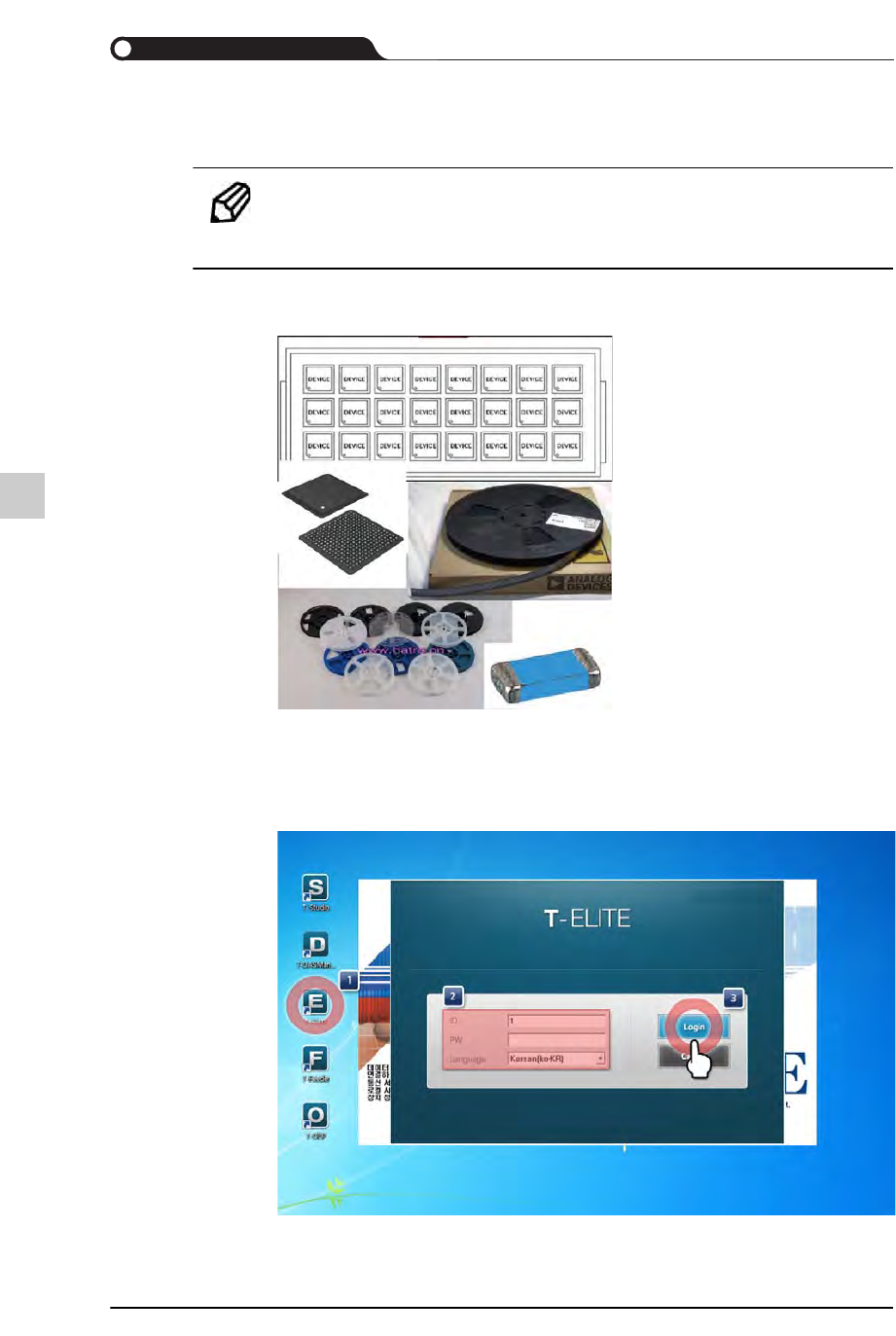

STEP1. 备妥元件
备妥卷轴 类型及Tray元件
记下元件的卷轴 类型及间距、供应方向信息(例：8mm、2 pitch)
STEP2. 实行T-ELITE
输入账号与密码，选择需要使用的屏幕语言 ( 中文 [zh-CN]) 后，单击
