10-50 {TzYG|˅Gn {TzYG|˅Gn 10.5.6. 手动设置 备注 就算是能够利用自动示教、 局部自动示教方式登记的元件， 只 要元件识别失败了就以手动设置的 方式登记元件。 STEP1. 备妥元件 备妥卷轴 类型及 Tr a y 元件 记下元件的卷轴 类型及间距 、 供应方向信息 ( 例： 8mm 、 2 pitch) STEP2. 实行 T -ELI…
10-49
登记新元件
STEP3. 简易把相机赵明设置成“7 / 7 / 7 / 7 / 7 ~ 9 / 9 / 9 / 9 /9” →在EXCEN
PRO(M)/(D)与EXCEN FLEX显示出来的销形态相似
STEP4. 以销为基准设置贴装点
形态复杂的元件
需要登记成图像识别客体的形状相邻时
存在着形状比较模糊的部分时
1:
引脚周边存在着其它客体的鲜明边图像
2:
引脚周边比较亮
(
卡钳无法识别
)
3:
引脚太长
(
卡钳无法识别
)
STEP1.
把亮处与暗处交叉的部分(例如：元件的轮廓线)登记成“PolyCorner”(
图像识别客体相邻而不容易和其它区分时)
STEP2. 把可登记的引脚全部登记成识别客体
STEP3. 把识别准确度选项设置成“Simple”
备注 如果是不存在着需识别的引脚或销的元件，则登记成Odd
Form。
10-50
{TzYG|˅Gn{TzYG|˅Gn
10.5.6.
手动设置
备注 就算是能够利用自动示教、局部自动示教方式登记的元件，只
要元件识别失败了就以手动设置的方式登记元件。
STEP1. 备妥元件
备妥卷轴 类型及Tray元件
记下元件的卷轴 类型及间距、供应方向信息(例：8mm、2 pitch)
STEP2. 实行T-ELITE
输入账号与密码，选择需要使用的屏幕语言 ( 中文 [zh-CN]) 后，单击
10-51
登记新元件
<Login> 按钮

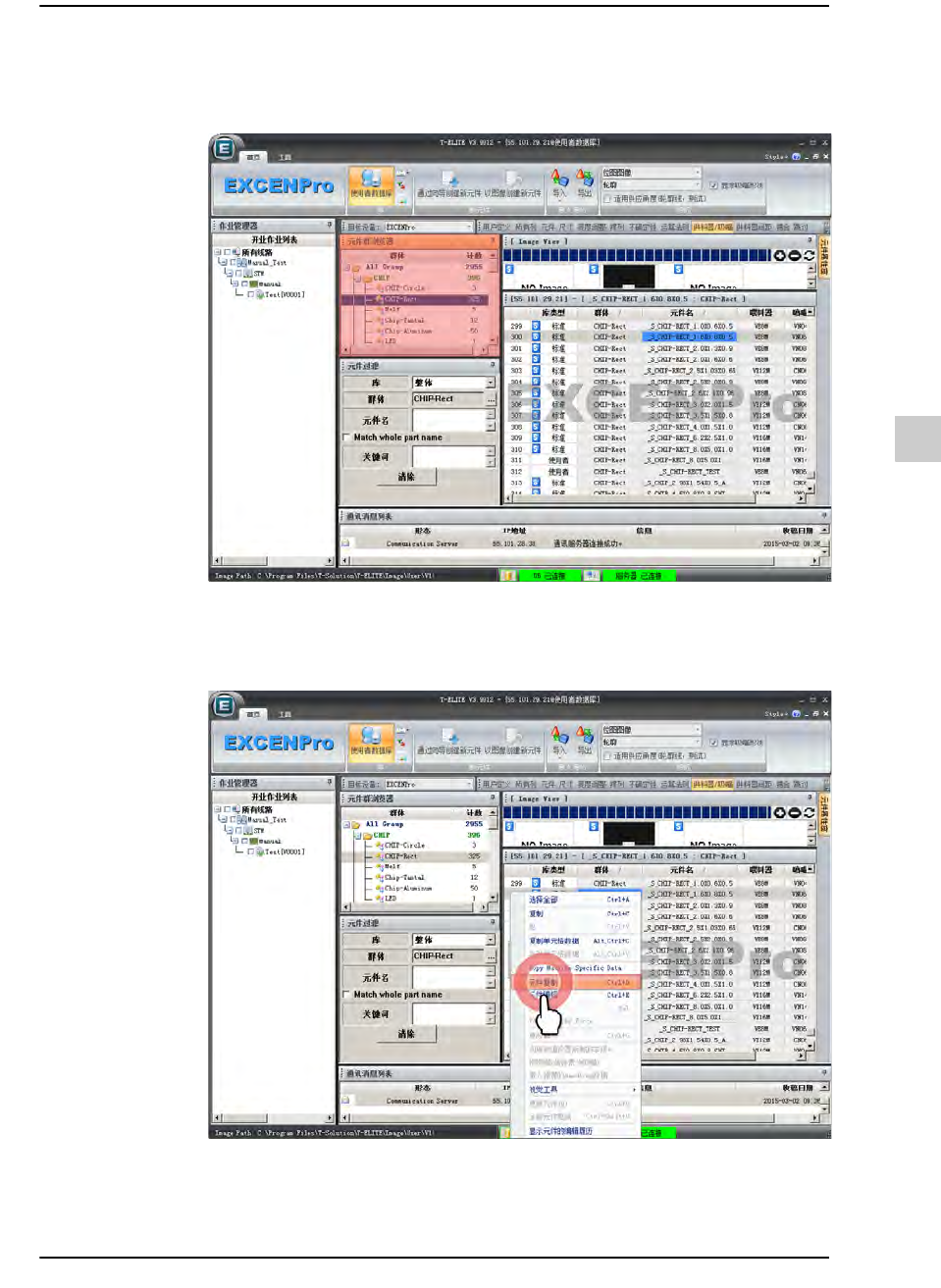

STEP3. 在<元件群浏览器> 领域选择元件群
选择需要登记的元件所在的元件群。各元件根据类型被划分到各元件
群。
STEP4. 选择了规格相似的元件后，单击鼠标右键后选择“元件复制”
把现有数据库里的元件信息加以复制并修改后登记新元件。选择其规格
和待登记元件最相似的元件。
