登记新元件

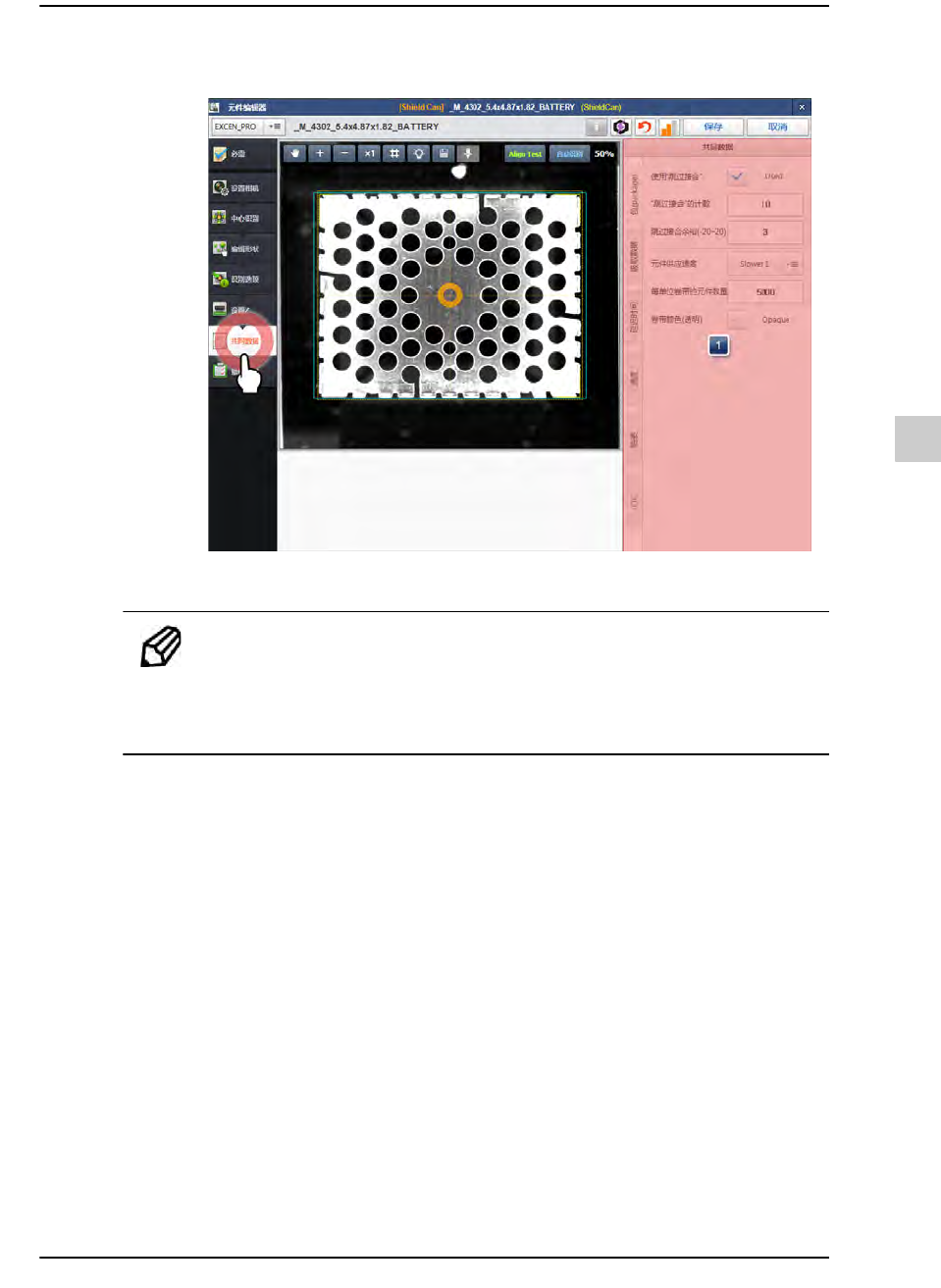

STEP24. 在“共同数据”菜单设定其它共同参数
1) 设置其它共同参数
备注 详细内容，在WEB手册，请参阅“
公共数据
”。
(WEB手册路径: T-Solution2 > 查看菜单 > T-ELITE > 元件编辑
器(NPE) > 元件参数编辑菜单 > 公共数据)
10-64
{TzYG|˅Gn{TzYG|˅Gn

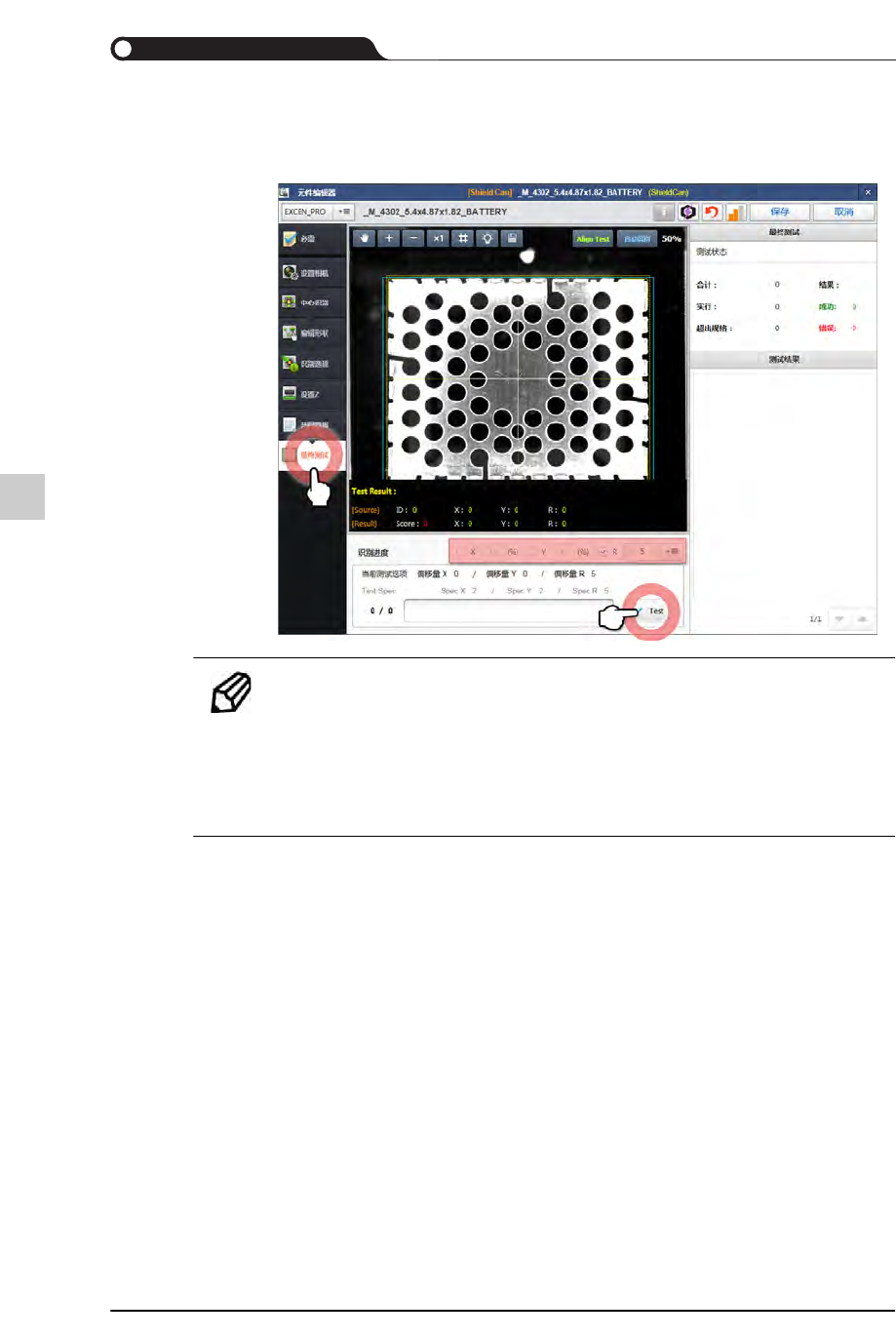

STEP25. 在“最终测试”菜单选择“识别进行过程”后，单击<测试>按钮实行元件识别
测试
备注 最终测试时，设置旋转角度(R)(推荐值)
元件的X或Y的尺寸为4mm以下时：20°
元件的X或Y的尺寸为4mm以上时：10°
利用有夹吸嘴吸取的元件：5°
10-65
登记新元件
STEP26. 检查测试状态
STEP27. 查看测试结果，如果没有异常则单击<保存>按钮
