10-85
登记新元件
STEP18. 利用供料器供应元件，在目前的吸嘴及延迟(delay)设定下进行元件吸取测
试
如果复制的源元件与目前需要登记的元件的形状差异较大，为了让吸嘴
正确地吸取元件而更改吸嘴并进行测试。
如果需要设置吸取偏移量，则一边在供料器菜单查看视觉窗一边确认实
际元件的吸取位置地设置 “ 吸取偏移量 ”。
备注 需要修改供料器及吸嘴的设置内容时，请在Line OLP利用“互
斥控制” 功能修改PCB程序后重新实行优化。
关于PCB 程序的修改，在WEB手册，清参阅 “
修改
PCB
程序
(
在
Inline T-OLP
修改
PCB
程序
)”。
(WEB手册路径: T-Solution2 > 运行脚本 > 生产 > 修改PCB 程
序( 在Inline T-OLP修改PCB 程序))
10-86
{TzYG|˅Gn{TzYG|˅Gn

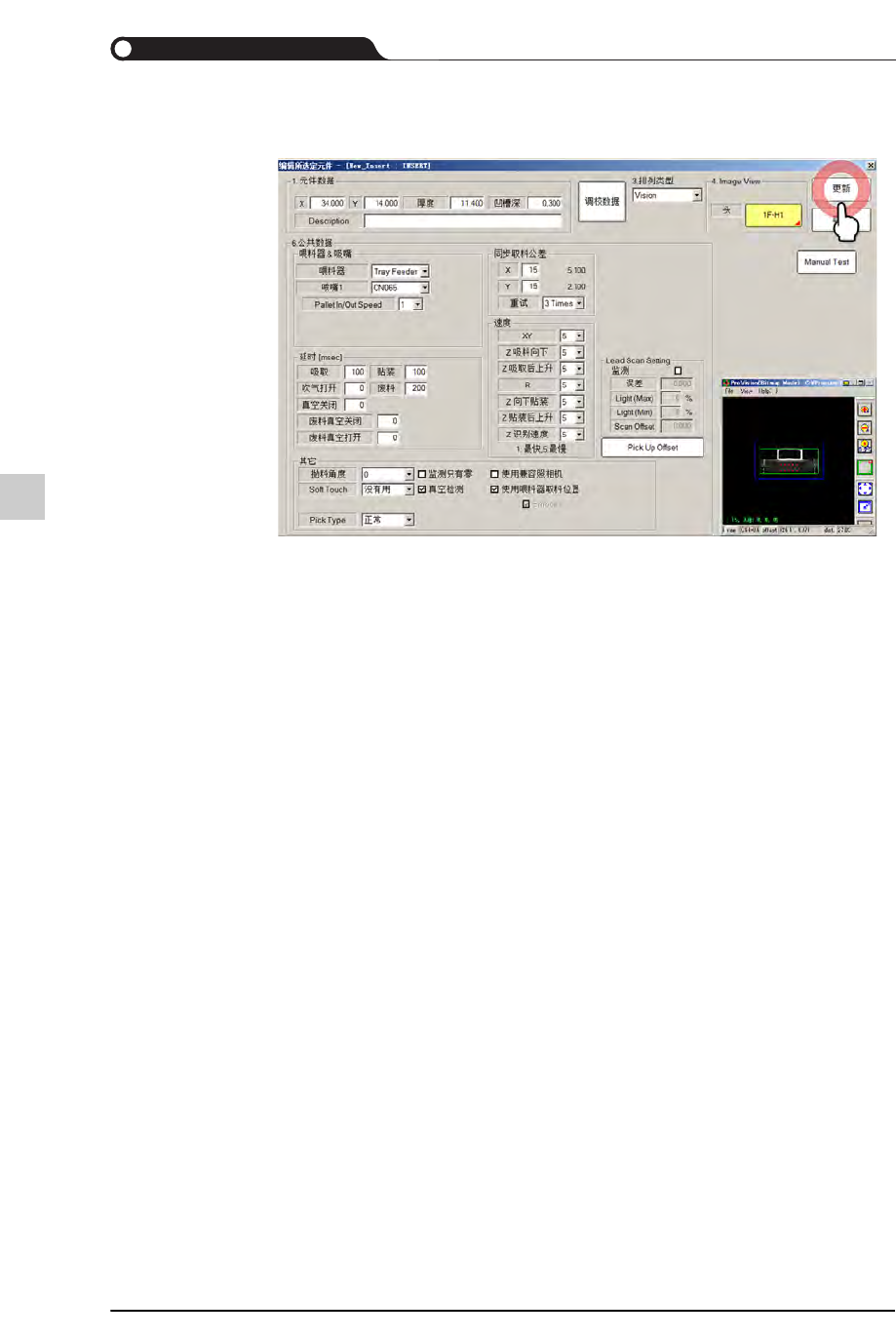

STEP19. 单击<更新>按钮完成元件登记
10.6.1.
登记利用特殊视觉特性贴装的元件
在T-OL P 撰写JOB程序时，使用相异于其它设备的视觉参数的设备所使用的元件由
于T-Solution的One Part DB方式而无法使用。因此，在使用该JOB程序的生产线的
配置中删除该设备并且跳过该元件与该元件的贴装点后生成JOB程序。
为了贴装该元件，需要在使用其它视觉参数的设备另行生成JOB程序。
10-87
登记新元件
