11-19
优化PCB程序
编辑生产线的一切带式供料器及供料器插槽信息
导入一切供料器配置信息后适用到 JOB文件
单击< 导入供料器底座>按钮，就能在供料器配置文件(*.sfb)导入生产线的一切
供料器配置信息后把供料器配置信息适用到目前的JOB文件上。
导出所有的供料器配置信息文件
单击< 导出供料器底座>按钮，就能以文件 (*.sfb) 保存当前JOB文件的所有供料
器配置信息。
11.2.5.
手动配置供料器
以图形画面显示供料器配置。
详细内容，在WEB手册，请参阅“
手动配置供料器
”
(WEB手册路径: T-Solution2 > 查看菜单 > Office T-OLP > 程序创建助手 > 供料器 >
手动配置供料器)

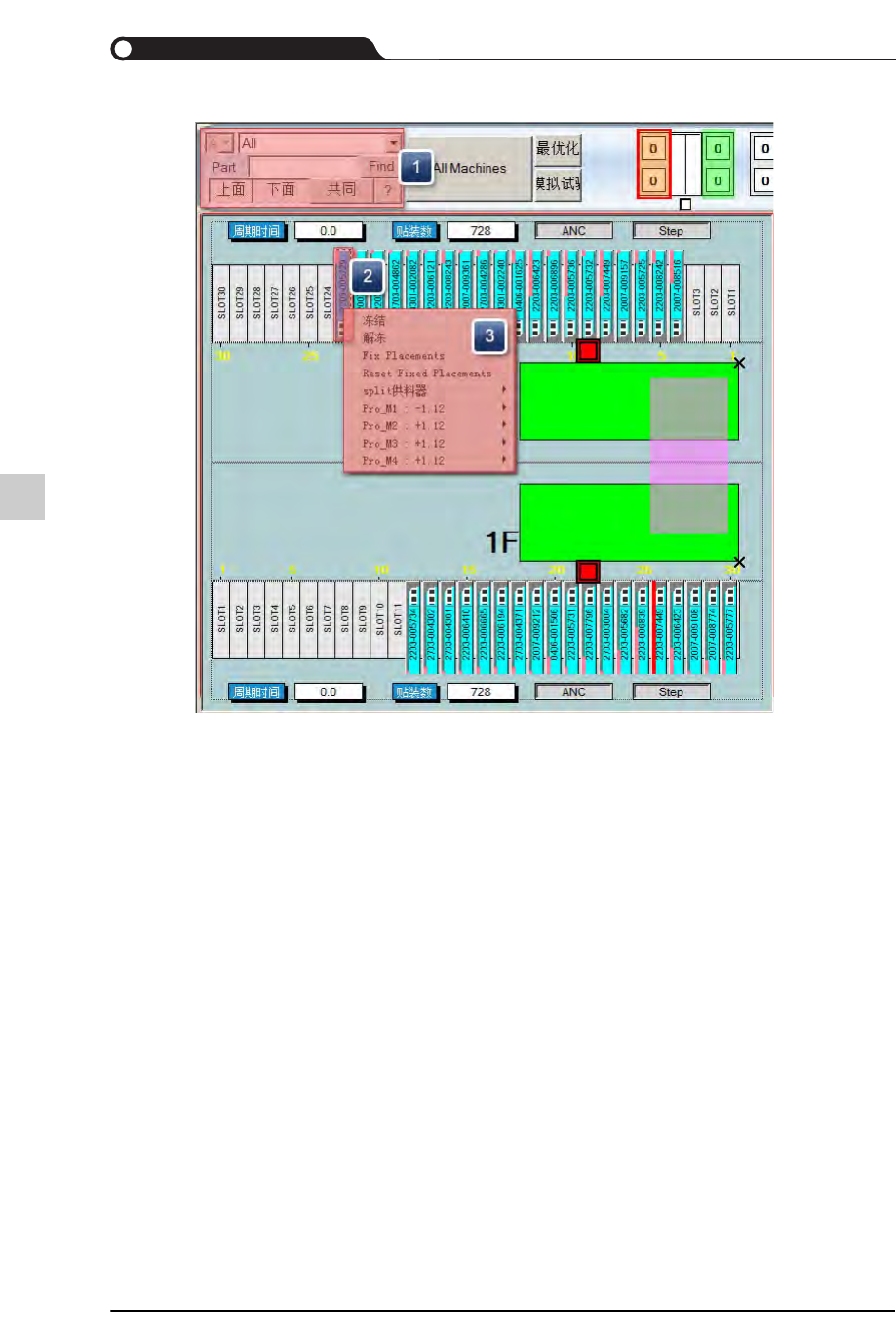

11-20
{TzYG|˅Gn{TzYG|˅Gn
1: ‘
选择
JOB
文件
’
领域
2:
各供料器状态的颜色信息
3:
供料器弹出式菜单
‘选择JOB文件’ 领域
选择了JOB文件后，将显示相应设备的供料器配置画面。
All Machines
可以把生产线的一切带式供料器加以清除/固定 /解除固定，或者把生产线的一
切供料器底座插槽设置成使用/ 不使用。
<最优化>按钮
把“ 手动配置供料器” 选项卡画面所修改的供料器配置加以应用后优化PCB 程
序。
<模拟试验>按钮
以“ 手动配置供料器” 选项卡画面所修改的供料器配置为基础模拟生产结果。
11-21
优化PCB程序

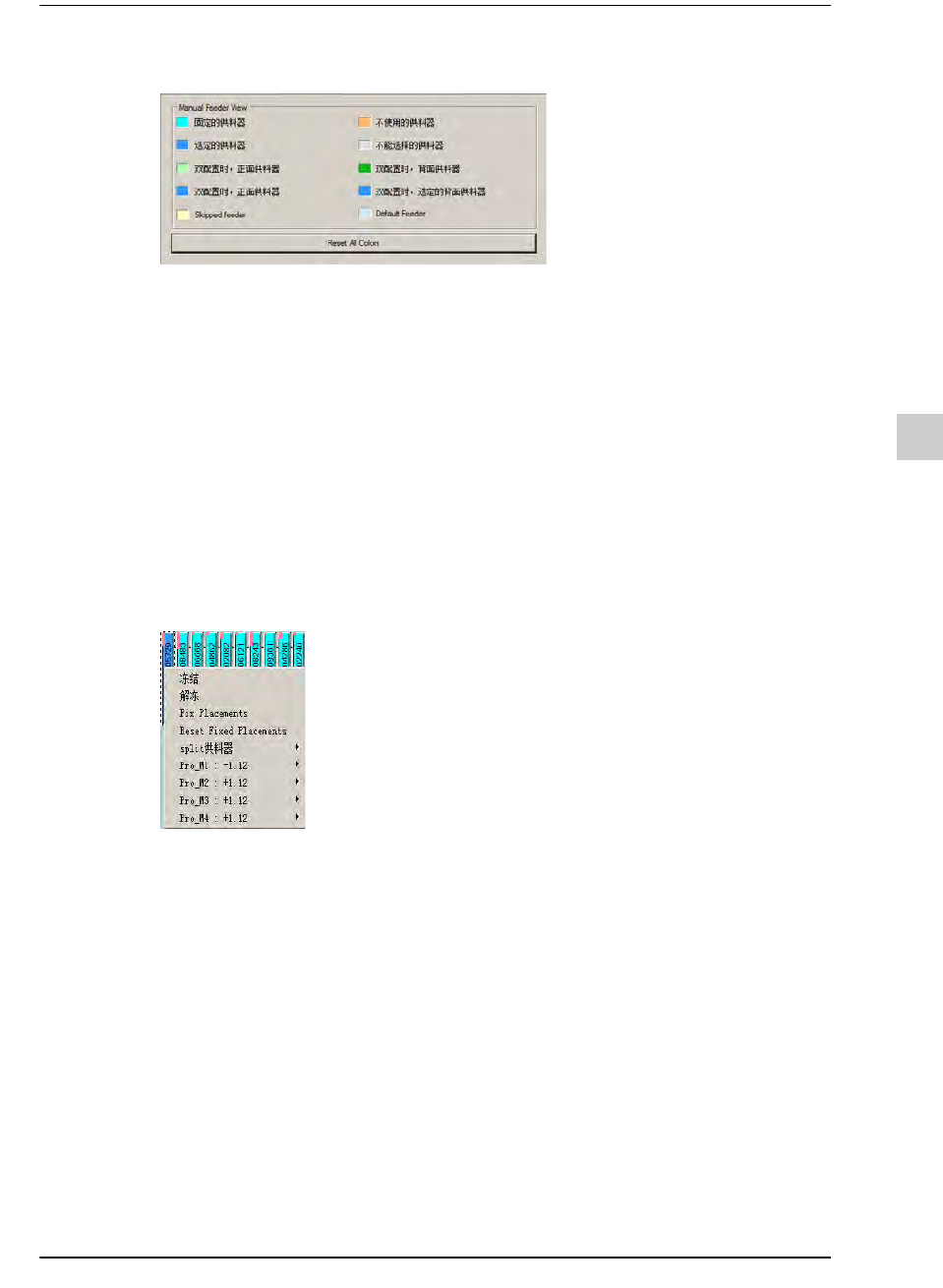

各供料器状态的颜色信息
供料器弹出式菜单
选择供料器并单击鼠标右键，就能进行下列操作。
在当前插槽把供料器加以固定/ 解除固定
如果无论优化结果结果为何都不希望修改供料器的位置，则把该供料器固
定在当前插槽。
把指定给供料器的贴装点数量加以固定/解除固定
如果无论优化结果为何都不希望改变指定给供料器的贴装点数量，则在该
供料器上设置贴装点数量并且把贴装点数量加以固定。
把指定给供料器的贴装点数量中的一部分分散到其它供料器
特定供料器的贴装点数量较多时，可以把一部分贴装点数量分散到其它供
料器。
插槽菜单
选择插槽后单击鼠标右键，就能如下进行操作。
把所选插槽加以激活/禁用
使用/不使用所选供料器底座的全部插槽
把配置在所选供料器底座的全部带式供料器加以固定/解除固定
