2-3 附加装置 2.1.1.4. 切断电源的方法 可以按照下列顺序把供应给 ELITE PRO 的电源完全切断。 STEP1. 正常结束 PC 的操作系统 W indo ws XP 。 STEP2. 关闭 T -ELITE PRO 的电源开关。 STEP3. 从产品的电源插座拿掉电源线 (220V) 。

100%1 / 770
2-2
{TzYG|˅Gn{TzYG|˅Gn

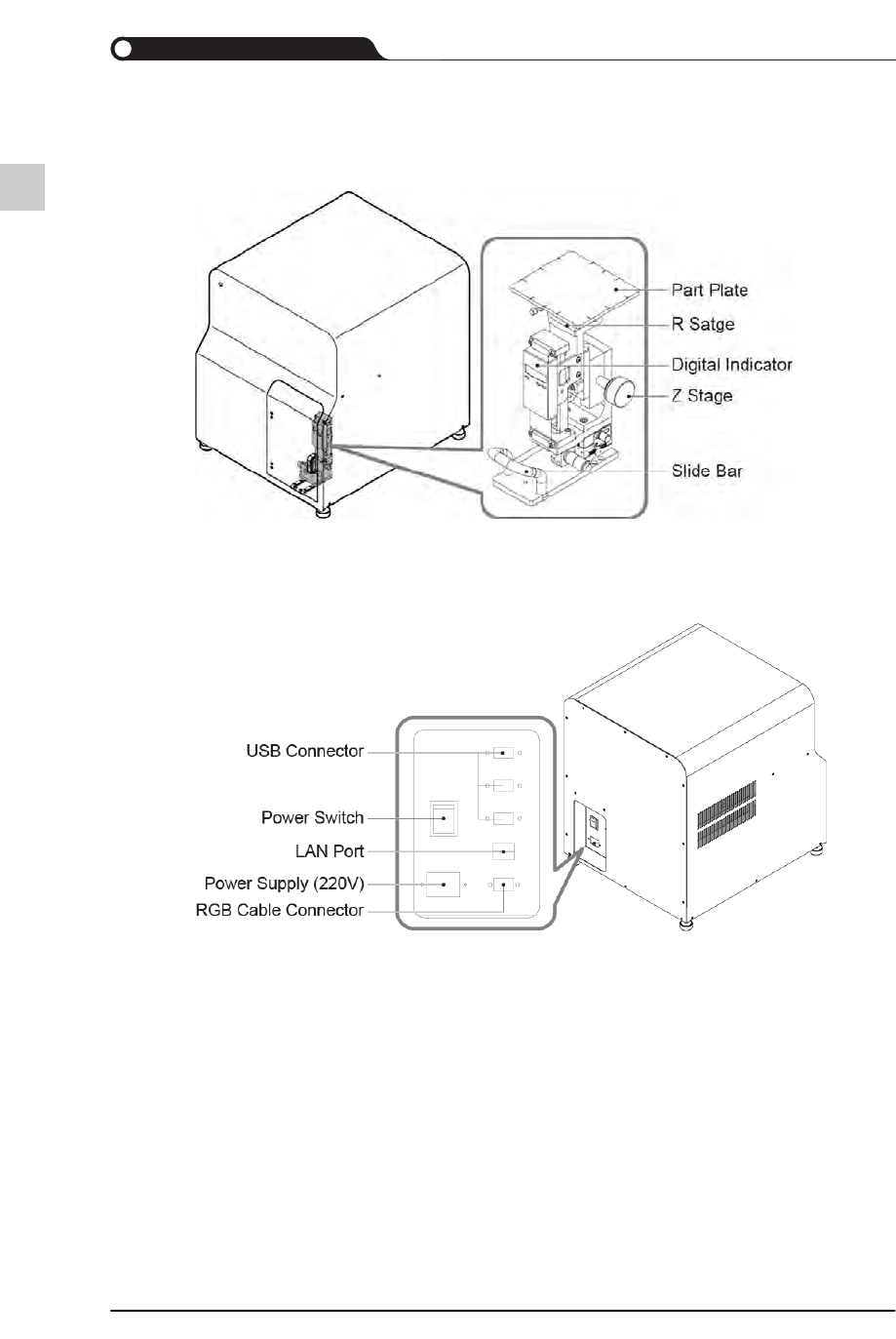

2.1.1.2.
装置名称
ELITE PRO的各部位名称如下。
2.1.1.3.
电源及周边装置的连接
参考下图把电源及周边装置连接到ELITE PRO。
2-3
附加装置

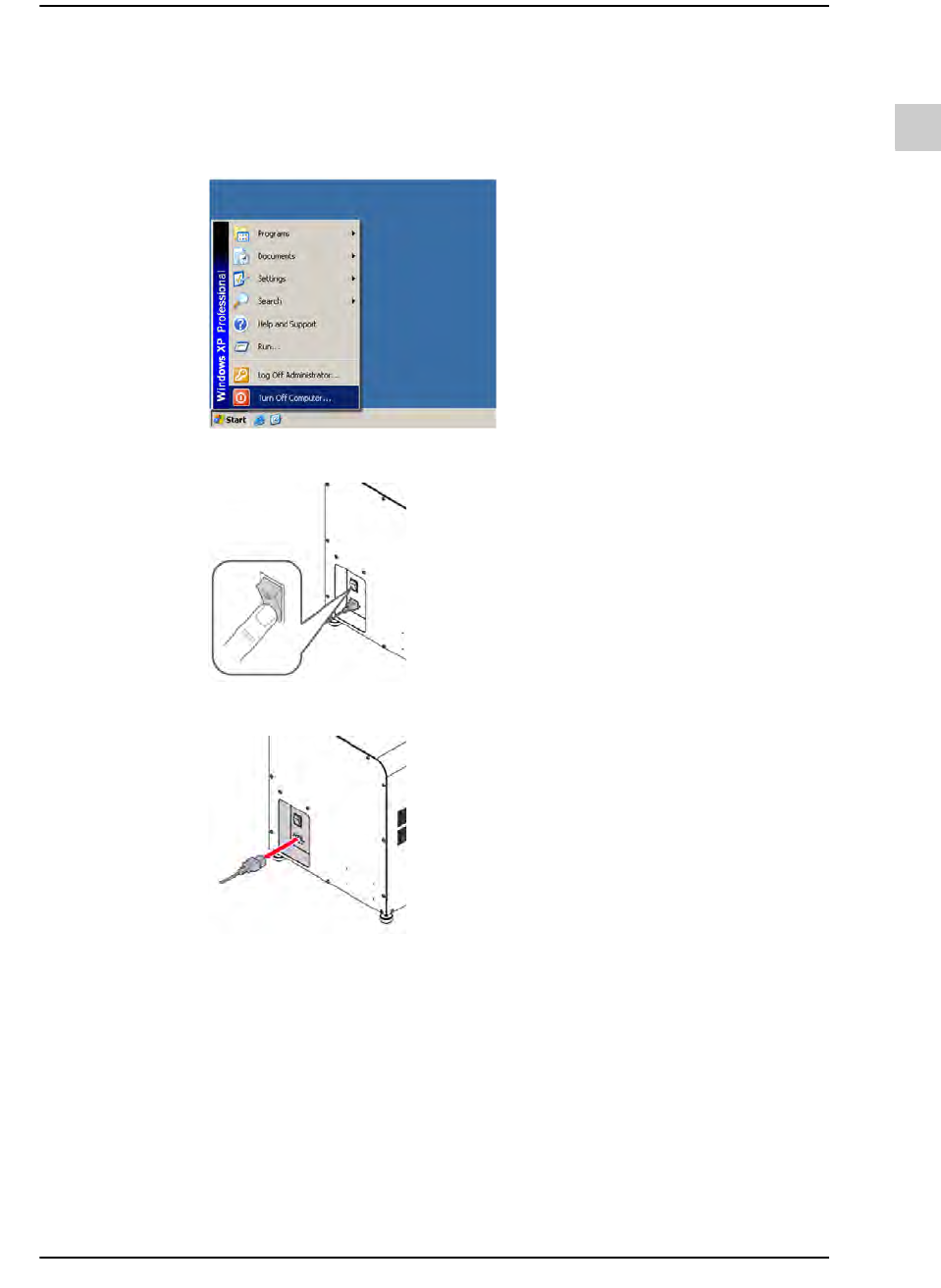

2.1.1.4.
切断电源的方法
可以按照下列顺序把供应给ELITE PRO的电源完全切断。
STEP1. 正常结束PC的操作系统Windows XP。
STEP2. 关闭T-ELITE PRO的电源开关。
STEP3. 从产品的电源插座拿掉电源线(220V)。
2-4
{TzYG|˅Gn{TzYG|˅Gn
2.1.1.5.
产品规格
ELITE PRO的规格如下
区块
(Section)
项目(Item) 规格(Specification) Remark
一般
(General)
Dimension(W×H
×D)
438 × 534 × 503 (mm)
Weight
Approx. 58 kg
Vo l t a g e
AC 100~240 ± 10%
Power
consumption
Max. 0.15 kVA
Application Chip
Mounter
EXCEN PRO, EXCEN FLEX
元件类型
(Component
Type)
Thickness 28 mm 以下
Chip 1005 ~ □54 mm以下
IC Connector Single
View
□54 mm 以下, Lead pitch 0.3 mm以
上, Lead width 0.2 mm 以上
Multi
View
不支持
BGA, CSP Single
View
□54 mm 以下, Lead pitch 0.3 mm以
上, Lead width 0.2 mm 以上
Multi
View
不支持
控制部
(Control
Unit)
PC
Intel(R) Pentium (R) i7 Quad-Core(Kontron
Module), DDR2 SDRAM 2GBytes, 667MHz以
上, HDD 500 Gbytes以上 , 19英寸显示器
Embedded
OS
Windows XP
Application S/W
Korean, English, Chinese
