13-17
生产
13.3.3.3.
Backup Pin设置(手动)
不具备自动顶针功能的设备则需要以手动方式把顶针配置到BackUp Table上。
在EXCEN PRO设备以手动方式把顶针配置到BackUp Table上的过程如下。
STEP1. 在MMI实行Gantry Parking。
STEP2. 打开正/ 背面的安全门(Door)。
STEP3. 按压<STOP>按钮

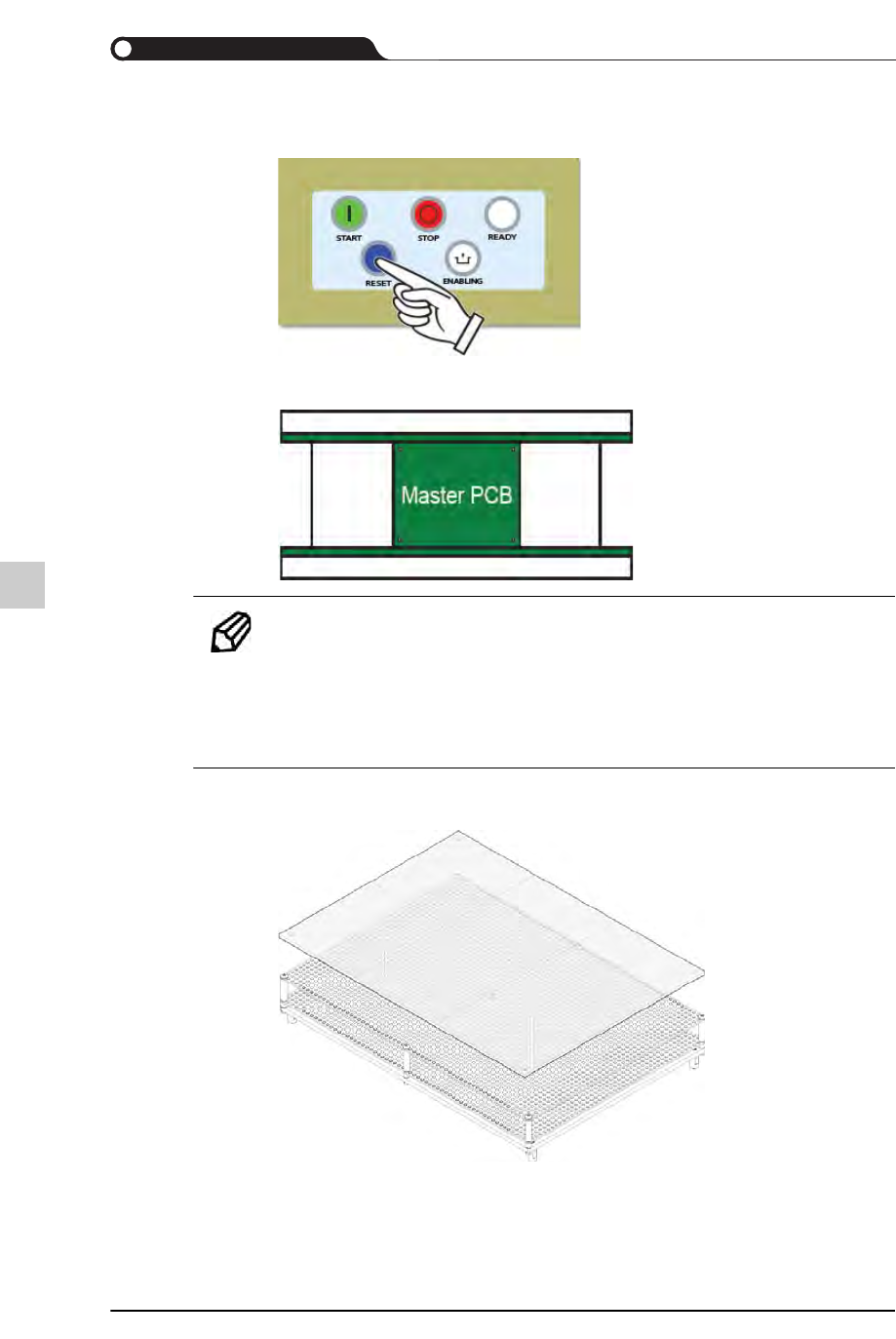

13-18
{TzYG|˅Gn{TzYG|˅Gn
STEP4. 按压<RESET> 按钮
STEP5. 在Conveyor上装入Master PCB
备注 制作Master PCB
以防止Backup Pin 和部件之间的相互干涉为目的
两面装备PCB时，将制作一个在底面安装部件的方挖个小
孔的Master PCB。
STEP6. 以扁平的PCB 的两个侧面为中心布置Backup Pin
13-19
生产
备注 决定Backup Pin 的个数: 宽度为200mm的PCB时一般6个
STEP7. 在PCB 中心领域，安装点聚集的地方布置 Backup Pin
STEP8. 安装Backup Block
往箭头方向拉下 Backup Block 后安装。安装后， Backup Block 不能出现
晃动现象。
