13-20 {TzYG|˅Gn {TzYG|˅Gn STEP9. 确认对角线方向的 PCB 平坦度利用卷尺，确认对角线方向的 PCB 的平坦度。 STEP10. 确认对水平方向的 PCB 的平坦度。利用卷尺，确认对水平方向 3 点的 PCB 的平坦度。注意 PCB 不平坦时，有可能造成装备不良。 PCB 不平坦的话，请重新设置 Backup Pi n 的高度。

13-19

生产

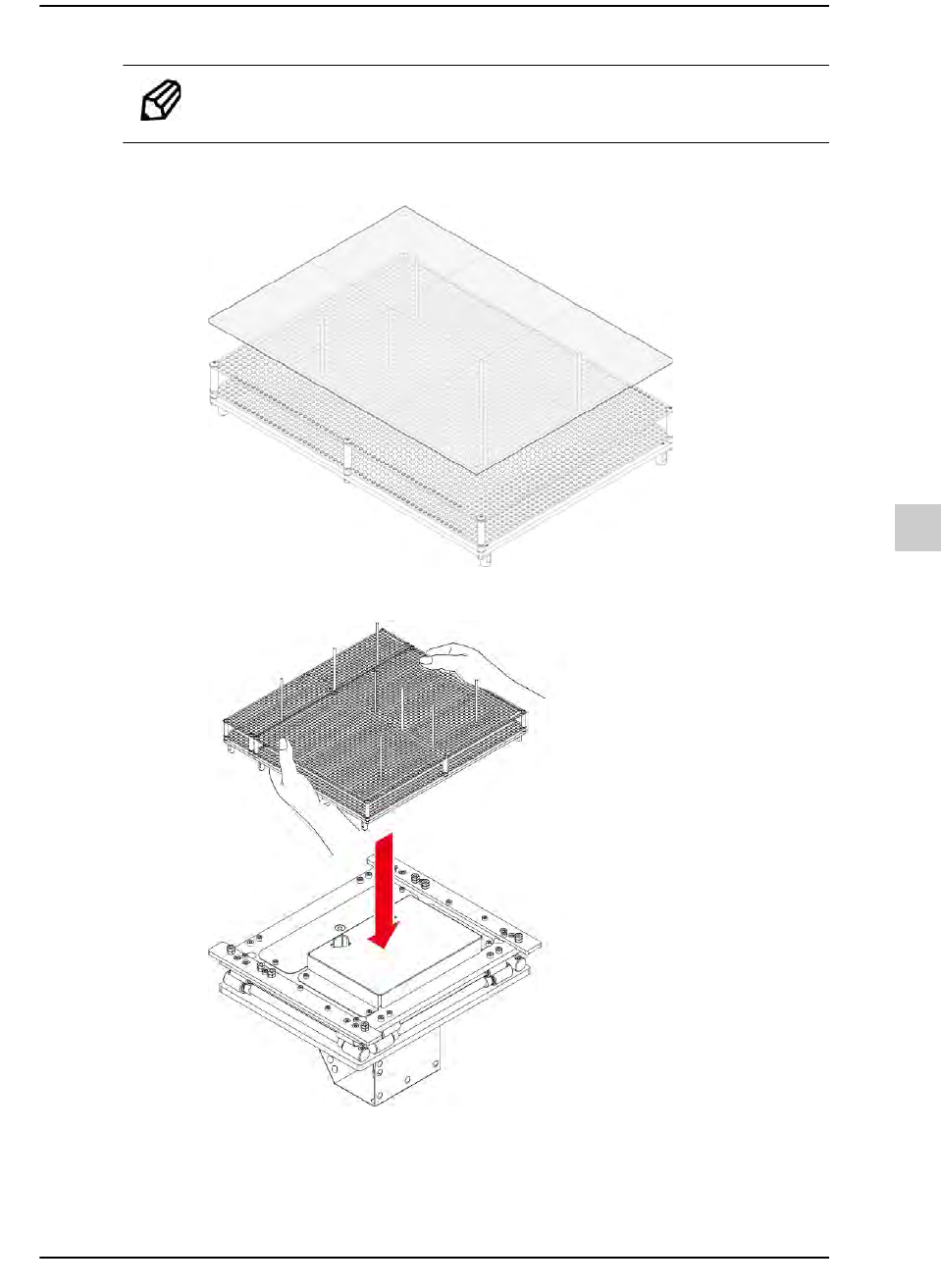

备注决定Backup Pin 的个数: 宽度为200mm的PCB时一般6个

STEP7. 在PCB 中心领域，安装点聚集的地方布置 Backup Pin

STEP8. 安装Backup Block

往箭头方向拉下 Backup Block 后安装。安装后， Backup Block 不能出现

晃动现象。

13-20

{TzYG|˅Gn{TzYG|˅Gn

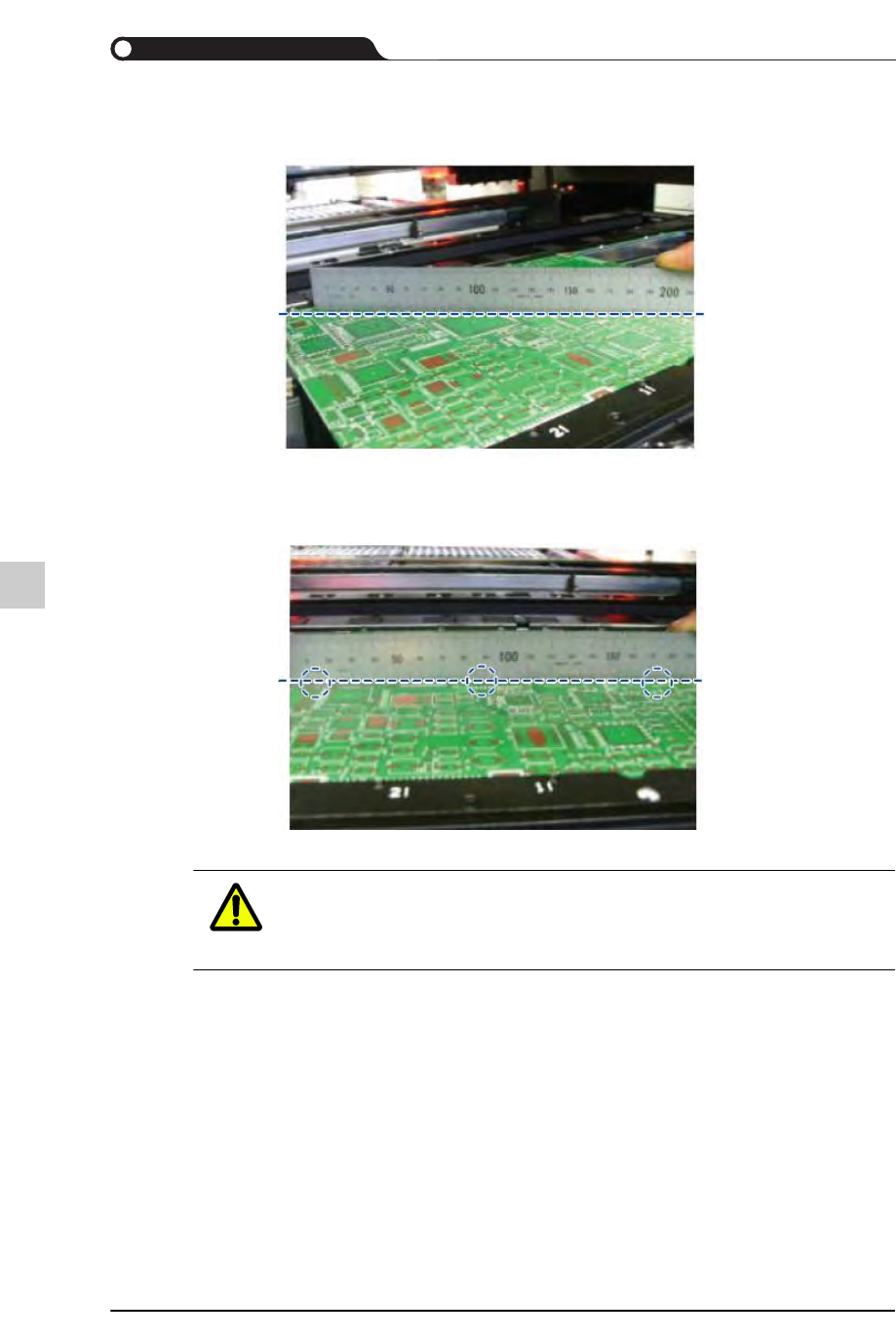

STEP9. 确认对角线方向的PCB平坦度

利用卷尺，确认对角线方向的 PCB 的平坦度。

STEP10. 确认对水平方向的PCB的平坦度。

利用卷尺，确认对水平方向 3 点的 PCB 的平坦度。

注意 PCB不平坦时，有可能造成装备不良。PCB 不平坦的话，请重新

设置Backup Pin 的高度。

13-21

生产

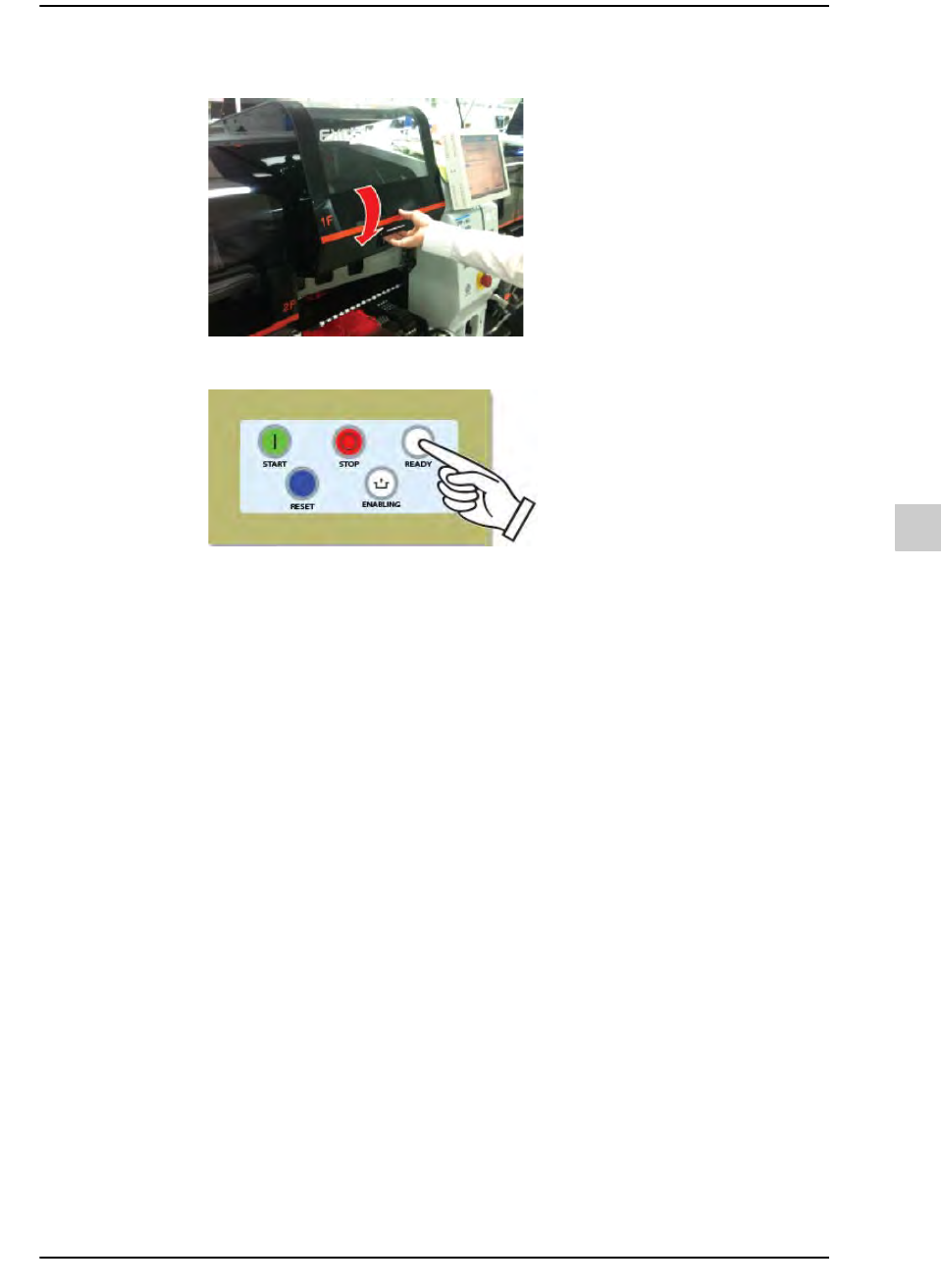

STEP11. 关闭正面/背面安全门(Door)。

STEP12. 按压<READY>按钮
