13-24 {TzYG|˅Gn {TzYG|˅Gn 下面是各盘式供料器的托盘原点位置。 ( 例 : EXCEN PRO)

13-23

生产

STEP2. 利用基准相机在托盘示教下列6 点。

1) 选择1st-1后，单击按钮让基准相机移动到该位置。

2) 利用Vision 窗的操控功能移动基准相机而让Vision 窗的十字线中心与

1st-1地点一致。

3) 单击按钮登记当前位置。

4) 按照相同方式对1st-2到3rd-2的其余5点进行示教。

13-24

{TzYG|˅Gn{TzYG|˅Gn

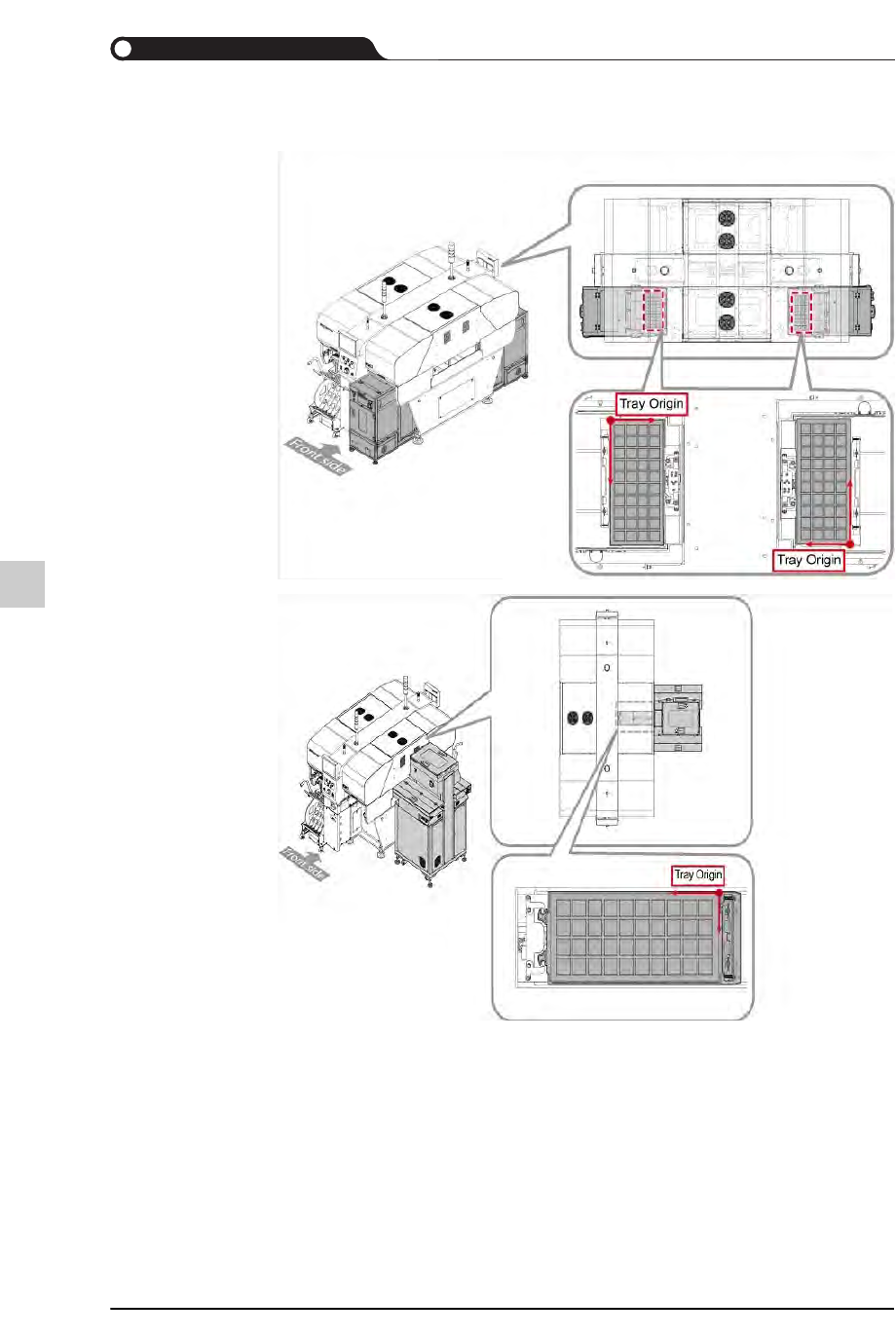

下面是各盘式供料器的托盘原点位置。 ( 例 : EXCEN PRO)

13-25

生产

STEP3. 托盘料槽示教完毕后保存PCB程序，选择‘产品’ 菜单后单击‘PCB D/L’ 子

菜单把PCB 程序下载到RT。

13.4.2.

利用3 Pocket Center方式进行的料槽示教

由于托盘特性而无法利用3 Pocket (Default)方式进行料槽示教时，可以使用3 Pocket

Center方式示教托盘的料槽。
