13-31
生产
注意 如果当前设置的托盘的料槽位置不正确，请重新示教托盘料槽。
关于托盘料槽示教的详细内容，在WEB手册，请参阅“
确认托盘
设置
”。
(WEB手册路径: T-Solution2 > 运行脚本 > 生产 > 确认设备的程序
设置 > 确认托盘设置)
注意 如果利用多程序生产多个型号，需要确认变更型号时所安装的供
料器的元件是否与当前型号的PCB程序的供料器配置内容一致。
关于确认元件的详细内容，在WEB手册，请参阅“
硧认元件
” 。
(WEB手册路径: T-Solution2 > 运行脚本 > 生产 > 确认设备的程序
设置 > 确认托盘设置)
13-32
{TzYG|˅Gn{TzYG|˅Gn
13.4.5.
确认贴装点
在设备打开PCB程序后，如下所示地查看整体元件的贴装位置。

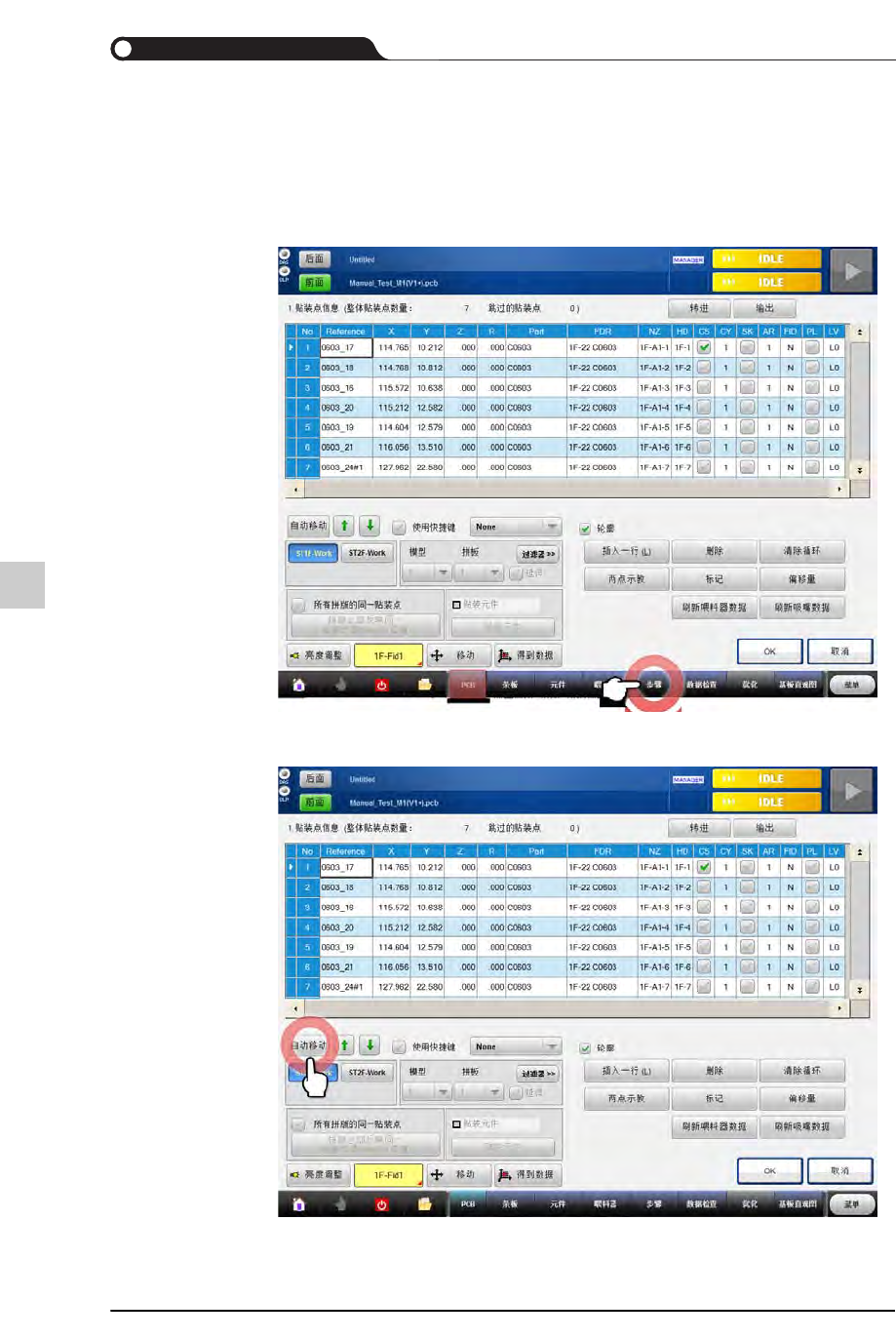

STEP1. 选择‘PCB 编辑’ 菜单后，选择‘步骤’ 子菜单。
STEP2. 按压< 自动移动> 按钮后查看元件的贴装位置。
按压 < 自动移动 > 按钮时，让基准相机移动到第一个贴装点的位置并且
13-33
生产
在经过一定时间后让基准相机移动到下一个贴装点的位置。该动作一直
持续到基准相机移动到最后一个贴装点的位置为止。
确认了当前工作站的元件的贴装位置后，选择其它工作站并且按照先前
的相同方法确认其它工作站的元件的贴装位置。
备注 生产了一枚样本PCB 后进行检查并确认是否出现贴装错误而
得以确认贴装坐标是否异常。
如果存在着贴装错误，请检查其原因。
整体上所有的贴装点都移动。
贴装原点(Place Origin)设置错误
特定元件的贴装点移动。
特定元件的贴装位置设置错误
