2-31 附加装置 1 1 BOL T M4x50L 2 12 NUT M4 2 13 BOL T M4x12L 6 14 BOL T M3x10L 2 15 W ASHER M4 2 16 NUT M4 4 17 LAMP NUT F-18NF 1 序号 说明 零件号 数量 维修零件 备注
2-30
{TzYG|˅Gn{TzYG|˅Gn
2.3.4.2.

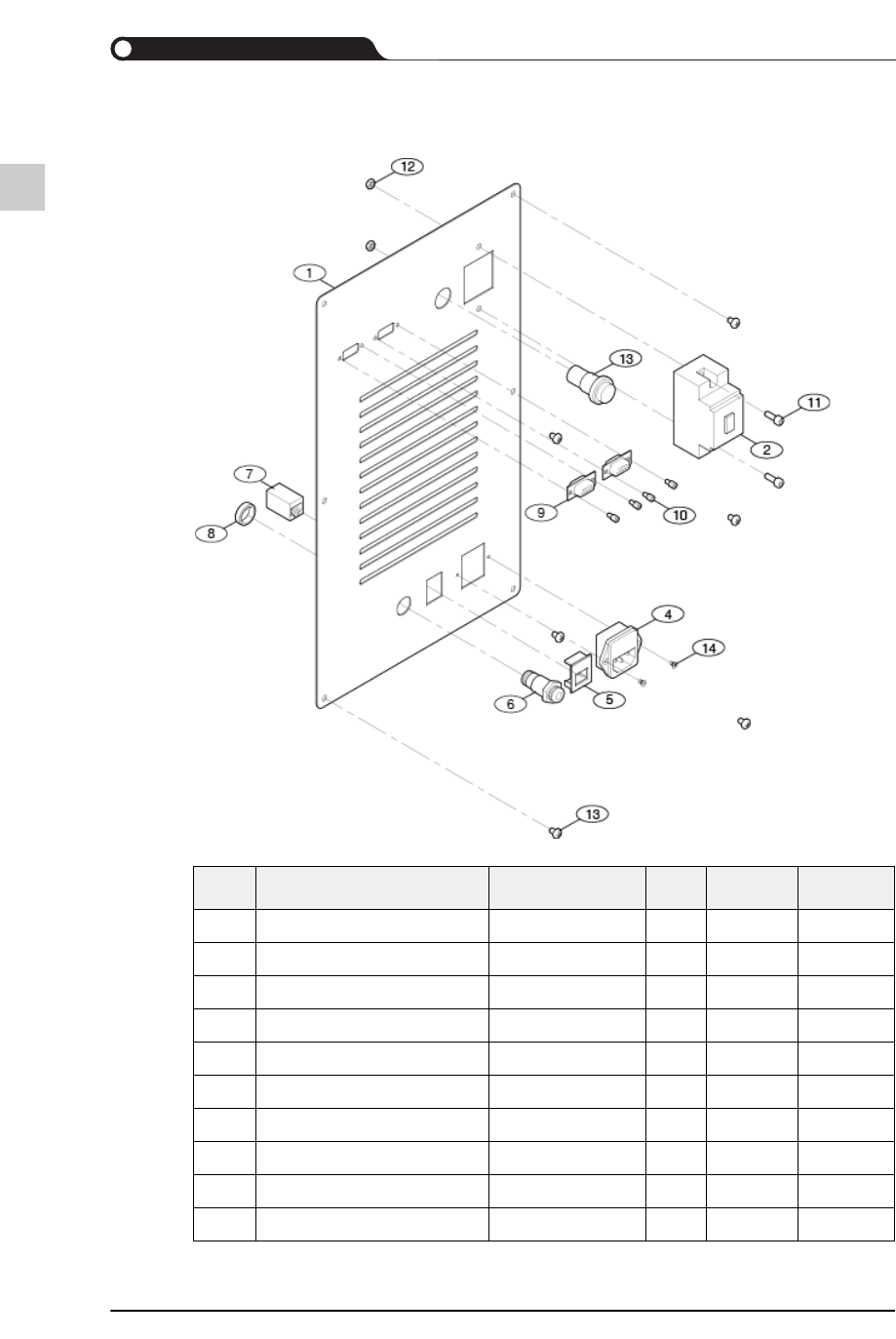

Rear Panel 分解图及零件表
序号 说明 零件号 数量 维修零件 备注
1 REAR PANEL SM1-FWS-009 1
2 BREAKER-S/W BS32A 1 O
3LAMP F-18NF 1
4 POWER CONNECTOR 717 1 O
5 LAN COUPLER SOCKET RJ45 8P8C 1 O
6 FITTING PMM06-R14 1 O
7 LAN COUPLER JACK 3101 1 O
8 FITTING NUT PMM06-NUT 1
9 D-SUB 9Pin Female 2 O
10 SUPPORT M2.5x5L 4
2-31
附加装置
11 BOLT M4x50L 2
12 NUT M4 2
13 BOLT M4x12L 6
14 BOLT M3x10L 2
15 WASHER M4 2
16 NUT M4 4
17 LAMP NUT F-18NF 1
序号 说明 零件号 数量 维修零件 备注
2-32
{TzYG|˅Gn{TzYG|˅Gn
2.3.4.3.
Case Panel 分解图及零件表
序号 说明 零件号 数量 维修零件 备注
1 BASE SM1-FWS-010 1
2 CASE1 SM1-FWS-011 1
3 CASE LEFT SM1-FWS-012 1
4 CASE-REAR SM1-FWS-013 1
5 CASE RIGHT SM1-FWS-014 1
6 DOOR SM1-FWS-015 1
7 TABLE SUPPORT SM1-FWS-016 1
