2-35 附加装置 2.3.4.5. Cable Box 分解图及零件表 序号 说明 零件号 数量 维修零件 备注 1 CASE LEFT SM1-FWS-012 1 2 CABLE BOX SM1-FWS-022 1 O 3 CABLE BOX COVER SM1-FWS-023 1 O 4 MAGNET SM1-FWS-024 1 5 HINGE SUS-304 1 6 REGULA TOR PW200-02BG 1 7 FITTI…
2-34
{TzYG|˅Gn{TzYG|˅Gn

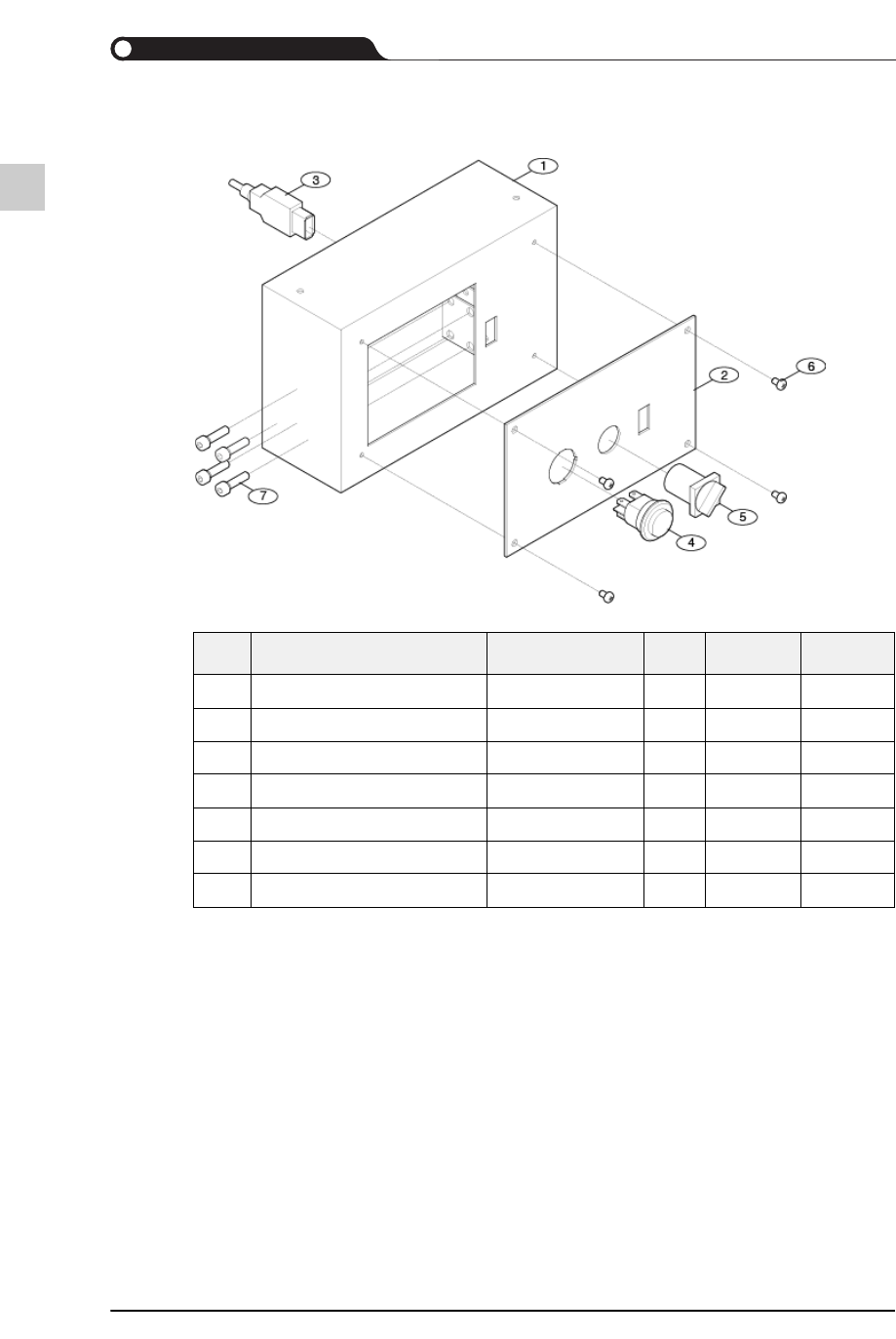

2.3.4.4.
Control Panel 分解图及零件表
序号 说明 零件号 数量 维修零件 备注
1 CASE PANNEL SM1-FWS-018 1
2 CONTROL PANEL SM1-FWS-021 1
3 USB CABLE USB A-USB AF 1 O
4 POWER SWITCH 8216 1 O
5 SELETIC SWITCH K16-532 1 O
6BOLT M3x10L 4
7BOLT M4x20L 4
2-35
附加装置

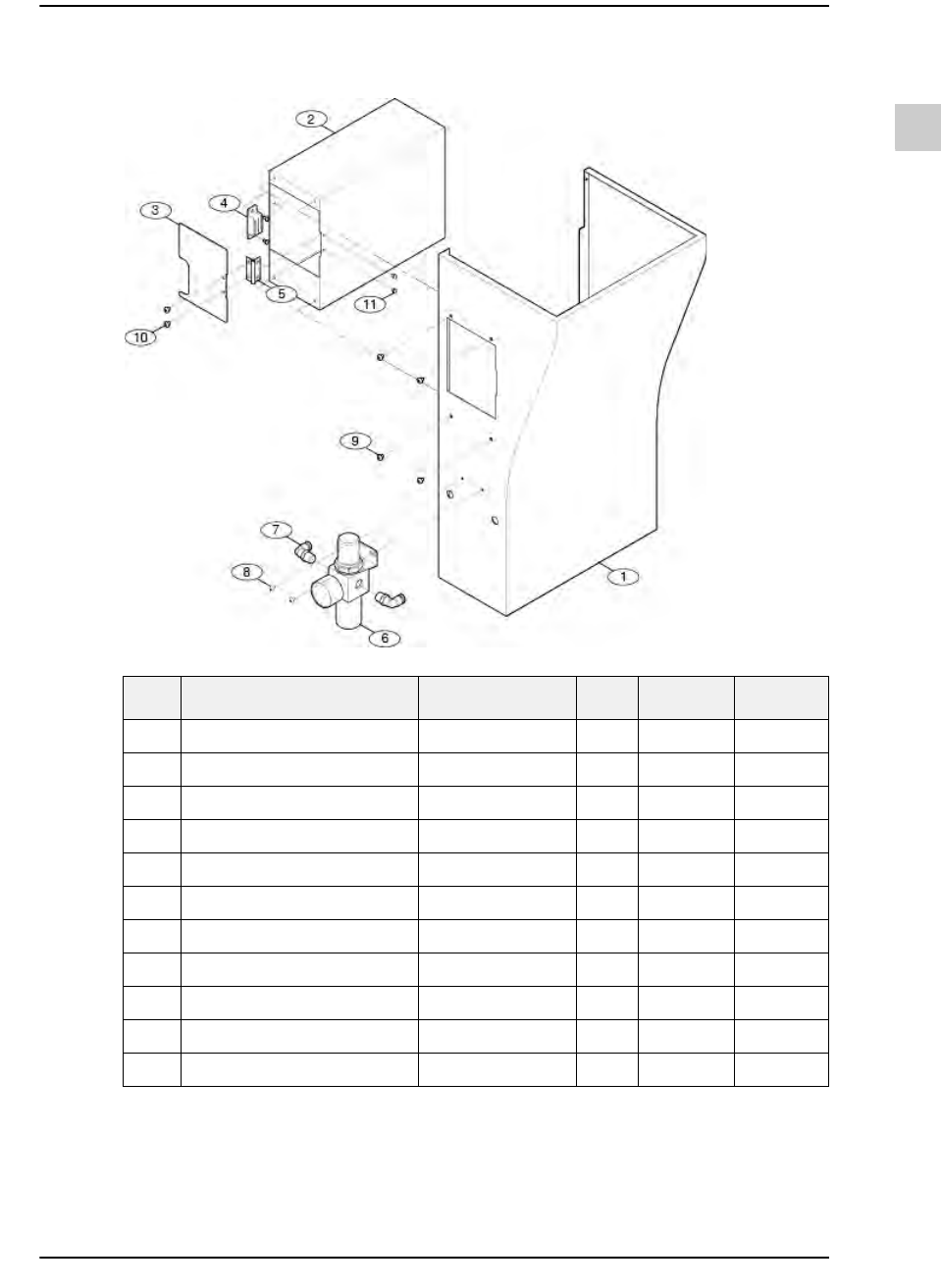

2.3.4.5.
Cable Box 分解图及零件表
序号 说明 零件号 数量 维修零件 备注
1 CASE LEFT SM1-FWS-012 1
2 CABLE BOX SM1-FWS-022 1 O
3 CABLE BOX COVER SM1-FWS-023 1 O
4 MAGNET SM1-FWS-024 1
5 HINGE SUS-304 1
6 REGULATOR PW200-02BG 1
7 FITTING PL0602 2
8BOLT M4X12L 4
9BOLT M4X12L 4
10 BOLT M4X12L 2
11 BOLT M3X10L 4
2-36
{TzYG|˅Gn{TzYG|˅Gn

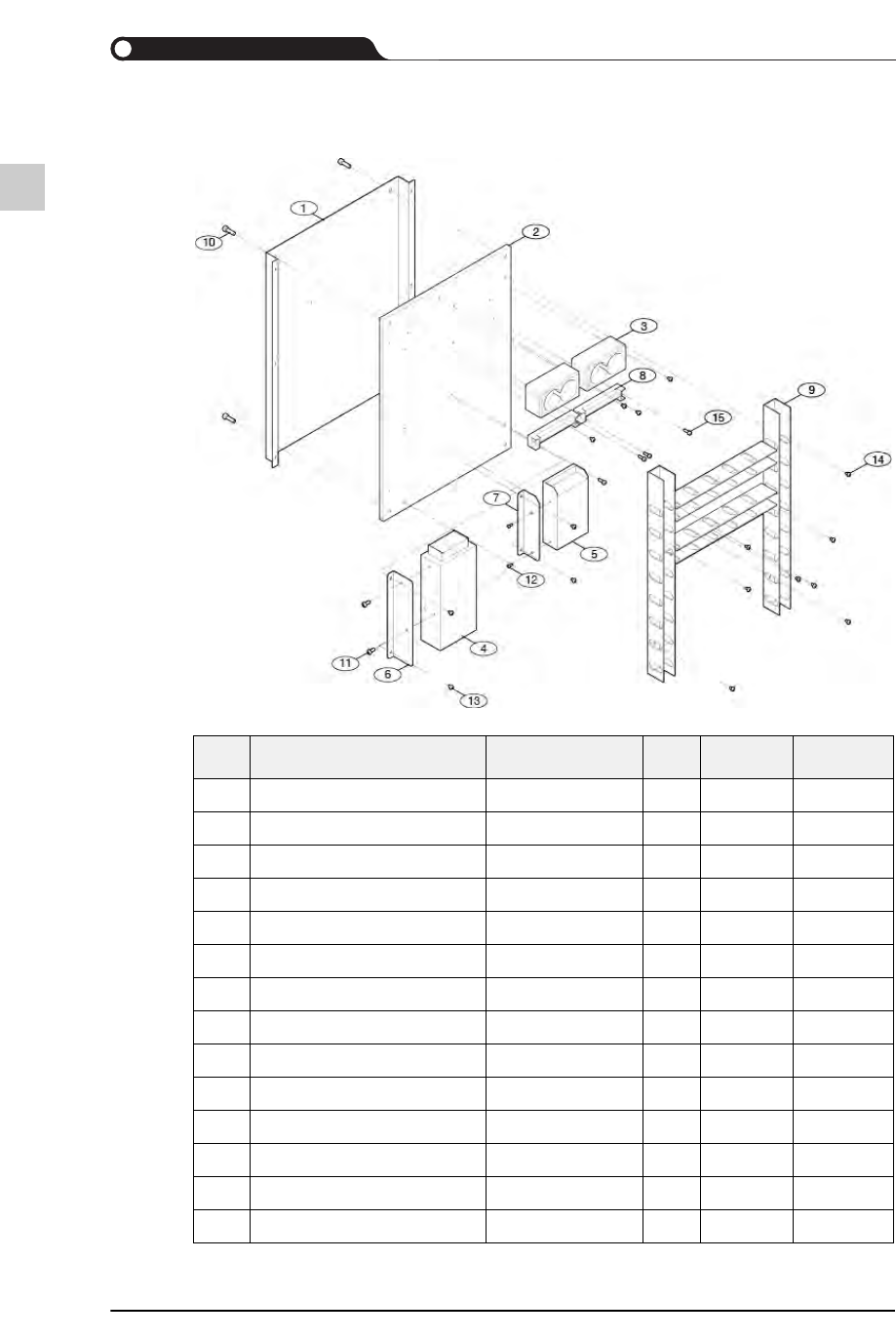

2.3.4.6.
Part Panel 分解图及零件表
序号 说明 零件号 数量 维修零件 备注
1 PARTS PANEL COVER SM1-FWS-025 1
2 PARTS PANEL SM1-FWS-026 1
3 CONCENT AC220V 2P 2 O
4 SMPS1 VSF100-24 1 O
5 SMPS2 AP24-3 1 O
6 SMPS1 BK SM1-FWS-027 1
7 SMPS2 BK SM1-FWS-028 1
8 TERMINAL BLOCK KH6010-10 2
9 DUCK 30X40 4
10 BOLT M6X25L 4
11 BOLT M4X10L 2
12 BOLT M3X6L 2
13 BOLT M4X10L 4
14 BOLT M4X10L 8
