8 Innentemperaturüberwachung Damit die Bauteile optimal ausgehärtet werden können, verfügen die RDS T rockner über eine Innentemperaturüber - wachung. In jeder Heizzone sind Thermoelemente montiert, welche die T emperatu…

Bei der Trocknung mit Konvektionsverfahren wird die Pro-

zessatmosphäre mittels eines Heißluftgebläses erwärmt

und strömt anschließend auf die Baugruppen. Die Heiz-

elemente sind ober- und unterhalb des Transportsystems

angebracht. Die Strömungsgeschwindigkeiten der oberen

und unteren Heizzonen sind getrennt voneinander regelbar,

damit die Baugruppe gleichmäßig durchwärmt wird. Dies

verhindert Spannungen im Material.

Konvektive Trocknung

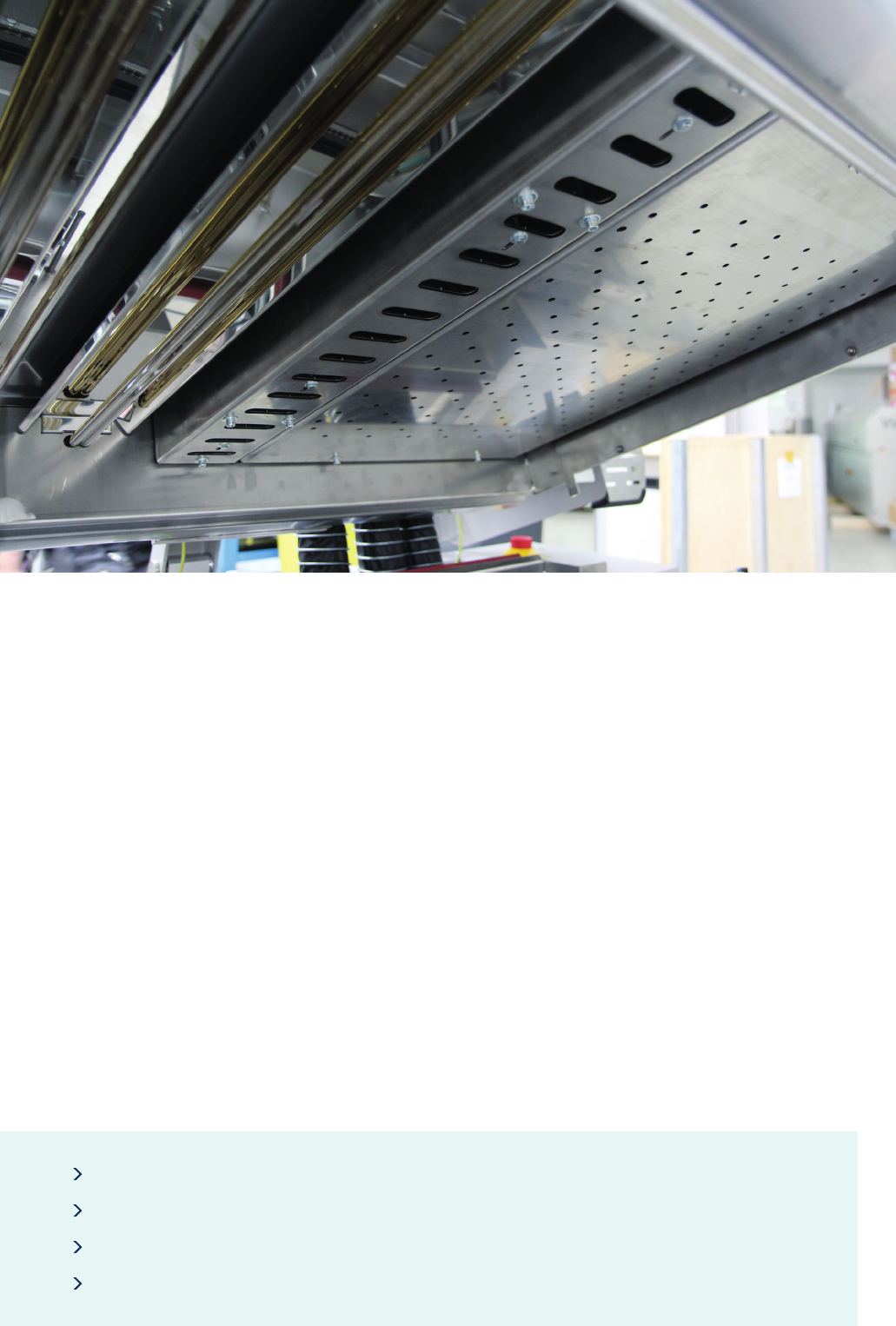

Im Kombinationsheizverfahren erfolgt die Wärmeübertra-

gung durch Infrarot-Strahlung, die durch eine zentrale Kon-

vektionsheizung unterstützt wird. Alle Heizkammern sind mit

leistungsstarken IR-Strahlern ausgestattet. Die IR-Strahlung

dringt in die Leiterplatte ein und treibt die Lösemittel von In-

nen aus. Das ermöglicht einen schnelleren und efzienteren

Trocknungsprozess. Bei der zusätzlichen Konvektion kann

der Volumenstrom voreingestellt werden. Zum Schutz vor

Verschmutzungen und zur leichteren Reinigung können alle

IR-Strahler im Heizungsunterteil optional mit Glasabdeckun-

gen versehen werden.

Kombinationsheizverfahren mit IR

Erstklassige Heizleistung und bestes Wärmemanagement

Ober- und Unterseitenheizung mittels Konvektion und/oder IR-Heizelementen

Variable Heizkammerlänge und optimale Prozessanpassung

Flexible Transportsysteme nach Kundenwunsch

Die RDS Trocknungssysteme können mit Einzel- oder

Doppelspurtransport ausgestattet werden, mit Stiftketten-

transport und variabler Breiteneinstellung oder als Schwer-

lasttransport für Warenträger nach Kundenanforderung. Eine

platzsparende Lösung zur Leiterplatten-, bzw. Warenträger-

rückführung bietet der optionale, integrierbare Unterflur-

Rücktransport. Folgende Transportvarianten sind verfügbar:

› Einzelspurtransport: 80 – 460 mm

› Doppelspurtransport: 2 x 90 – 250 mm

› Schwerlasttransport: nach Kundenanforderung

Transportsystem

Transport

Innentemperaturüberwachung

Damit die Bauteile optimal ausgehärtet werden können,

verfügen die RDS Trockner über eine Innentemperaturüber-

wachung. In jeder Heizzone sind Thermoelemente montiert,

welche die Temperatur in der Anlage präzise messen.

Die Werte werden auf dem Monitor dargestellt. Sobald die

Toleranzwerte überschritten sind, wird ein akustischer Alarm

ausgelöst und die Heizung abgeschaltet.

Die hervorragende Wärmedämmung der Heizzo-

nen und die individuell einstellbaren Temperatu-

ren ermöglichen eine optimale Prolierung Ihrer

Trocknungsprozesse – perfekt zugeschnitten auf

die Anforderungen der Produkte.

Das Abluftsystem sorgt unter anderem für die sichere Ent-

fernung von Lösemitteln. Entsprechende Vorrichtungen sind

am Ein- und Ausgang der Prozesskammer sowie zwischen

den Heizzonen angebracht. Die Prozessabluft wird durch das

Gebläse direkt der Hausabsaugung zugeführt. Die auszuhär-

tenden Substanzen und die freigesetzten Abdampfprodukte

bestimmen die Absaugmenge. Die Absaugfunktion wird

durch einen Drucksensor überwacht. Im Falle eines Problems

schaltet die Heizung automatisch ab und der Einlauf neuer

Baugruppen wird gestoppt. Somit können sich keine entzünd-

lichen Gasgemische in der Anlage bilden.

Optimale Prolierbarkeit

Abluftsystem und integrierte Absaugung

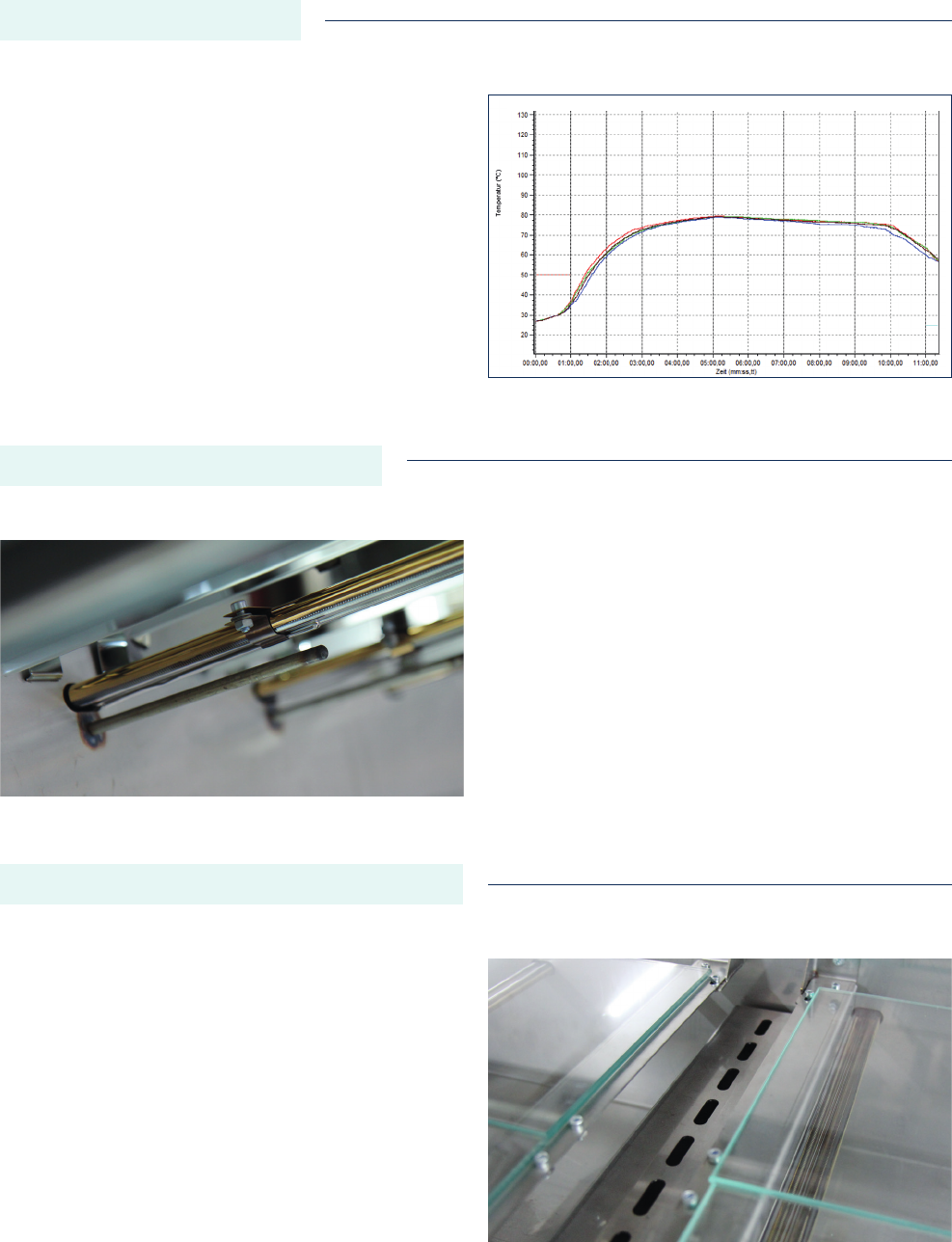

Temperaturkurve

Prozessstabilität

durch clevere Features

Schonendes Herunterkühlen

auf unter 60 °C

Nach dem Trocknungsvorgang wird die warme Prozessatmosphäre abgesaugt.

Trotzdem hat die Baugruppe noch eine Auslauftemperatur von etwa 60 °C.

Optional ist eine separate luft- oder wassergekühlte Kühleinheit verfügbar, mit

der deutlich niedrigere Temperaturen erzielt werden können.

Bei der luftgekühlten Kühlstrecke wird die heiße Prozessabluft über die angebrach-

ten Abluftsschläuche abgesaugt. Zusätzlich wird kalte Umgebungsluft angesaugt

und über das Düsenfeld zur Kühlung der Baugruppen eingeblasen. Bei der wasser-

gekühlten Kühloption erfolgt der Kühlprozess über Wärmetauscher. Durch separat

einstellbare Lüfter in den einzelnen Zonen besteht die Möglichkeit, den Kühlprozess

exakt zu steuern und den Kühlgradienten entsprechend zu beeinflussen.

Realisierung von optimalen Auslauftemperaturen

Optionale luft- oder wassergekühlte Kühleinheit

Temperaturen individuell einstellbar

Anlage auch ohne Kühlstrecke verfügbar
