TR7500_Series_Software_ch-v5-0-0 - 第105页
Test Research Inc. TRI 7500 Series User Gu ide – Software 93 3.3.3.6 遠端編輯站 (Offline Editor) 機碼 – 在遠端編輯站端選擇要進 行連 線編輯的 AOI 機器號碼。 路 徑 – 指定遠端編輯站資 料 夾的 路 徑 來 存取檢測資 料 。正常情況下 路 徑應設為 [\\OfflinePC\C\A OI_Offline…
Test Research Inc.
92 TRI7500SeriesUserGuide–Software

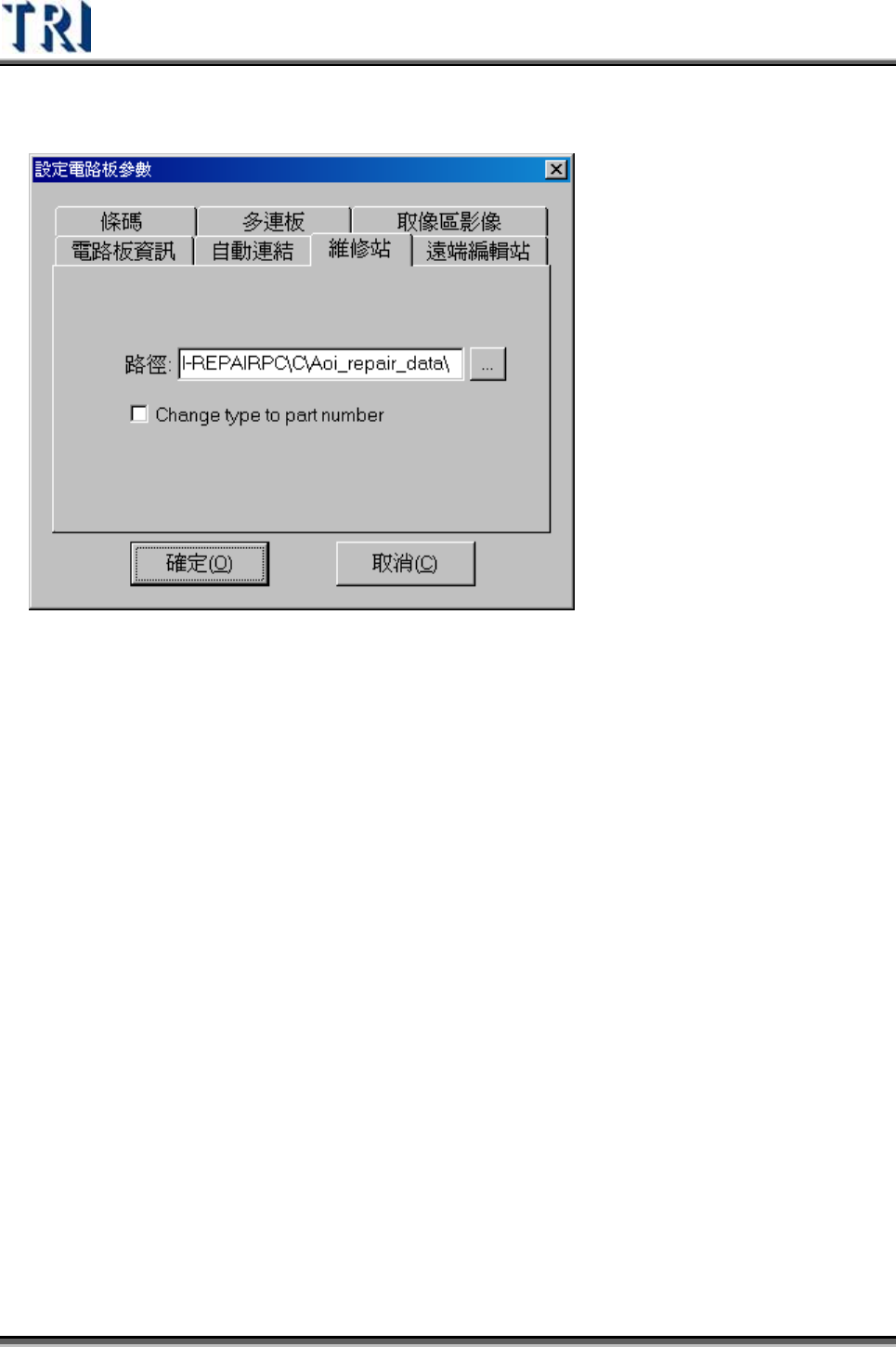

3.3.3.5 維修站(Repair Station)
路徑 – 指定維修站資料夾的路徑來存放檢測完畢的資料。正常情況下路徑應設為
[\\RepairPC\C\AOI_Repair_Data]。
Change type to part number – 勾選表示在傳送資料至維修站時，以料號欄位取代
類型欄位。在製作新程式載入 AOI 檔案時，系統會自動將[類型(Type)]欄位複製到
[料號]欄位內，使用者在程式製作過程中，可因為製作程式方便修改[類型]欄位的內
容，而不會影響到料號的值；使用者可使用本功能選擇要傳[類型]或是[料號]到維修
站進行資料收集統計。
Test Research Inc.
TRI7500SeriesUserGuide–Software 93

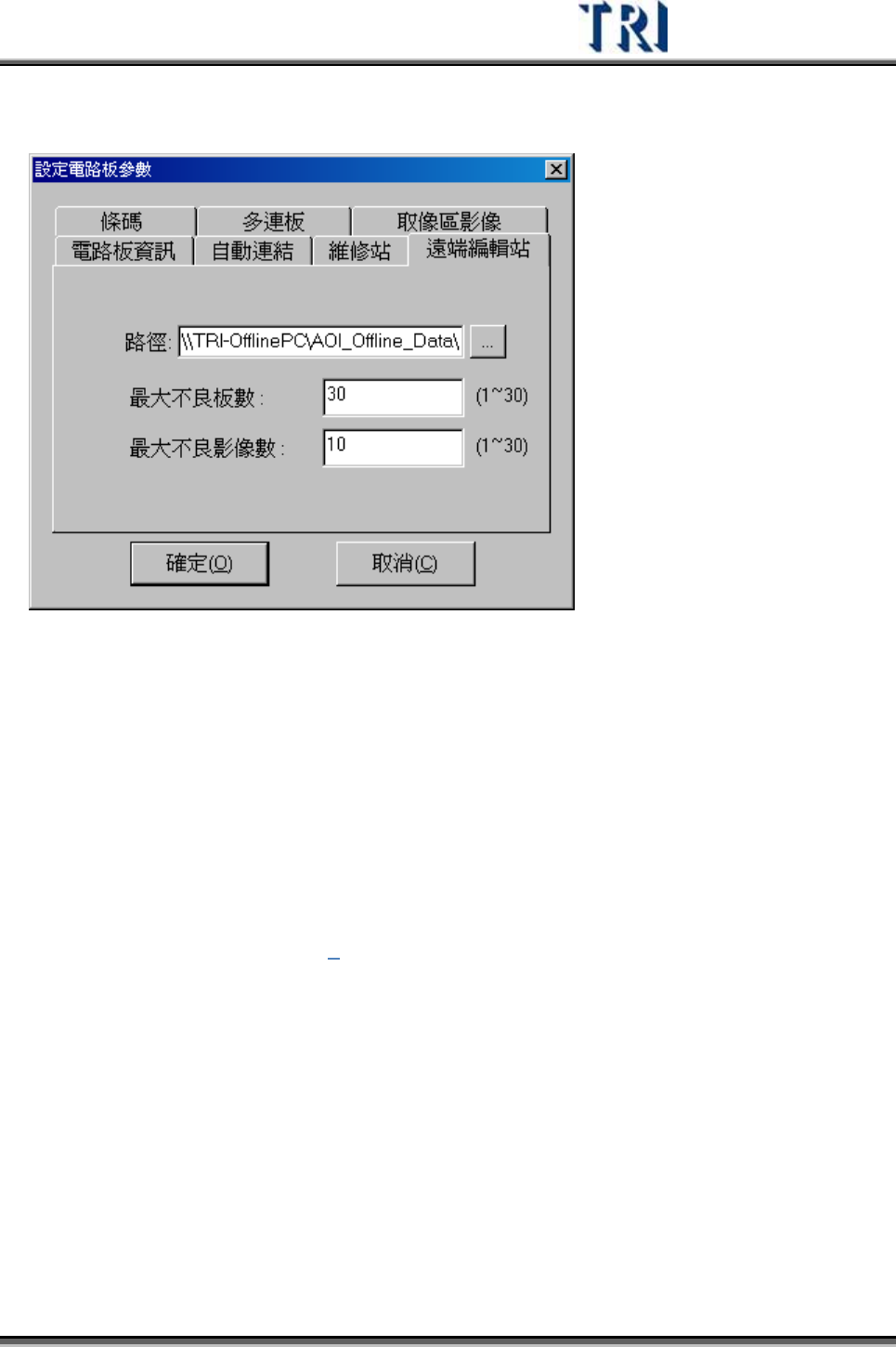

3.3.3.6 遠端編輯站(Offline Editor)
機碼 – 在遠端編輯站端選擇要進行連線編輯的 AOI 機器號碼。
路徑 – 指定遠端編輯站資料夾的路徑來存取檢測資料。正常情況下路徑應設為
[\\OfflinePC\C\AOI_Offline_Data]。
最大不良板數 – 設定在遠端編輯站中所要保存的檢測結果次數的上限，可設定 0到
30 筆。若設定 30 表示在遠端編輯站中只保存最近 30筆的資料可供編輯。
最大不良影像數 – 設定要傳送到遠端編輯站的不良影像數目上限，可設定 0到 30
筆。若設定 10表示對於每一筆的檢測結果，系統只會把前 10張不良的影像傳送到
遠端編輯站。
關於遠端編輯站功能請參閱
9。
3.3.4 軟體條碼(S
OFTWARE BARCODE)
開啟軟體條碼功能設定，本功能是以攝影機擷取條碼影像後，以軟體方式進行解碼，
可以讀取的條碼種類為一維條碼、DataMatrix 及 QR Code。可選擇整片電路板只讀取
一個條碼，或對於多連板上每一小板讀取個別的條碼，系統會在檢測前先讀取條碼，
讀取的條碼數目越多，需花費的時間就越長。本功能為選配功能。
Test Research Inc.
94 TRI7500SeriesUserGuide–Software
3.3.4.1 安裝作業
安裝 Coreco Image Processing 軟體
裝上硬體鎖
將磁片中的 License 檔案(*.lic)複製到硬碟中。
Coreco License Manager 設定
Step1. 點選[程式集/DALSA/Sapera Processing/License Manager]
