Test Research Inc.  TRI  7500  Series  User  Gu ide – Software  97   Multi FOVs 1) 點選 [Single FOV] 後，按下 [Start Point] 。 2) 移動攝影機至條碼的右端點位置，按下 [OK] 鈕取像。

Test Research Inc.

96 TRI7500SeriesUserGuide–Software

3.3.4.2 條碼讀取設定步驟

Step1. 在[Scan Mode]欄位中選取讀取方式。在[Barcode Type]欄位中選取條碼種

類。

Step2. 若條碼的大小在一個 FOV 範圍內，點選[Single FOV]；若條碼的大小超出一

個 FOV範圍的話，點選[Multi FOVs]。

 Single FOV

6) 點選[Single FOV]後，按下[Get Image]。

7) 移動攝影機至條碼位置（若多連版則移動到 1 號板上的條碼位

置），調整選擇框後按下[OK]鈕取像。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 97

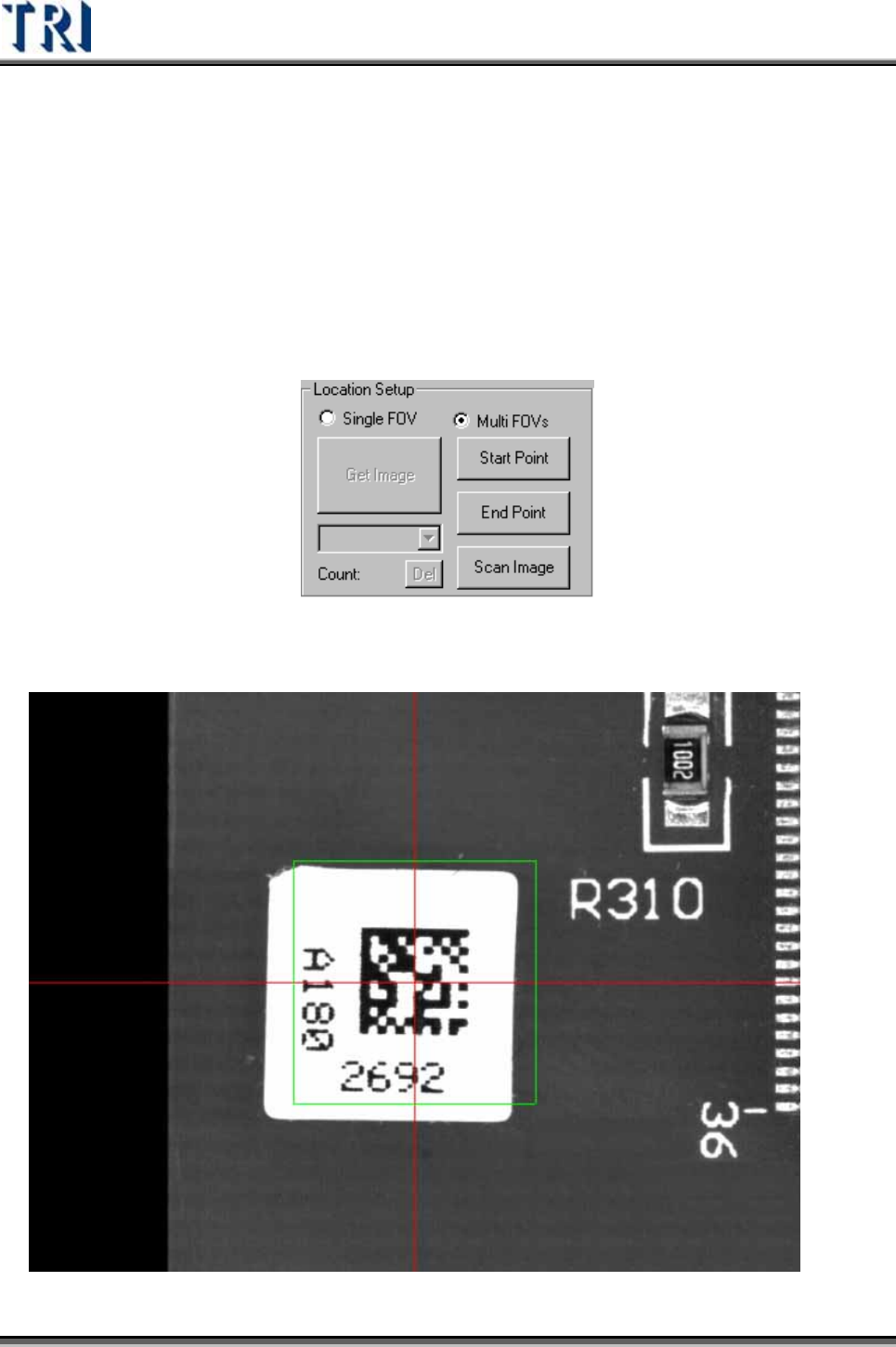

 Multi FOVs

1) 點選[Single FOV]後，按下[Start Point]。

2) 移動攝影機至條碼的右端點位置，按下[OK]鈕取像。

Test Research Inc.

98 TRI7500SeriesUserGuide–Software

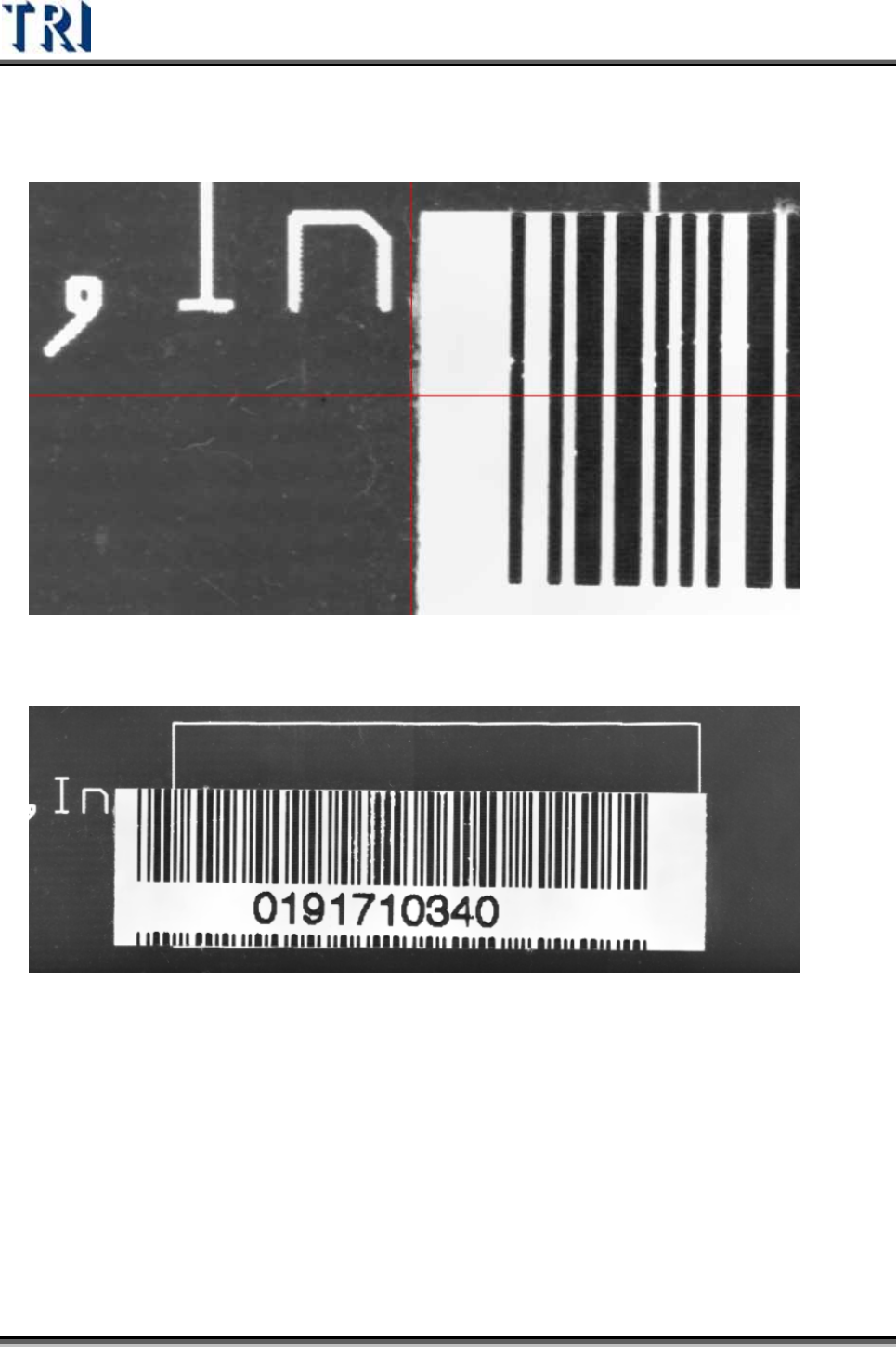

3) 按下[End Point]鈕

4) 移動攝影機至條碼的左端點位置，按下[OK]鈕取像。

5) 按下[Scan Image]鈕掃描取像並拼圖。

Step3. 按下[Train]，對擷取的影像進行解碼動作。解碼成功會在右下角顯示條碼號

碼。
